Изучение кинематики поступательного движения на машине Атвуда

Назначение

  • Доказательство того, что движение грузов разной массы, связанных перекинутой через блок нитью, происходит по законам равноускоренного движения
  • Изучение зависимости ускорения движения от массы грузов
  • Определение на основании полученных данных ускорения свободного падения, момента инерции блока и момента силы трения

Устройство

Машина Атвуда представляет собой установку, на которой два одинаковых груза связаны нитью, перекинутой через легкий блок. При помещении на один из грузов дополнительного грузика грузы начинают двигаться с ускорением. Для регистрации движения грузов использован оптоэлектрический датчик, перекрытие которого осуществляется установленной на блоке крыльчаткой.

Описание

Работа с данными включает следующие этапы:

- Аппроксимация зависимости пути от времени функцией определенного вида с целью получения ускорения системы

- Построение зависимостей ускорения от массы перегрузка, построение прямых линий, наилучшим образом аппроксимирующих экспериментальные зависимости и определение угловых коэффициентов и свободных членов построенных прямых

- Определение ускорения свободного падения, момента инерции блока и момента силы трения на его оси путем решения системы уравнений, в которую входят определяемые величины, коэффициенты уравнений построенных прямых и массы системы.

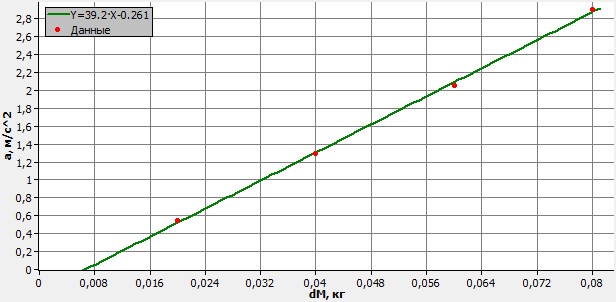

Зависимость ускорения от массы перегрузка
