Исследование дифракции света на одной щели дифракция Фраунгофера

Назначение

  • изучение дифракции Фраунгофера на одной щели
  • определение длины волны излучения на основе параметров дифракционной картины
  • определение ширины щели на основе параметров дифракционной картины

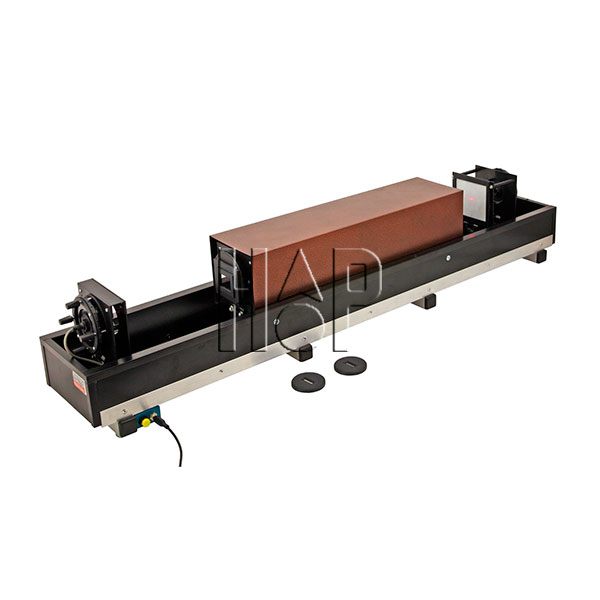

Устройство

Оптическая схема установки включает источник когерентного излучения, дифракционный объект и полупрозрачный экран, за которым установлен видеорегистратор. Для установки оптических элементов используются стойки, которые могут перемещаться вдоль оптической скамьи.
На одной из стоек смонтирован источник когерентного излучения с выключателем и разъемом для подключения блока питания, на другой устанавливается дифракционный объект. Третья стойка используется для размещения экрана и видеорегистратора.

Описание

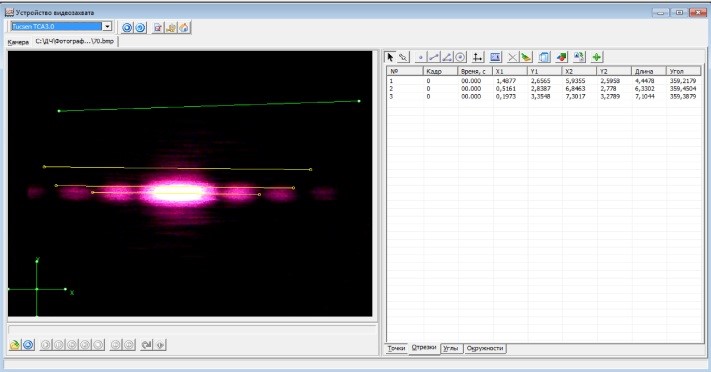

Выполнение работы включает получение на экране и фотографирование дифракционной картины, а также определение длины волны источника когерентного излучения на основе анализа изображений, получаемых при прохождении света через щели известной ширины. При обработке фотографий используется программный измеритель расстояний, позволяющий фиксировать в таблице измеренные расстояния между дифракционными максимумами. После этого решается обратная задача — определяется ширина двух других щелей с металлическими кромками, входящих в комплект.

Дифракция на щели (обработка).
