Предназначение
Комплект оборудования «ЕГЭ-лаборатория» предназначен для проверки уровня сформированности экспериментальных умений по физике выпускников школ при государственной аттестации.
В ЕГЭ наборах содержится всё необходимое для проведения экспериментальной части ЕГЭ в соответствии с требованиями Федерального института педагогических измерений (ФИПИ).
Области знаний и применение
— Разрабатывался совместно с членами Федеральной Комиссии ЕГЭ по физике, прошел апробацию в специальном исследовании ФИПИ, лаборатории физического образования ИСМО РАО, в школах Раменского района Московской области
— Охватывает все разделы физики, предусмотренные КИМЕГЭ
— Рассчитан на использование стандартной электросети кабинета физики (42 В)
— Способствует освоению экспериментальных умений, элементы которых проверяются в заданиях ЕГЭ Имеет видеоинструкции по выполнению экспериментов
Чему научится ребенок
Систематическое использование ЕГЭ лабораторий в учебном процессе повышает качество сдачи ЕГЭ и способствует выполнению таких заданий КИМ ЕГЭ как:
— Отбор элементов экспериментальной установки в соответствии с гипотезой опыта
— Снятие показаний с фотографий измерительных приборов в экспериментальных установках для получения исходных данных при решении задач
— Анализ результатов экспериментальных исследований, представленных в виде таблицы или графика
— Формулировка выводов по результатам эксперимента
Состав:
Комплект оборудования «ЕГЭ-лаборатория» по физике имеет в своем составе 4 набора, которые охватывают основные разделы физики:
— Набор ЕГЭ «Механика»
— Набор ЕГЭ «Молекулярная физика и термодинамика»
— Набор ЕГЭ «Оптика»
— Набор ЕГЭ «Электродинамика»
Каждый набор укомплектован в отдельную пластиковую систему хранения с ложементом и пластиковой прозрачной крышкой на защелках для обеспечения наблюдения за содержимым.
Штатив и скамья имеют отдельные упаковки.

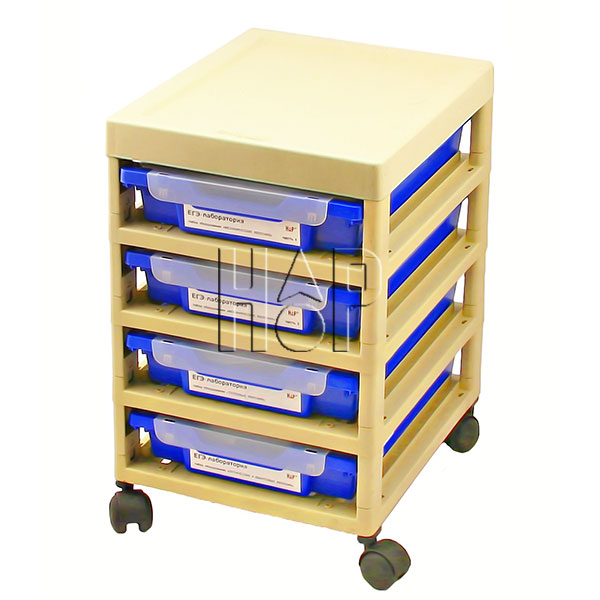

Мобильная стойка для одновременного хранения и транспортировки всех систем хранения наборов приобретается отдельно!

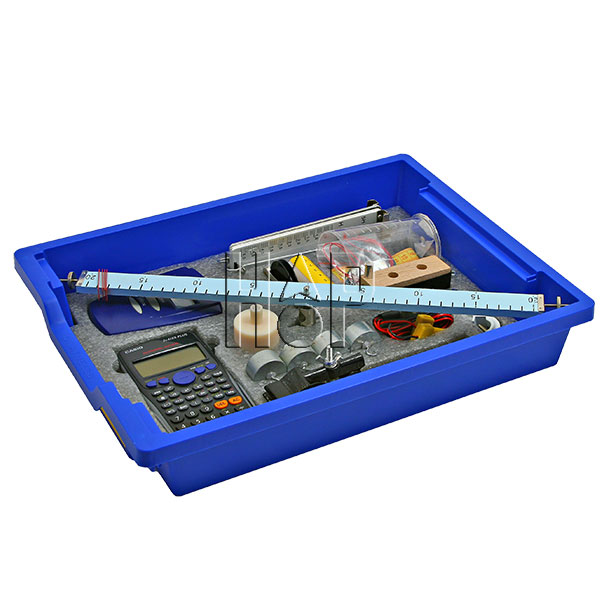

Состав набора ЕГЭ «Механика»:
— Скамья металлическая длиной 746 мм
— Штатив с трамплином для обеспечения горизонтального полета тела
— Зажим-лапа
— Каретка-брусок из дерева (масса 100 грамм)
— Секундомер электронный
— Муфта штатива
— Тело капролоновое
— Набор пружин
— Транспортир металлический
— Лента мерная на тканевой основе (длина 150 мм)
— Динамометр №1 на планшете (диапазон растяжения пружины от 0 Н до 1 Н)
— Динамометр №2 на планшете (диапазон растяжения пружины от 0 Н до 5 Н)
— Стакан мерный с носиком объемом 250 мл
— Рычаг-линейка
— Груз (масса 100 грамм)
— Шайба 5 мм (2 штуки)
— Шайба 8 мм (2 штуки)
— Ролик для качения по трамплину
— Блок подвижный
— Блок неподвижный
— Калькулатор с функцией программирования
— Набор со шнурами вощеными 2 видов
— Бумага копировальная формата А4
Набор (за исключением скамьи и штатива) укомплектован в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования в системе хранения располагается на ложементе.
Скамья и штатив имеют отдельные упаковки.

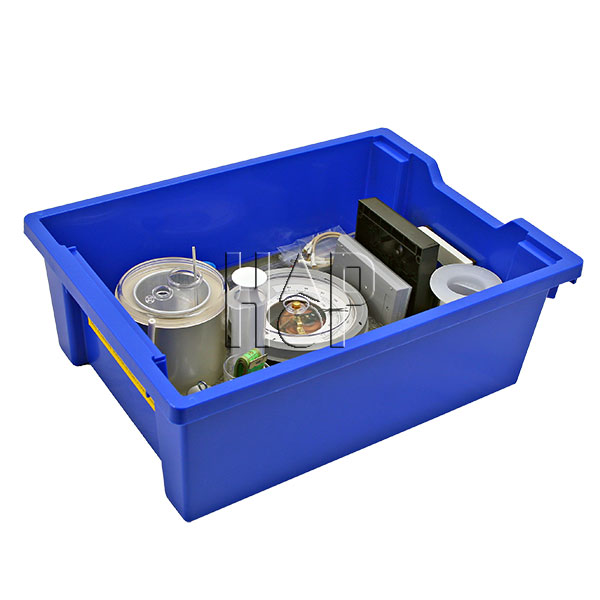

Состав набора ЕГЭ «Молекулярная физика и термодинамика»:
— Манометр стрелочный (диапазон измерений от 0 мм. рт. ст. до 300 мм. рт. ст.)
— Весы учебные электронные (максимальный предел взвешивания 200 грамм)
— Калориметр с нагревателем
— Калориметрическое тело
— Термометр лабораторный (диапазон измерений от 0 градусов Цельсия до +100 градусов Цельсия) (2 штуки)
— Динамометр на планшете (диапазон растяжения пружины от 0 Н до 5 Н)
— Мерный цилиндр с носиком объемом 250 мл (материал изготовления стекло на пластмассовом основании)
— Стакан объемом 50 мл
— Линейка пластиковая с измерительной шкалой от 0 мм до 300 мм
— Калькулятор
— Штатив
— Муфта штатива
— Прозрачная эластичная трубка с 2 кольцами и краном на одном конце
— Прозрачная эластичная трубка из силикона
— Барометр (диапазон измерений от 720 мм. рт. ст. до 780 мм. рт. ст.)
— Психрометрическая таблица формата А4 из картона
— Набор упругих элеметнов
— Устройства для удержания термометра в вертикальном положении
— Линейка с приспособлением для удержания упругого элемента
— Бинт
Набор укомплектован в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования в системе хранения располагается на ложементе.
Состав набора ЕГЭ «Оптика»:
— Осветитель светодиодный
— Рейтер (2 штуки)
— Рейтер с магнитами
— Рейтер с оптической собирающей линзой (Фокусное расстояние F=50 мм)
— Рейтер с оптической собирающей линзой (Фокусное расстояние F=100 мм)
— Рейтер с оптической рассеивающей линзой (Фокусное расстояние F=-75 мм)
— Призма со скошенными гранями
— Полуцининдр радиус 26 мм (2 штуки)
— Дифракционная решетка 300 штрихов на 1 мм
— Щель оптическа (щелевая диафрагма)
— Слайд-изображение
— Экран металлический (110х120 мм)
— Транспортир пластиковый прозрачный
— Планшет формата А4 с нанесенными круговым транспортиром
— Линейка на магнитном основании (длина измерительных отметок 100 мм)
— Линейка на магнитном основании, у которой начало отсчета измерительной шкалы в центре линейки, а шкала измерительных отметок линейки имеет длину 45 мм и нанесена по разные стороны от начала отсчета
— Коврик полиуретановый (100х100 мм)
— Булавка (5 штук)
— Лента мерная
— Источник света
— Источник питания-выпрямитель
— Переходник-рамка с магнитами
— Оптическая скамья длиной 600 мм
— Кювета
— Лампа напряжением 4,8 Вольта
— Калькулятор с функцией программирования
— Зеркало на магнитной угловой подставке (2 штуки)
Набор (за исключением скамьи) укомплектован в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования в системе хранения располагается на ложементе.
Скамья имеет отдельную упаковку.

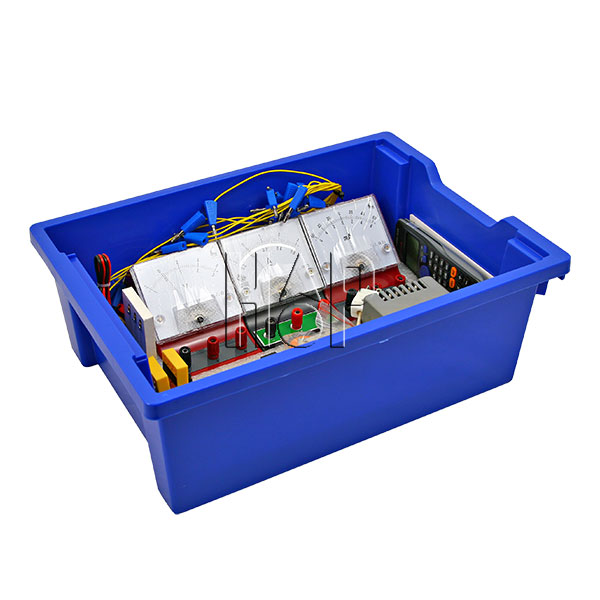

Состав набора ЕГЭ «Электродинамика»:
— Рабочее поле (310х205 мм) из стали
— Источник питания-выпрямитель
— Ключ на основании, который предназначен для размыкания и замыкания электрической цепи
— Переменный резистор на основании (переменное значения сопротивления в диапазоне от 0 Ом до 10 Ом)
— Проволочный резистор на основании с постоянным значением сопротивления 1 Ом
— Проволочный резистор на основании с постоянным значением сопротивления 2,2 Ом
— Проволочный резистор на основании с постоянным значением сопротивления 4,7 Ом
— Проволочный резистор на основании с постоянным значением сопротивления 5,6 Ом
— Проволочный резистор на основании с постоянным значением сопротивления 8,2 Ом
— Конденсатор неполярный на основании
— Амперметр (диапазоны измерений: от 0 Ампер до 3 Ампер, от 0 Ампер до 0,6 Ампер)
— Вольтметр (диапазоны измерений: от 0 Вольт до 6 Вольт, от 0 Вольт до 3 Вольт)
— Миллиамперметр двухдиапазонный
— Магнит полосовой (двухцветный)
— Катушка-моток из медной проволоки
— Электромагнит на основании
— Комплект проводов
— Сопротивление проволочное пятизвенное на основании
— Лампа на основании напряжением 4,8 Вольта
— Калькулятор с функцией программирования
— Линейка с измерительной шкалой от 0 мм до 300 мм
— Лампа в сборе напряжением 12 Вольт
Набор укомплектован в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования в системе хранения располагается на ложементе.
Темы некоторых фронтальных лабораторных работ «ЕГЭ-лаборатории» по физике:
— Движение тела по наклонной плоскости
— Механическая работа и закон сохранения энергии
— Механические колебания
— Распределение токов и напряжений в электрических цепях
— Наблюдение явления электромагнитной индукции
— Закон сохранения энергии для тепловых явлений
— Закономерности испарения жидкости
— Изотермический процесс
— Типы изображений в собирающей линзе
