Предназначение
Цифровой датчик регистрации ЭКГ предназначен для измерения биоэлектрической активности сердца, возникающей в нем во время сердечного цикла./
Исполнение

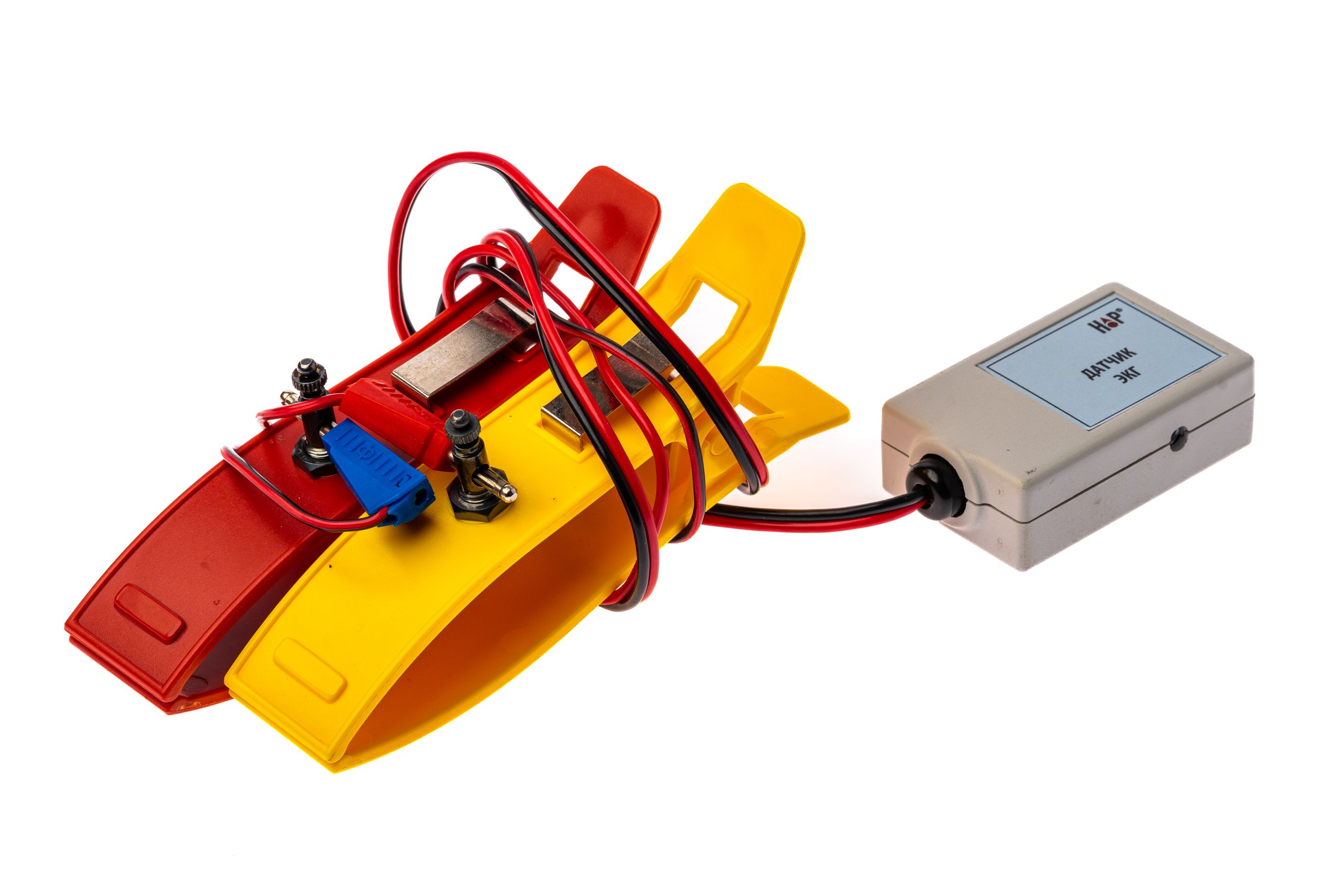

Цифровой датчик состоит из 2 электродов с фиксаторами в виде пружинящей клипсы, которые закрепляются немного выше запястий руки испытуемого, и электронного блока. Электроды датчика соединены с электронным блоком гибким кабелем.
Электронный блок содержит дифференциальный усилитель с высоким коэффициентом усиления, схему подавления сетевых помех и аналого-цифровой преобразователь. Электроды гальванически развязаны с электрическими цепями датчика регистрации ЭКГ.
Технические характеристики:
— Количество электродов: 2
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса электронного блока датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса электронного датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
Представление данных
Программное обеспечение при подключении датчик к компьютеру осуществляет представление данных в виде зависимости разности потенциалов между электродами от времени.
