Предназначение
Цифровой датчик света предназначен для измерения уровня светового потока, в том числе и в случаях, когда световой поток изменяется быстрее, чем способен увидеть глаз человека.
Исполнение

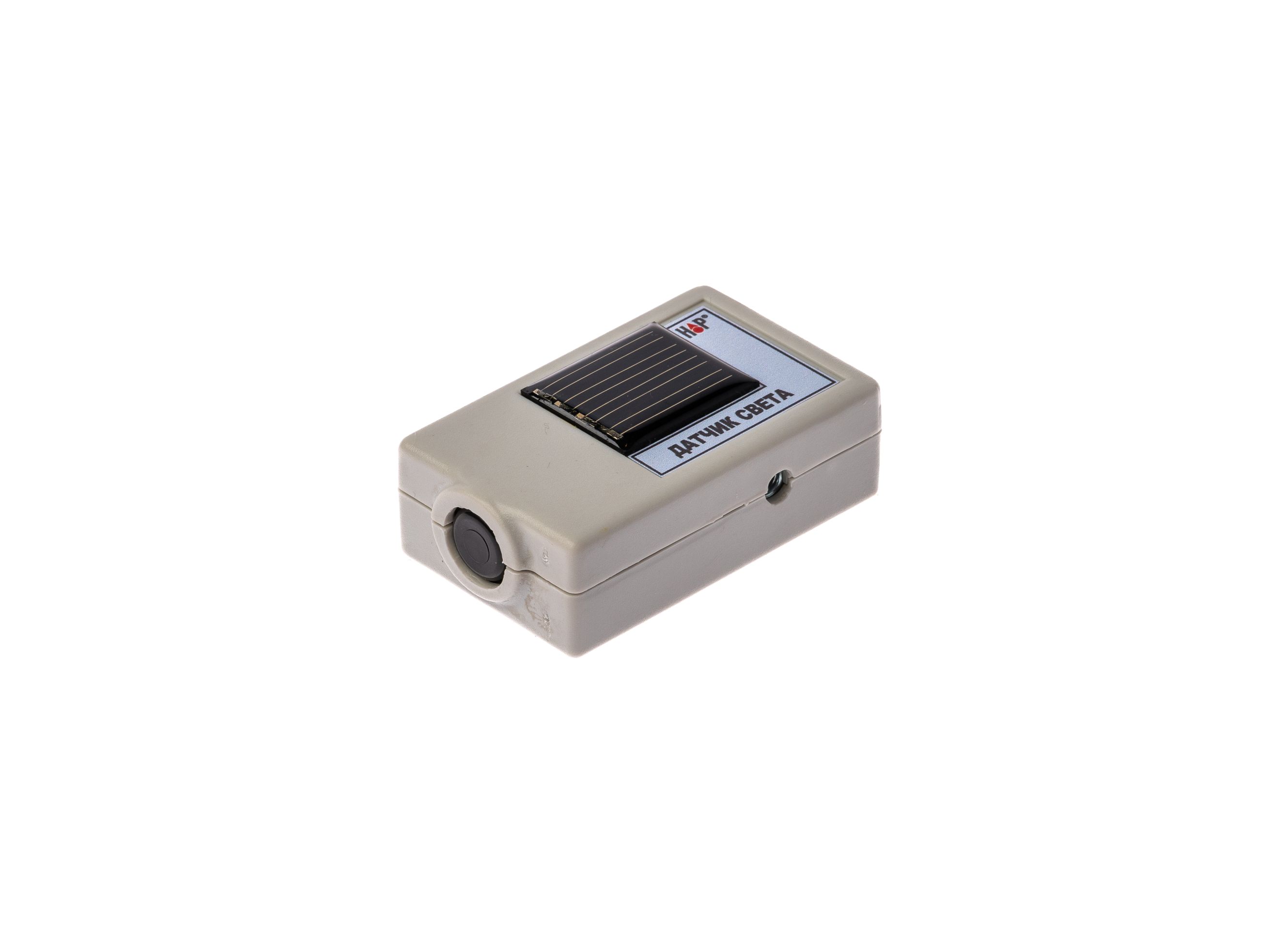

Чувствительным элементом датчика является полупроводниковый фотоэлемент, который размещен на внешней поверхности корпуса электронного блока. Изменение уровня светового потока, попадающего на поверхность фотоэлемента, вызывает изменение напряжения на резисторе, который подключается к фотоэлементу в качестве нагрузки. Измерение светового потока осуществляется в относительных единицах.
Корпус датчика имеет отверстие с вмонтированной в него гайкой для вкручивания стержня (и закрепления в штативе) и слой магнитной резины на одной из сторон для крепления датчика на металлической поверхности.
Технические характеристики:
— Диапазон измерений: от 0 до 10000 лк
— Диапазон спектральной чувствительности: от 500 до 800 нм
— Временное разрешение: 0,02 секунды
— Погрешность измерений: не более 10%
— Размеры чувствительного элемента (ДхШ): 30х25 мм
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
Представление данных
При подключении датчика к компьютеру и проведении измерений программное обеспечение осуществляет представление данных в виде зависимости уровня светового потока (в относительных единицах) от времени.
Частота оцифровки данных при работе через разъем USB выбирается в меню программного обеспечения из дискретного списка значений.
