Исследование затухающих колебаний в колебательном контуре

Назначение

  • Изучение свойств колебательного контура и различных режимов его работы: свободных колебаний и апериодического разряда емкости;
  • Измерение основных характеристик затухающих колебаний: периода, коэффициента и декремента затухания, добротности контура;
  • Определение критического сопротивления контура;
  • Построение картины колебаний в фазовой плоскости.

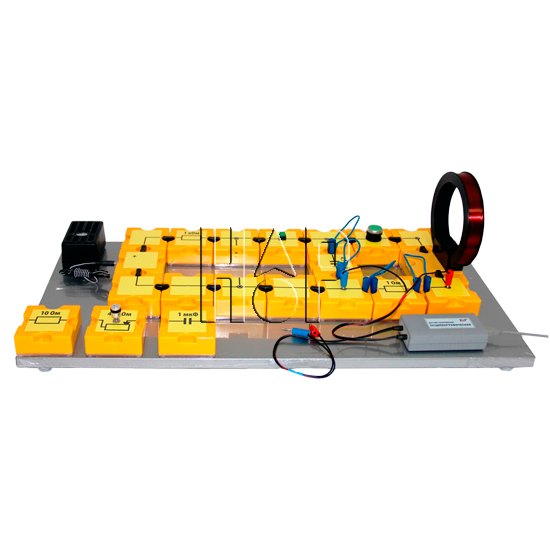

Устройство

Элементы электрической цепи смонтированы в специальных боксах, на лицевой стороне которых находится обозначение элементы. Для объединения элементов в электрическую цепь используются жесткие соединители. Зарядка конденсатора осуществляется от источника постоянного тока при включении первого кнопочного выключателя. Разрядка конденсатора через элементы контура происходит при замыкании второго кнопочного выключателя. Регистрация данных осуществляется с помощью осциллографического датчика напряжения, который фиксирует напряжения на одном или двух выбранных элементах электрической цепи.

Описание

Разноплановый характер задач данной работы на программном уровне решается в рамках нескольких компьютерных сценариев получения и сборки данных. Ввод данных в таблицы производится с использованием аппарата маркеров. Коэффициент затухания определяется путем вычисления по методу наименьших квадратов углового коэффициента зависимости логарифма амплитуды колебаний тока от времени. Периоды колебаний и критические сопротивления при различных значениях емкости конденсатора сравниваются с расчетными значениями этих параметров. Фазовая диаграмма строится как зависимость данных, полученных по одному из каналов осциллографического датчика, от сигнала в другом канале.

Цена — по запросу.
