Назначение:

• Изучение движения шарика в жидкости;
• Освоение покадровой обработки видеоизображения
• Экспериментальное определение вязкости жидкости методом Стокса.

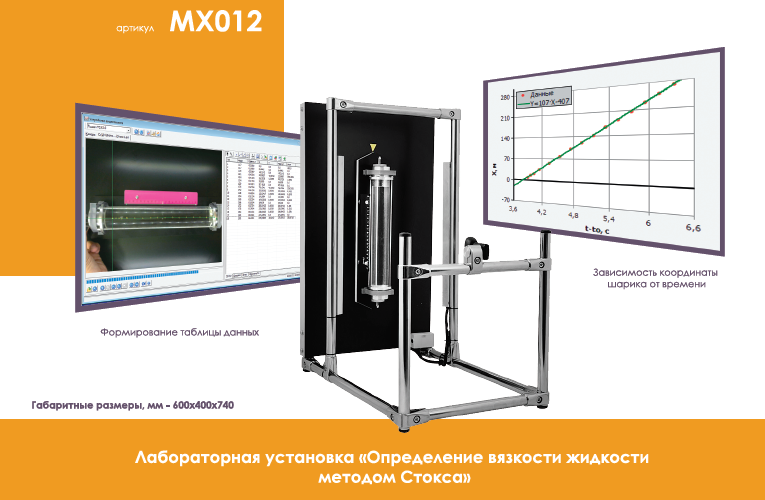

Устройство

Установка представляет собой вертикальный металлический стенд с цилиндром, заполненным жидкостью. Регистрация движения шарика в жидкости осуществляется с помощью вэб-камеры, подключаемой к компьютеру. Вэб-камера установлена на специальном кронштейне достаточной жесткости. Равномерное освещение цилиндра осуществляется с помощью устройства подсветки.

Описание

В лабораторной работе реализуется методика покадровой обработки видеофрагмента движения шарика, когда в таблицу обработки данных с каждого кадра вводится координата шарика и время. Построение графика зависимости координаты от времени позволяет сделать вывод о характере движения и определить скорость движения и определить скорость движения на участке, где оно было равномерным в рамках точности эксперимента.

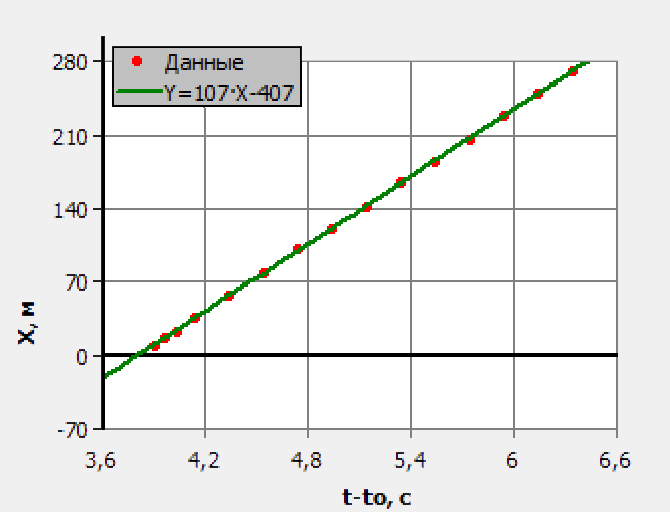

Зависимость координаты шарика от времени
