Исследование дифракции Френеля на круглом отверстии и круглом диске

Назначение

  • изучение явления дифракции сферической световой волны на простейших объектах
  • изучение метода Френеля для количественного описания дифракции
  • получение картин дифракции на круглом отверстии и диске и их интерпретация на основе зон Френеля

Устройство

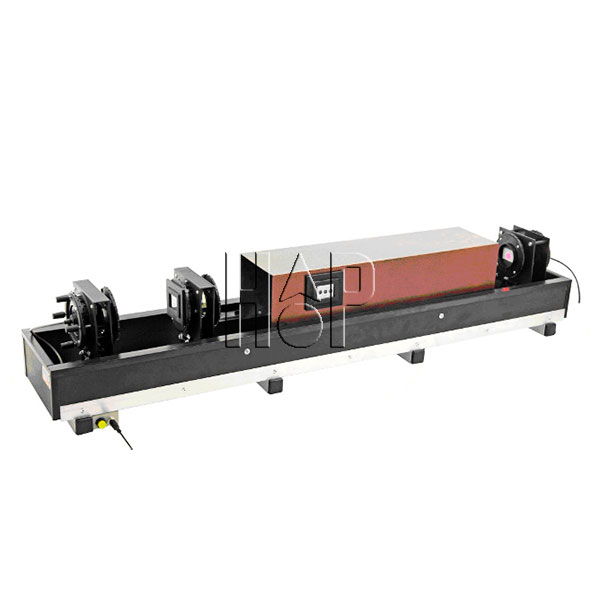

Оптическая схема установки включает источник когерентного излучения, дифракционный объект и полупрозрачный экран, за которым установлен видеорегистратор.
Для установки оптических элементов используются стойки, которые могут перемещаться вдоль оптической скамьи.
На одной из стоек смонтирован источник когерентного излучения с выключателем и разъемом для подключения блока питания, на другой устанавливается дифракционный объект. Третья стойка используется для размещения экрана и видеорегистратора.

Описание

Выполнение работы включает получение дифракционной картины от отверстия (диска) и наблюдение за ее преобразованием на экране компьютера при изменении расстояния между объектом и источником света. При изучении дифракции на отверстии фиксируются расстояния между источником излучения и дифракционным объектом, при которых наблюдается темные и светлые пятна в центре дифракционной картины. При обработке данных характер пятна в центре дифракционной картины сопоставляется с числом открытых отверстием зон Френеля.

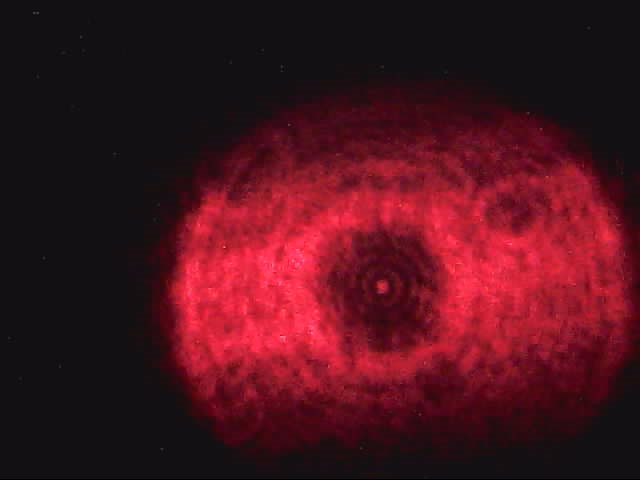

Дифракция на круглом диске

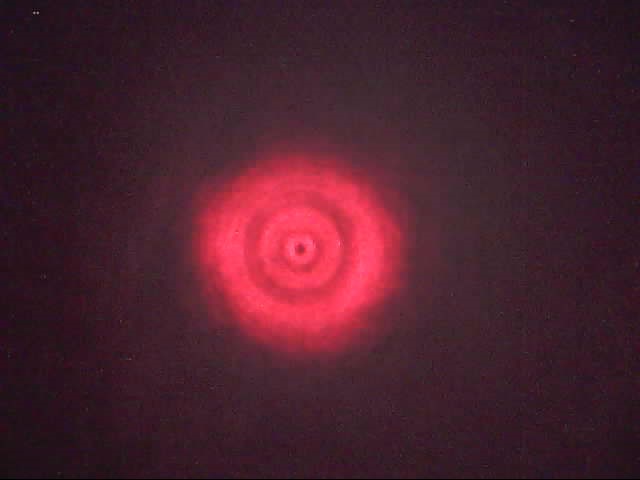

Дифракция Френеля на круглом отверстии.
