Набор демонстрационный по полупроводникам

Приказ 838 - 2.14.98 Приказ 804 - 2.14.73

Рекомендуемый возраст: от 12 лет
Рекомендуемое количество на кабинет: 1 штука
Рекомендуемый уровень образования:
- — Основное общее (5—9 класс)
- — Среднее общее (10 и 11 классы)
- — Дополнительное образование
Важно: Товар внесен в реестр промышленной продукции, произведенной на территории Российской Федерации, номер реестровой записи — 10332749
Программное обеспечение для проведения расчетного моделирования: «Интерактивная цифровая лаборатория». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №5603 от 26.07.2019.
Входит в перечень учебного оборудования для оснащения и модернизации школ (Приказ №838 Минпросвещения РФ от 28.11.2024 года)
Обратите внимание: для работы пускового устройства дополнительно требуется источник питания напряжением не менее 12В, например, блок питания 24В регулируемый с током нагрузки до 10А.

Предназначение
Предназначен для исследования тока в полупроводниках и их технического применения.

Чему научится ребенок
Обеспечивает изучение зависимости сопротивления полупроводника от температуры, изучения зависимости сопротивления полупроводника от освещенности, изучение светодиодов, а также устройств транзистора, фотореле.
Кроме того, набор позволяет выполнять расчетное моделирование работы транзистора.

Способ работы
Позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.

Состав:

— Диод
— Светодиод
— Фотоэлемент
— Фоторезистор
— Терморезистор
— Резистор 360 Ом
— Лампа
— Транзистор p–n–p типа
— Переменный резистор 470 Ом, смонтированные на платформах из пластика
— Методическое обеспечение
— Программное обеспечение для проведения расчетного моделирования
— Система хранения

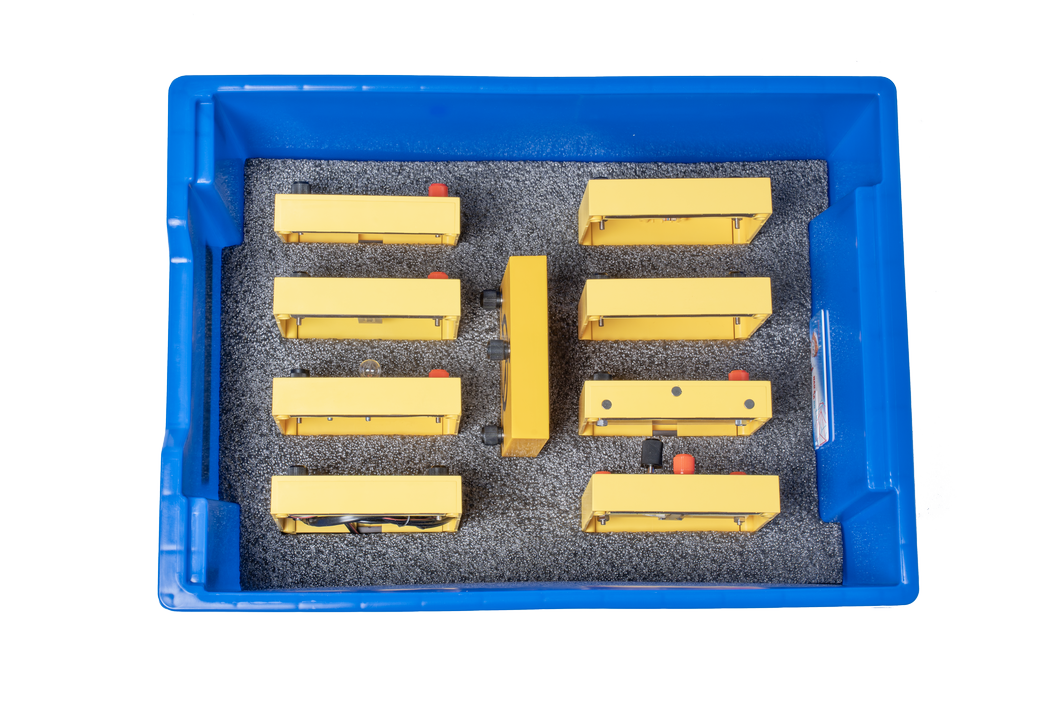

Весь набор укомплектован в пластиковую систему хранения с ложементом, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым.

Методическое обеспечение
Набор обеспечен методическими рекомендациями на русском языке по проведению экспериментов.

Программное обеспечение для проведения расчетного моделирования
Программа моделирования позволяет иллюстрировать получение вольт-амперных характеристик транзистора – зависимостей тока коллектора от напряжения на промежутке эмиттер-коллектор.
В качестве исходных данных задаются напряжение на промежутке эмиттер-коллектор и сила тока в цепи базы.

Примеры экспериментов
Набор обеспечивает выполнение 10 демонстрационных экспериментов по следующей тематике:
— Изучение зависимости сопротивления полупроводника от температуры
— Изучение зависимости сопротивления полупроводника от освещенности
— Односторонняя проводимость полупроводникового диода
— Изучение светодиода
— Устройство транзистора
— Ключевой режим работы транзистора
— Усиление электрического сигнала транзистором
— Действие фотореле
— Действие термореле
— Источник тока на основе полупроводникового фотоэлемента
