Лабораторная установка «Маятник Обербека»
- Рекомендуемый уровень образования:
- — Среднее профессиональное
- — Высшее
- — Дополнительное образование
- Рекомендуемый возраст: от 16 лет
- Рекомендуемое количество на кабинет: 1 штука
-
Программное обеспечение для проведения экспериментов: «Практикум по общей физике». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №13228 от 11.04.2022
- Компьютер в комплект поставки не входит!
Предназначение
Лабораторная установка предназначена для изучения динамики вращательного движения, изучение зависимости момента инерции тела от распределения массы внутри него, измерение угловой скорости тела, вращающегося вокруг неподвижной оси, определение углового ускорения.
Описание

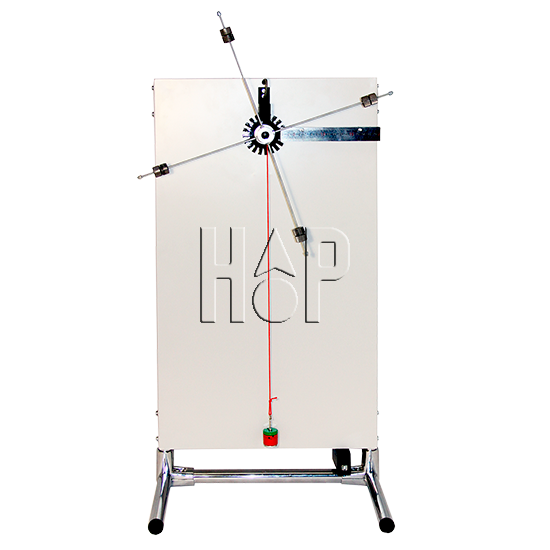

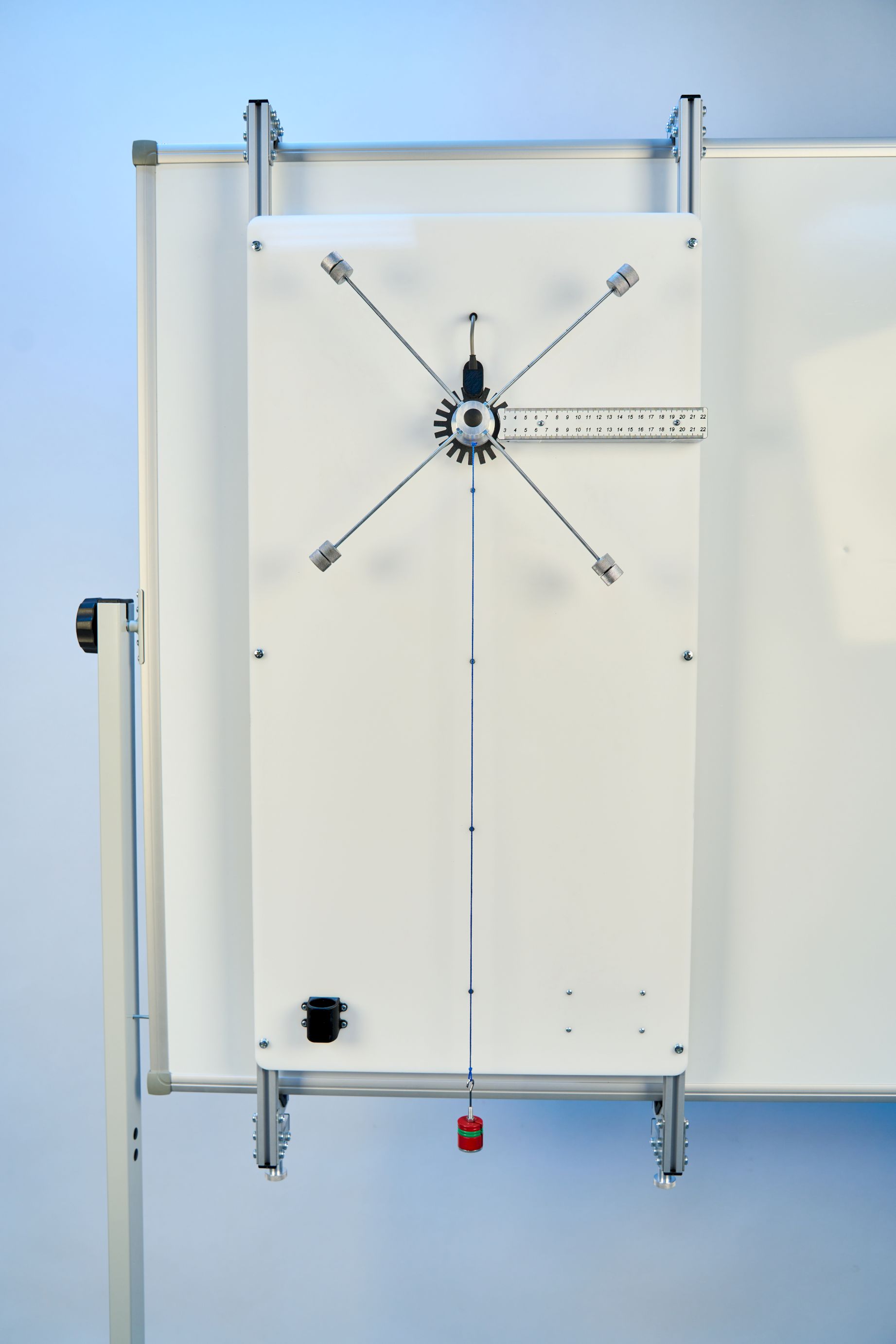

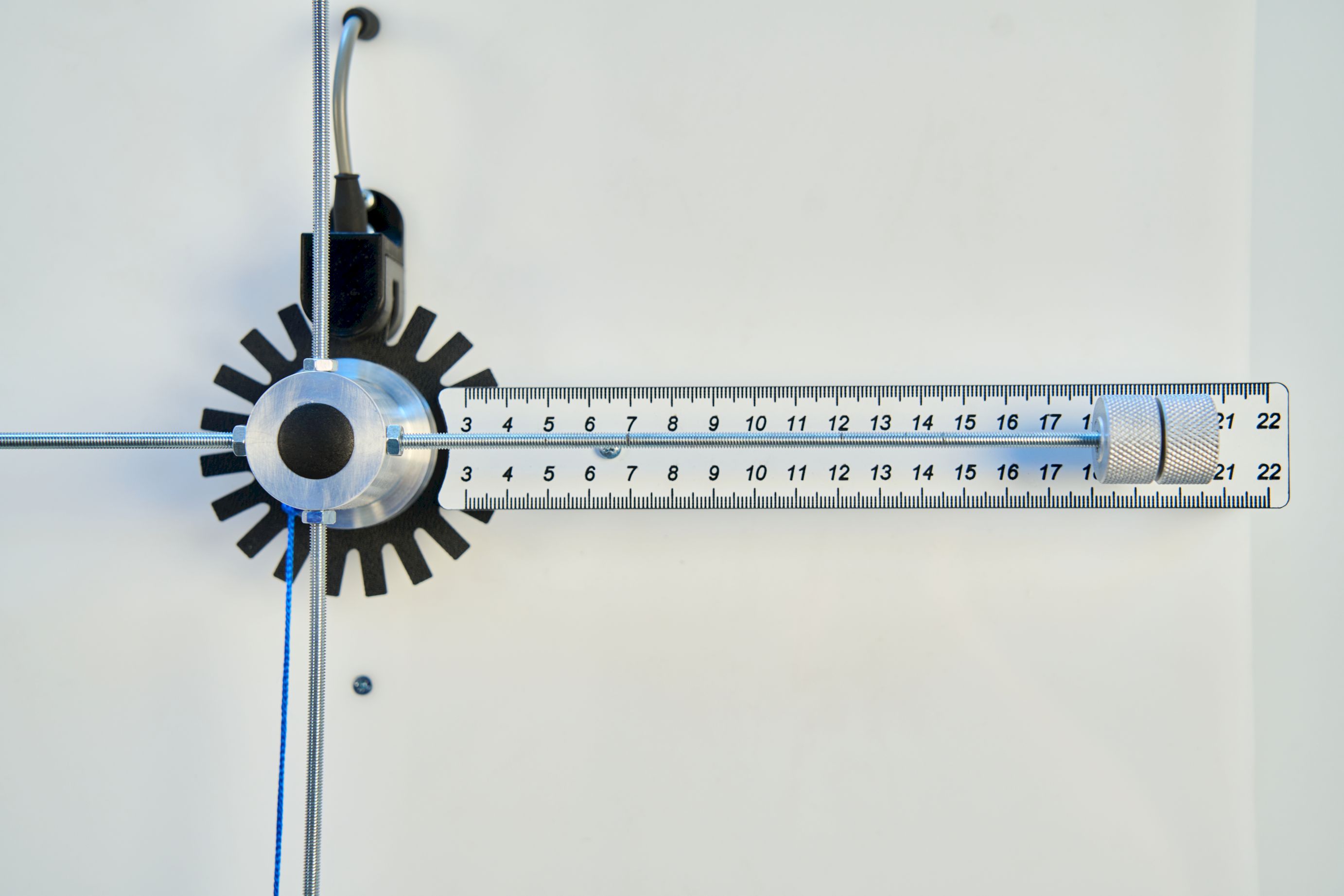

Маятник Обербека представляет собой крестовину на вращающейся оси, на шкив которой намотана нить с грузиком. На четырех взаимно перпендикулярных стержнях крестовины располагаются четыре подвижных груза одинаковой массы. Под действием силы тяжести груза нить сматывается с оси и вызывает вращательное движение крестовины. На оси крестовины располагается датчик угловой скорости вращения маятника.
Чему научится пользователь
— Изучению динамики вращательного движения
— Изучению зависимости момента инерции тела от распределения массы
— Измерению угловой скорости тела, вращающегося вокруг неподвижной оси
— Определению углового ускорения
— Вертикальный настольный стенд
— Шкив с грузами на спицах
— Цифровой датчик угловой скорости
— Груз наборный
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка
Программное обеспечение для проведения экспериментов

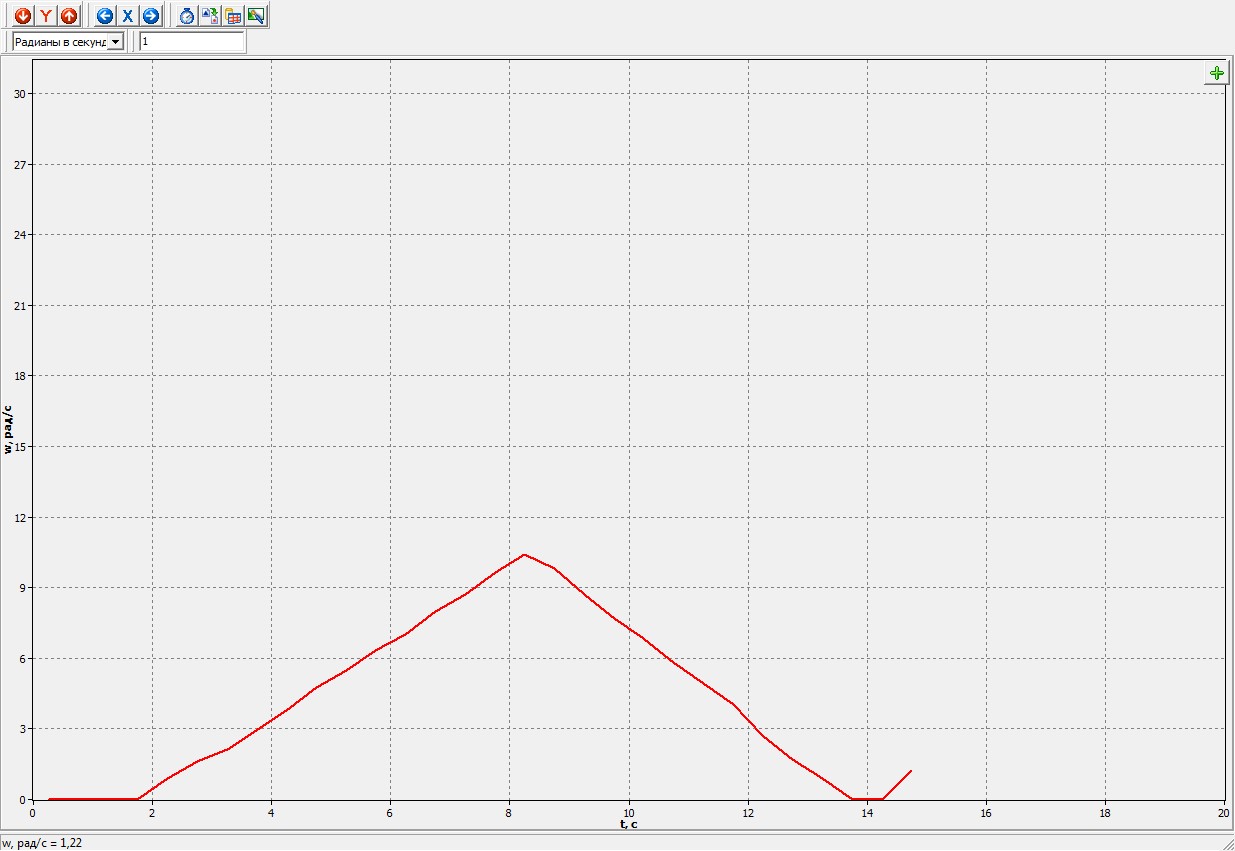

Показания датчика угловой скорости выводятся на экран компьютера в виде зависимости угловой скорости от времени. Программа работы с данными позволяет с помощью двух маркеров выделить интервал равноускоренного движения системы, построить прямую линию, аппроксимирующую экспериментальную зависимость, получить на экране уравнение этой прямой и определить угловое ускорение вращающегося тела.
