Лабораторная установка «Определение коэффициента трения скольжения»
- Рекомендуемый уровень образования:
- — Среднее профессиональное
- — Высшее
- — Дополнительное образование
- Рекомендуемый возраст: от 16 лет
- Рекомендуемое количество на кабинет: 1 штука
-
Программное обеспечение для проведения экспериментов: «Практикум по общей физике». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №13228 от 11.04.2022
- Компьютер в комплект поставки не входит!
Предназначение
Лабораторная установка предназначена для изучения сухого трения и знакомства с методами определения коэффициента трения скольжения, расчета коэффициента трения скольжения на основе кинематических параметров равноускоренного движения тела по наклонной плоскости.
Описание

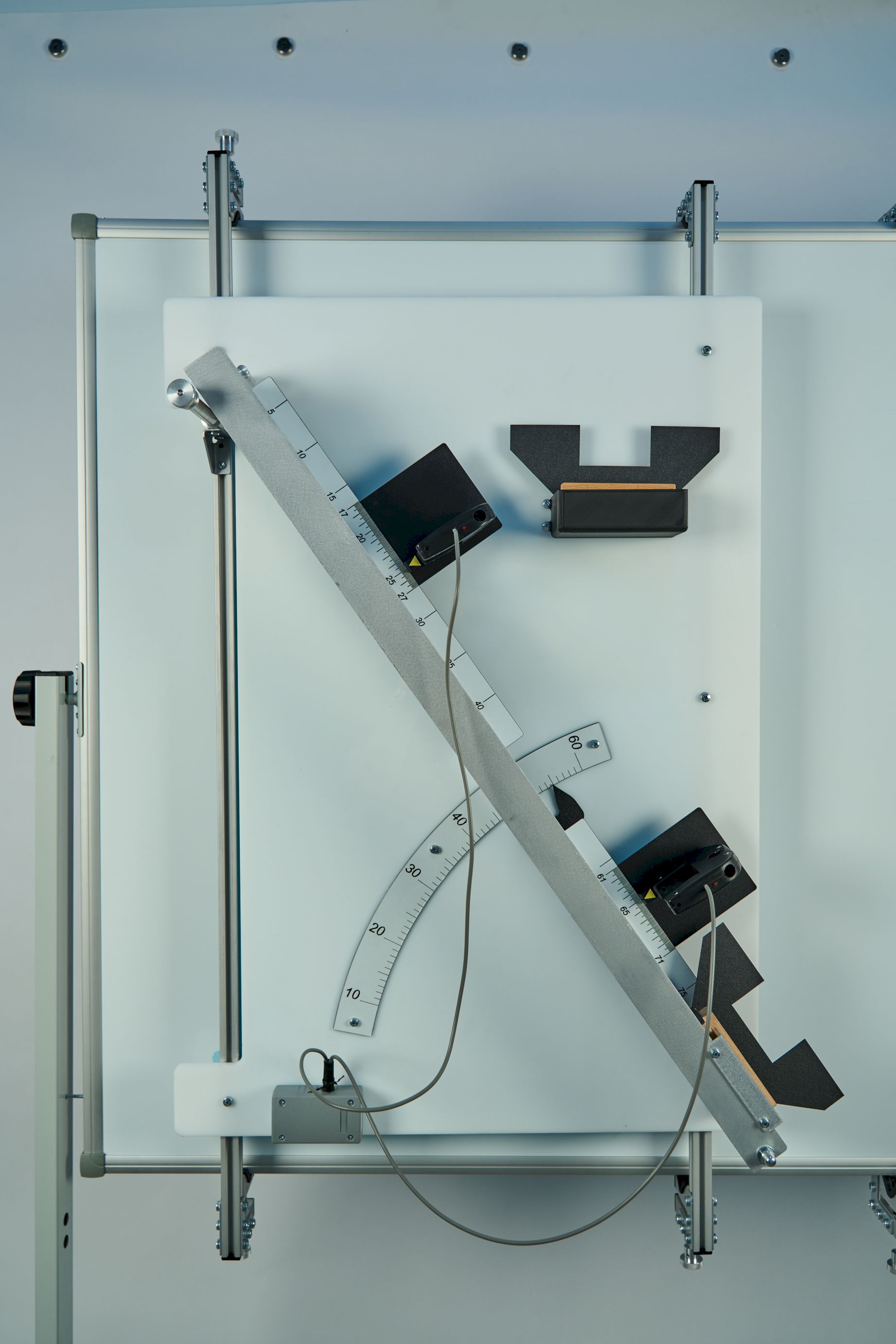

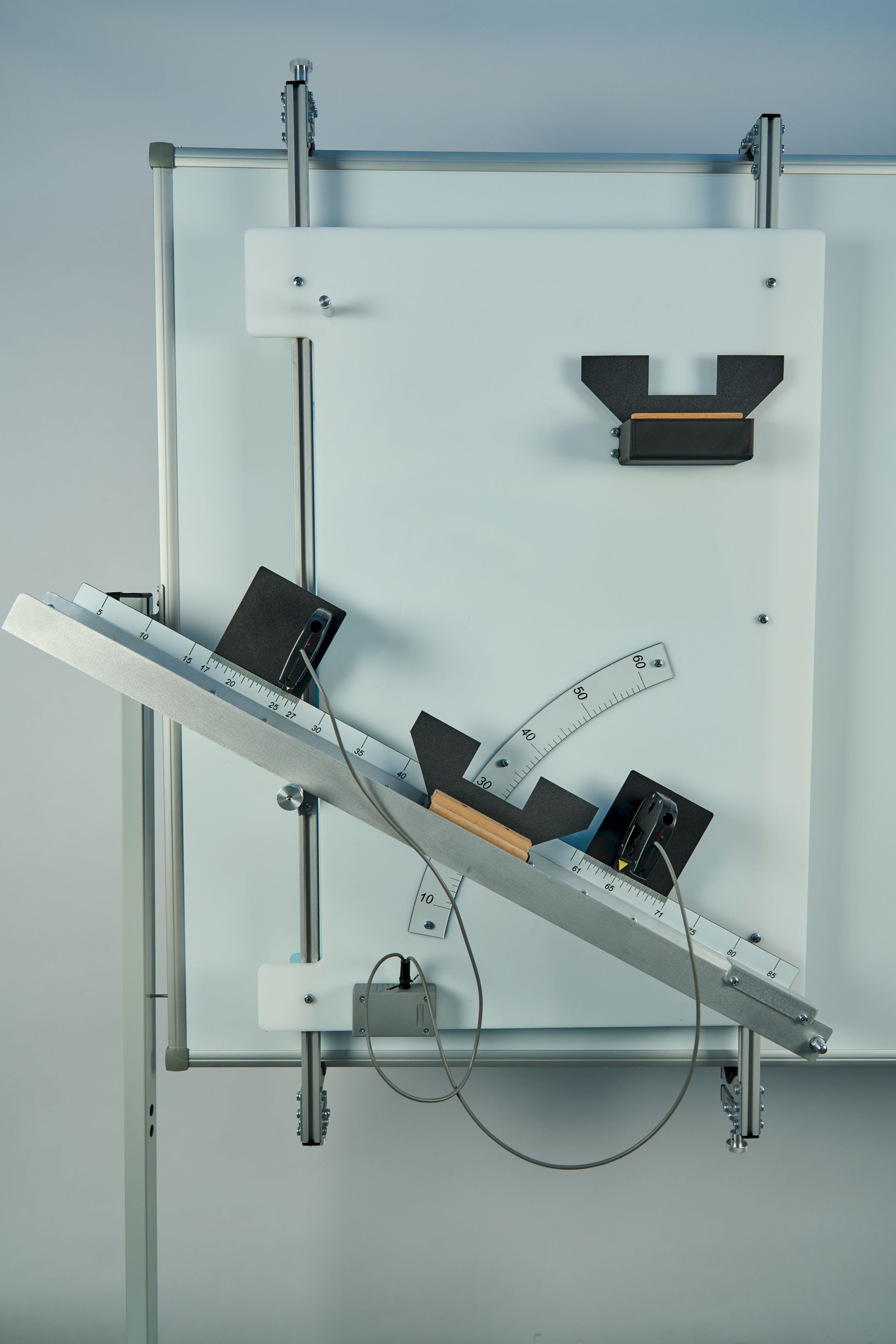

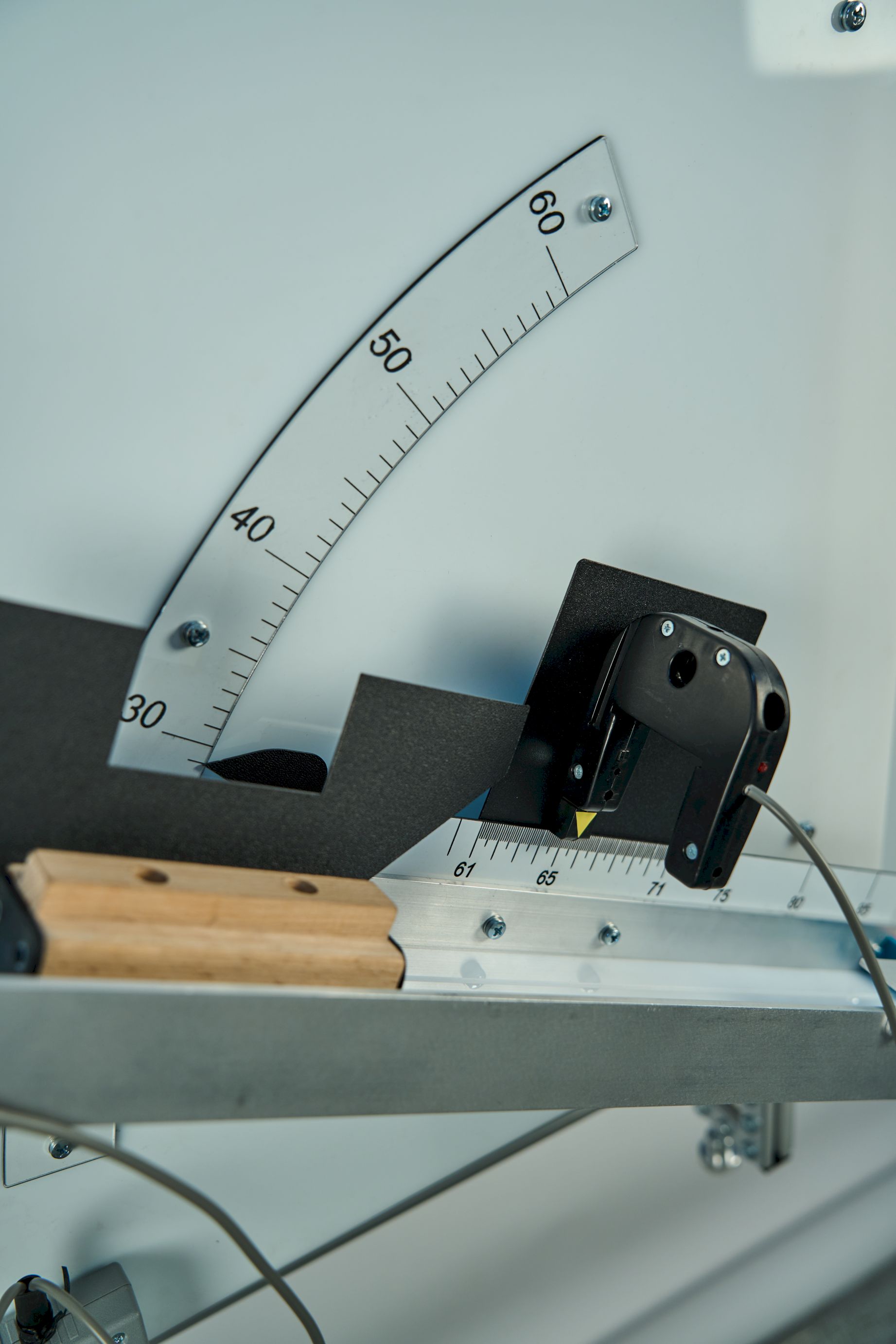

Основным элементом лабораторной установки является скамья, магнитное крепление которой позволяет устанавливать её под любым углом к горизонту. Скамья имеет шкалу для определения положения датчиков и транспортир с отвесом для измерения угла наклона. Движение брусков, которые отличаются друг от друга только материалом скользящей поверхности, контролируется оптоэлектрическими датчиками.
Чему научится пользователь
— Изучению сухого трения и ознакомление с методами определения коэффициента трения скольжения
— Расчету коэффициента трения скольжения на основе кинематических параметров равноускоренного движения тела по наклонной плоскости
— Настольный стенд
— Направляющая рейка со шкалой и транспортиром
— Цифровой датчик оптоэлектрический (2 штуки)
— Брусок с резиновой поверхностью
— Брусок с деревянной поверхностью
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка
Программное обеспечение для проведения экспериментов
Показания оптоэлектрических датчиков выводятся в программном обеспечении в виде диаграммы, показывающей изменение состояния датчика (открыт, перекрыт) от времени.
Программное обеспечение позволяет определить ускорение бруска, на основе которого затем рассчитывается коэффициент трения. Для этого компьютерный сценарий содержит таблицу, куда вводятся данные о положении маркера (времени изменения состояния датчика) и координаты бруска в соответствующие моменты времени. После этого данные аппроксимируются квадратичной зависимостью, коэффициент при t2 которой, равный половине значения ускорения, выводится в программном обеспечении. Для реализации этого компьютерный сценарий работы содержит таблицу, в которую с клавиатуры вводятся координаты тележки и автоматически — значения времени, соответствующие положению маркера.
