Предназначение
Лабораторная установка предназначена для изучения закономерностей изменения параметров газа при изотермическом процессе, исследования уравнения состояния газа и определения работы газа в циклическом процессе во время проведения учебных занятий.

Описание

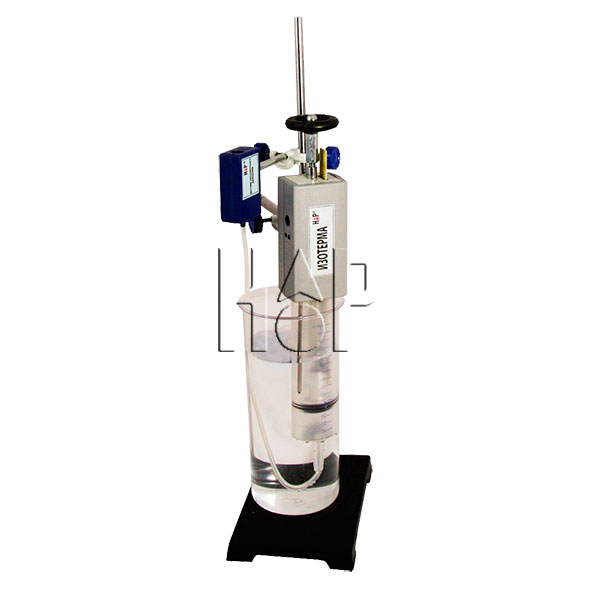

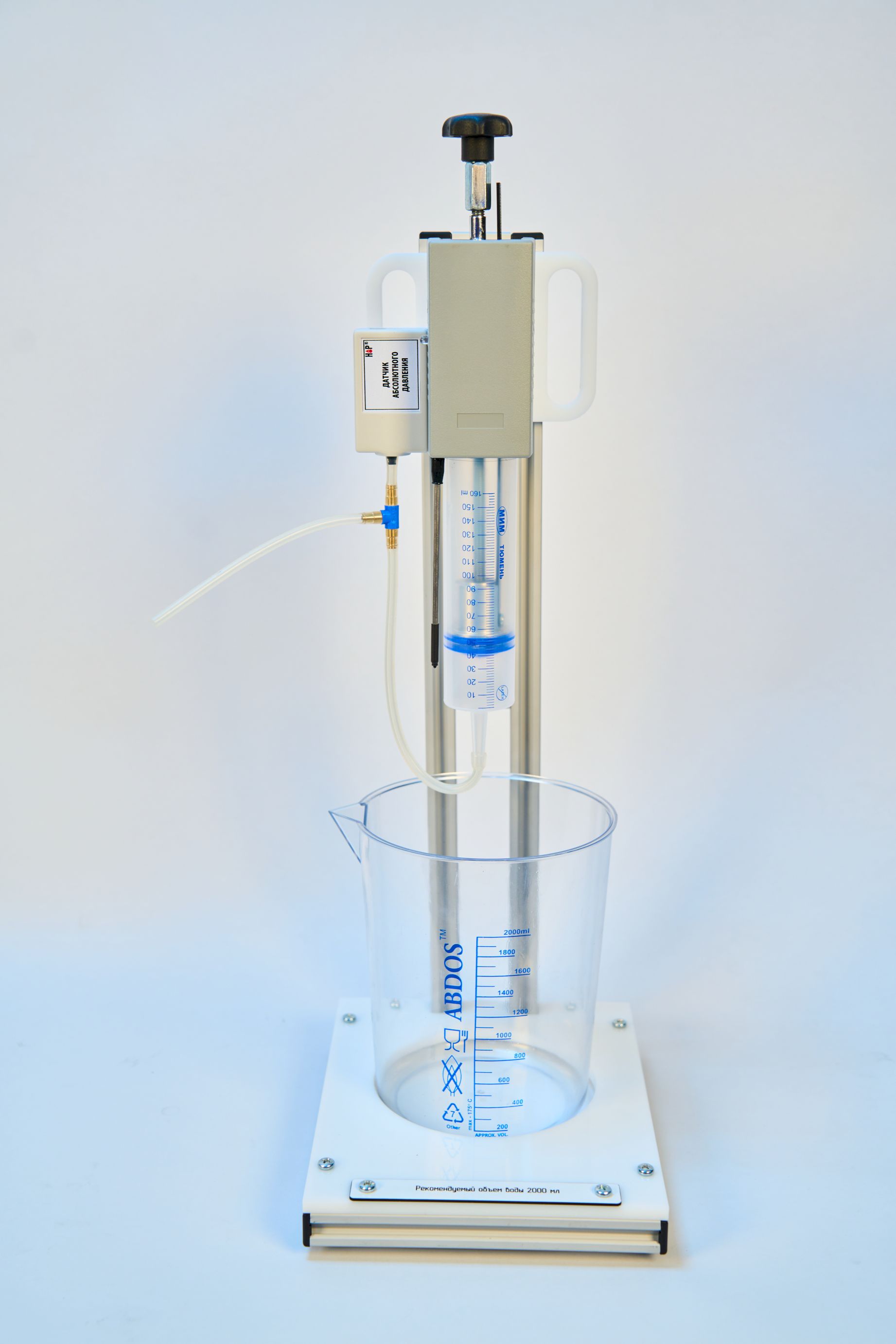

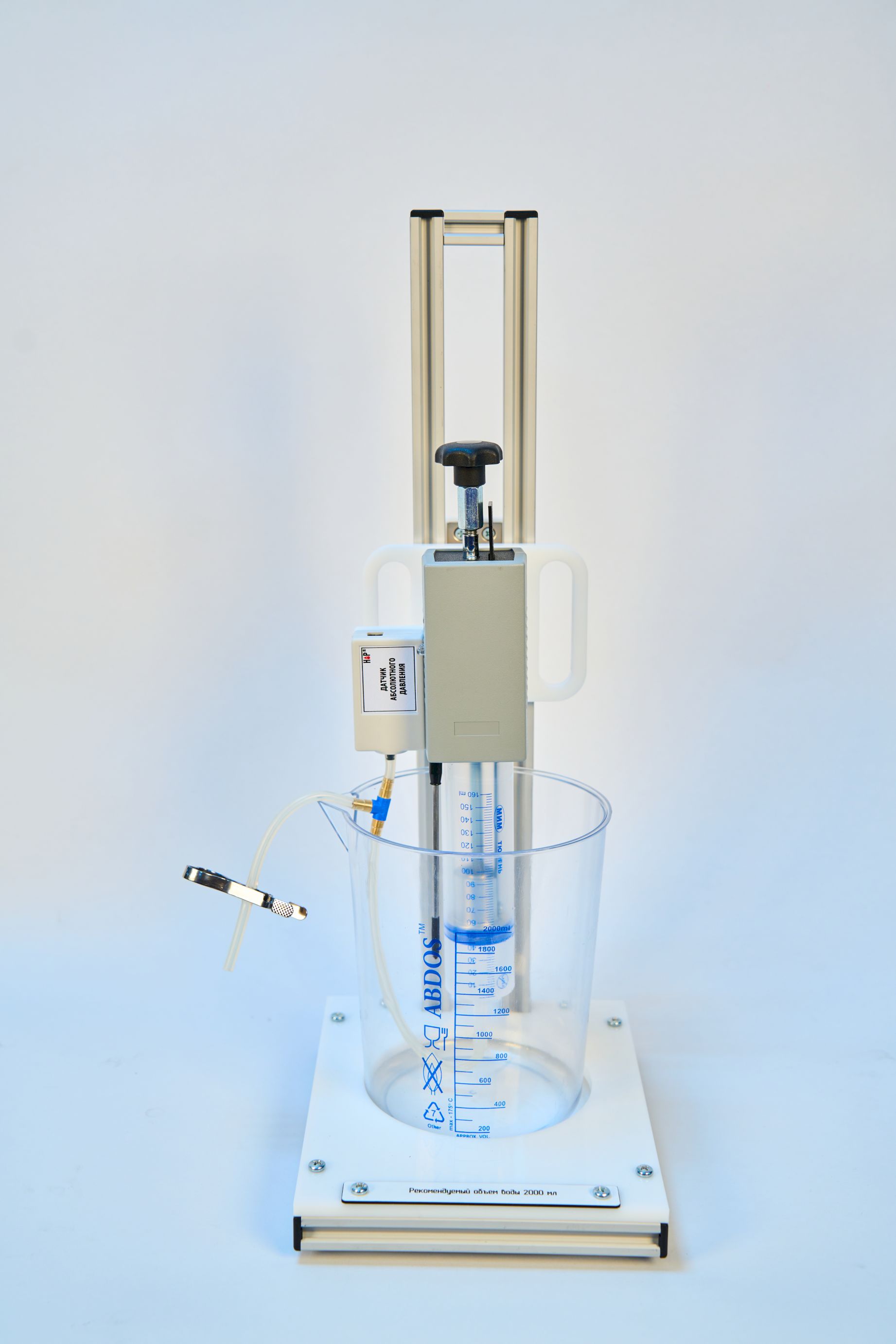

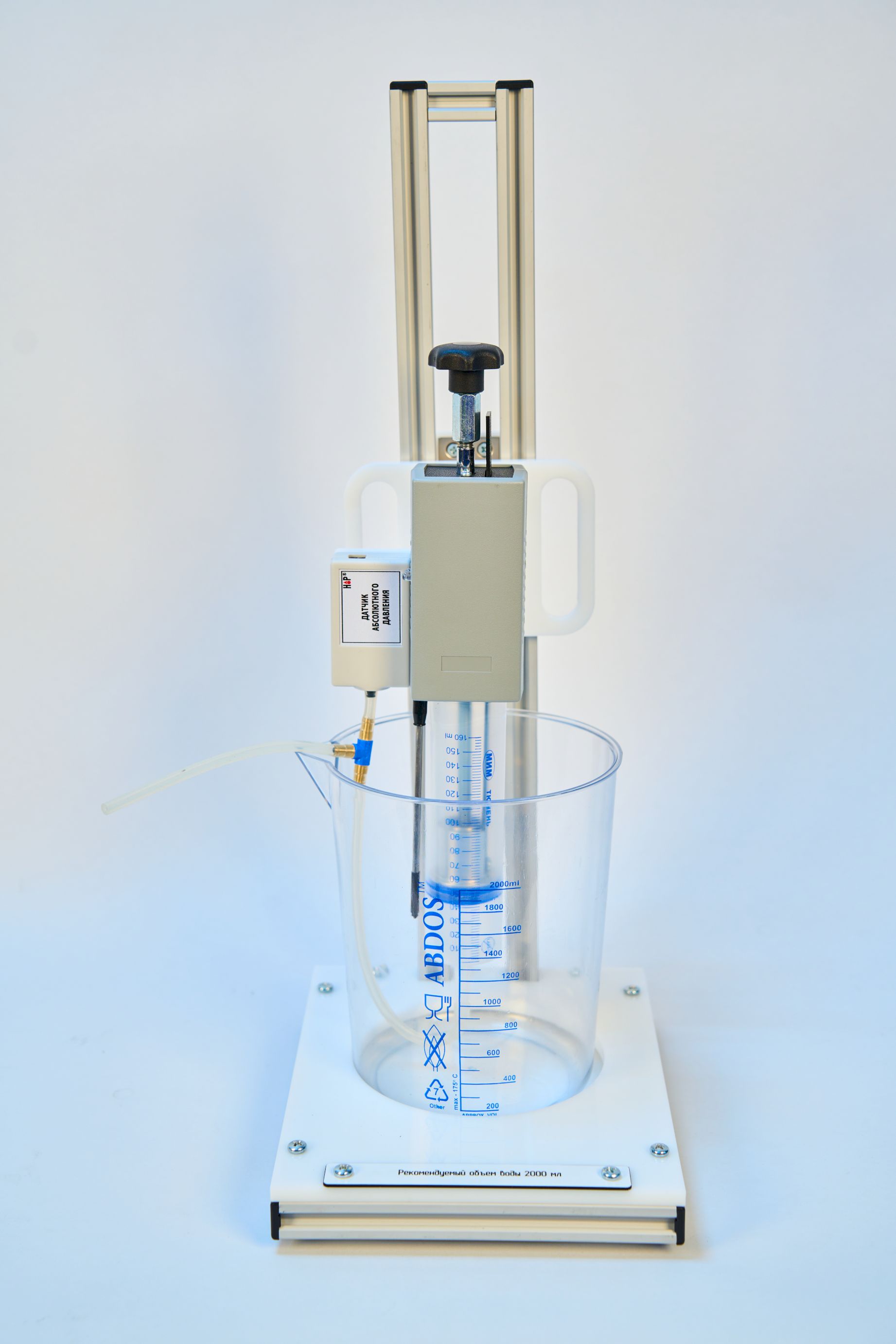

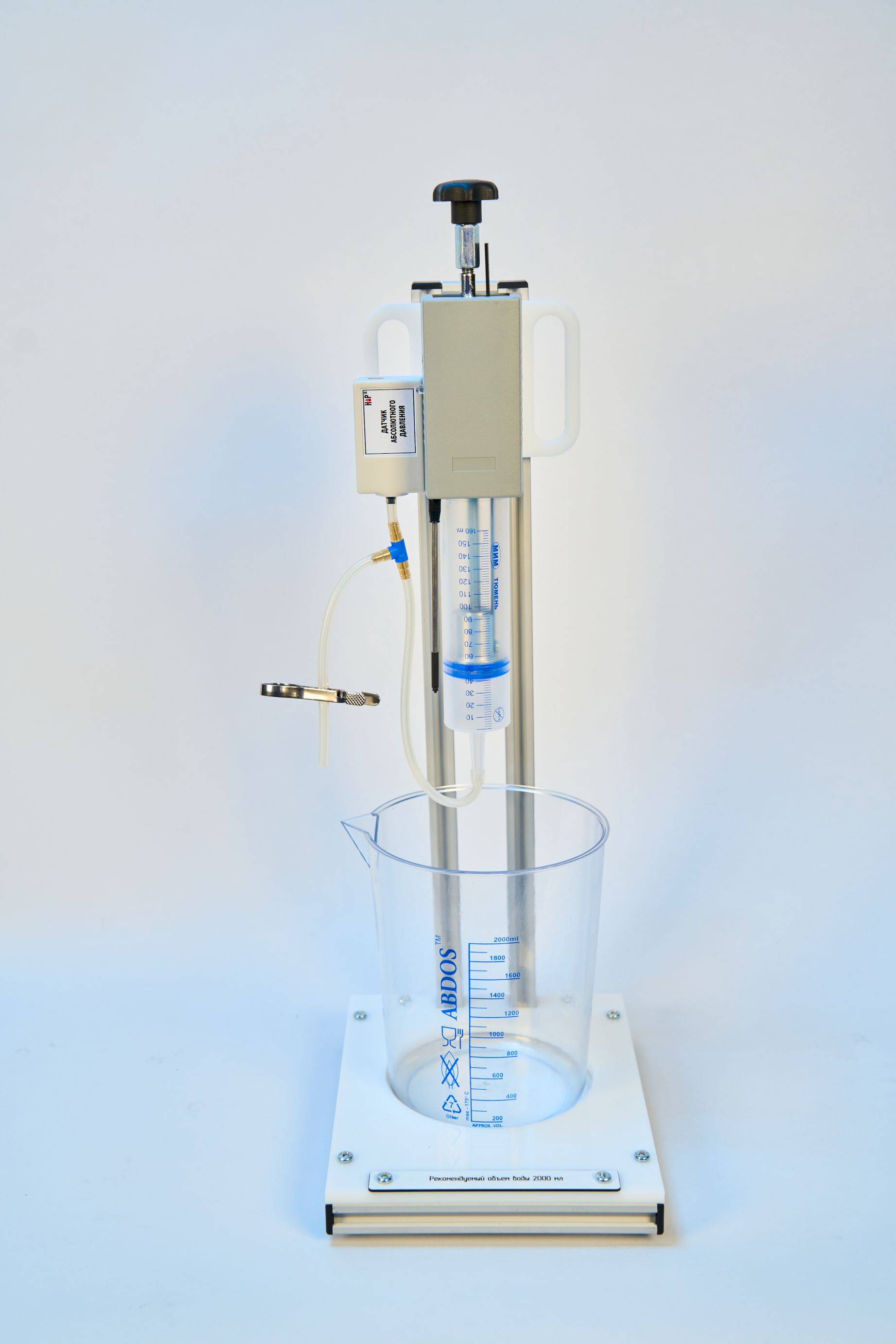

Лабораторная установка представляет собой герметичный резервуар, который смонтирован на вертикальной стойке таким образом, чтобы он мог быть погружен в стакан с горячей водой. Герметичный резервуар имеет внутри поршень, который жестко связан с подвижным элементом датчика объема. Электронная схема датчика объема и выносного датчика температуры смонтирована в едином корпусе с резервуаром для газа. Давление газа в нем измеряется цифровым датчиком абсолютного давления, который устанавливается над резервуаром и соединяется с ним гибкой трубкой.
Квазистационарные условия изотермического процесса обеспечиваются невысокой скоростью перемещения поршня. Нагрев резервуара и, соответственно, находящегося в нем воздуха осуществляется при погружении его в горячую воду.

Чему научится пользователь
— Получению экспериментальных точек зависимости давления от объёма газа при его сжатии и расширении в условиях постоянной температуры
— Проверке соответствия полученной экспериментальной зависимости закону Бойля-Мариотта для изотермического процесса в идеальном газе
— Построению по экспериментальным точкам трёх изотерм, соответствующих различным температурам и их качественному сравнению
— Проверке прямо пропорциональной зависимости константы изотермы от температуры

Программное обеспечение для проведения экспериментов
Регистрация данных осуществляется посредством программного обеспечения в автоматическом режиме на протяжении всего процесса измерений.
Обработка данных включает построение зависимостей давления от объема при разной абсолютной температуре и определение константы в законе Бойля-Мариотта, а также определение работы газа в циклическом процессе.
