Описание

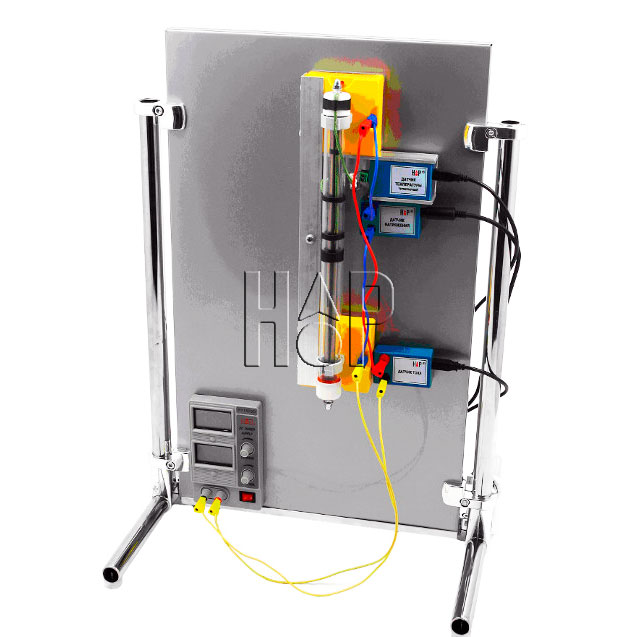

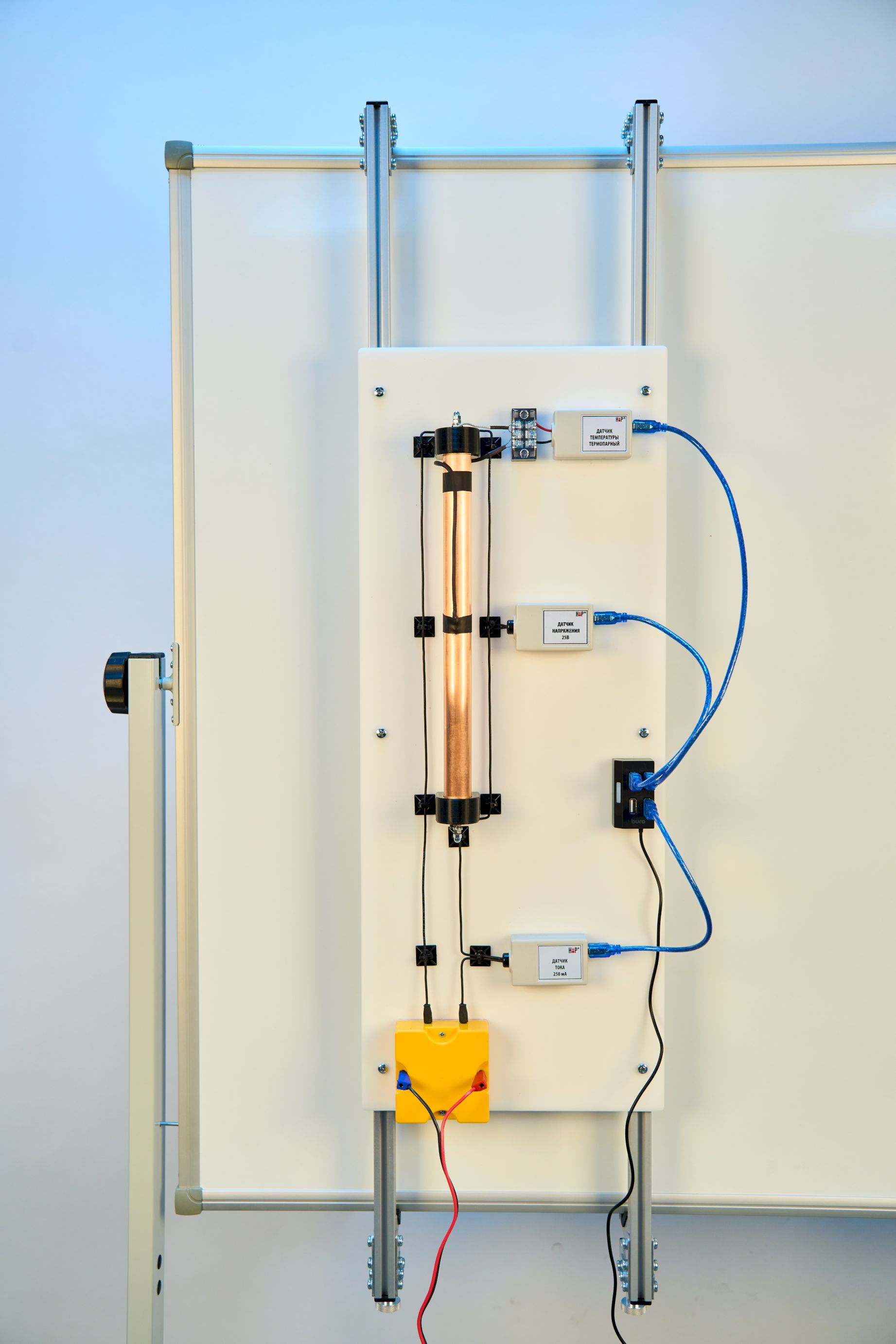

Конструкция лабораторной установки обеспечивает вертикальное расположение сборки из двух коаксиальных трубок. Внутренняя трубка является нагревателем. Тепловая энергия, выделяемая внутренней трубкой, передается через воздушный промежуток к внешней трубке и рассеивается в окружающее пространство. Питание нагревателя осуществляется от блока питания регулируемого, вмонтированного в установку.
Методика определения коэффициента теплопроводности воздуха в данной работе опирается на равенство стационарного теплового потока между цилиндрами и мощности, выделяемой нагревателем.

λ = I * U * In(r₂/r₁) / 2π h * (T₁-T₂)

Необходимые для подстановки в формулу параметры измеряются следующими датчиками:
— Разность температур между внутренним и внешним цилиндрами - дифференциальным термопарным датчиком температуры;
— Напряжение на нагревательном элементе - цифровым датчиком напряжения;
— Сила тока в цепи нагревателя - датчиком тока.

Чему научится пользователь
— Изучению явления передачи тепла за счет теплопроводности
— Измерению коэффициента теплопроводности воздуха
