Лабораторная установка «Определение скорости звука в воздухе»
- Рекомендуемый уровень образования:
- — Среднее профессиональное
- — Высшее
- — Дополнительное образование
- Рекомендуемый возраст: от 16 лет
- Рекомендуемое количество на кабинет: 1 штука
-
Программное обеспечение для проведения экспериментов: «Практикум по общей физике». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №13228 от 11.04.2022
- Компьютер в комплект поставки не входит!
Предназначение
Лабораторная установка предназначена для изучения явлений, связанных с распространением звуковых волн в воздушной среде и определения скорости звука двумя методами.
Описание

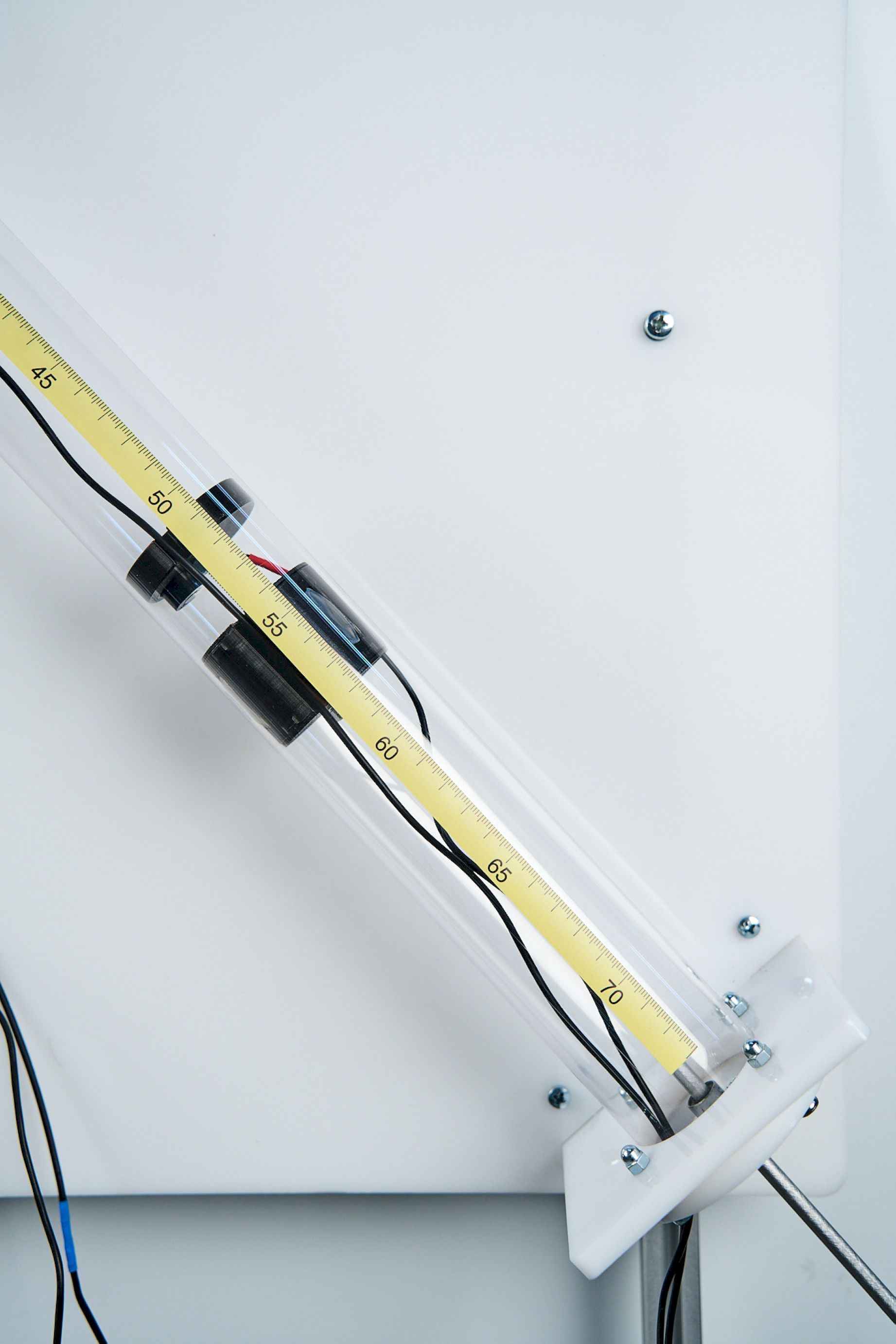

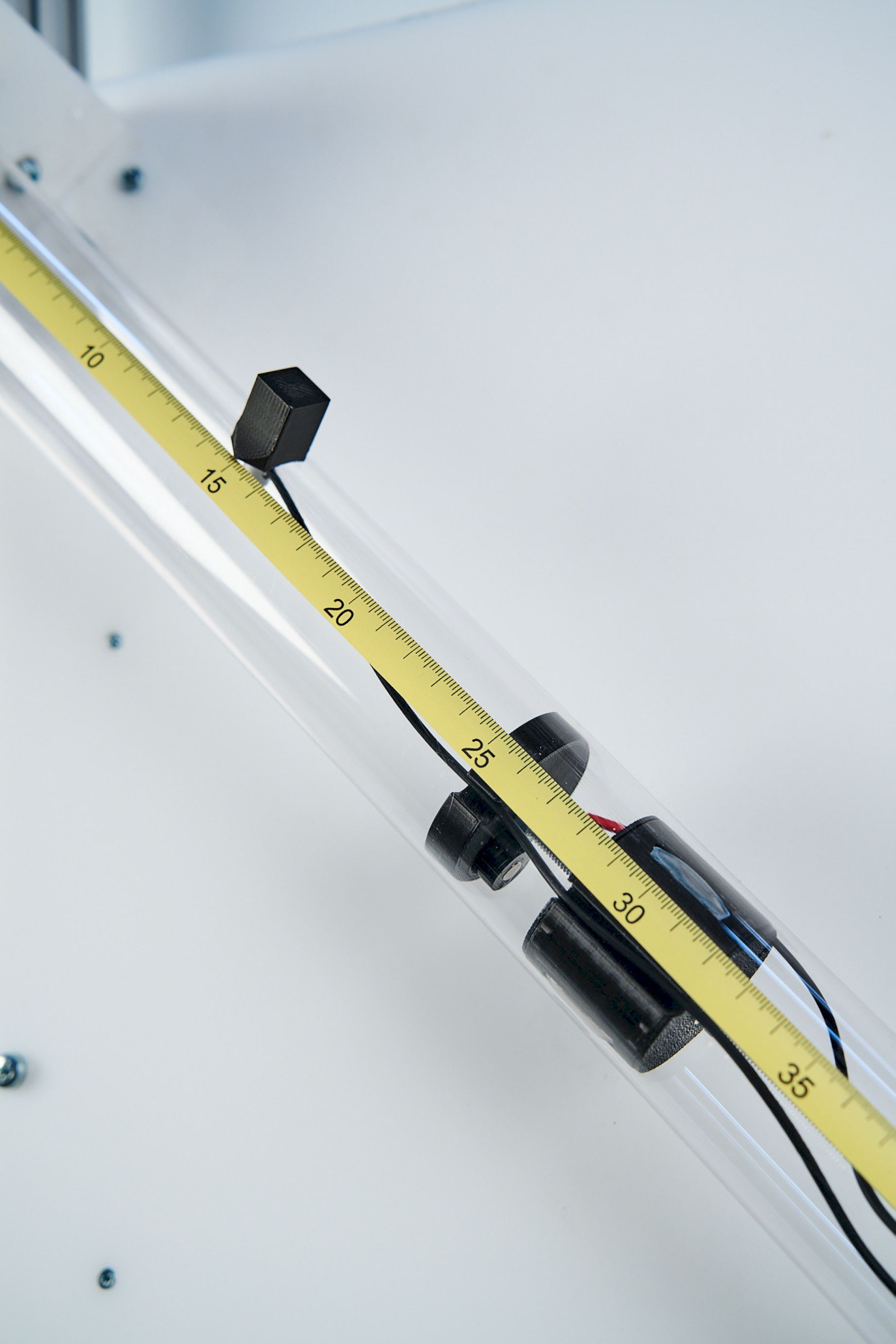

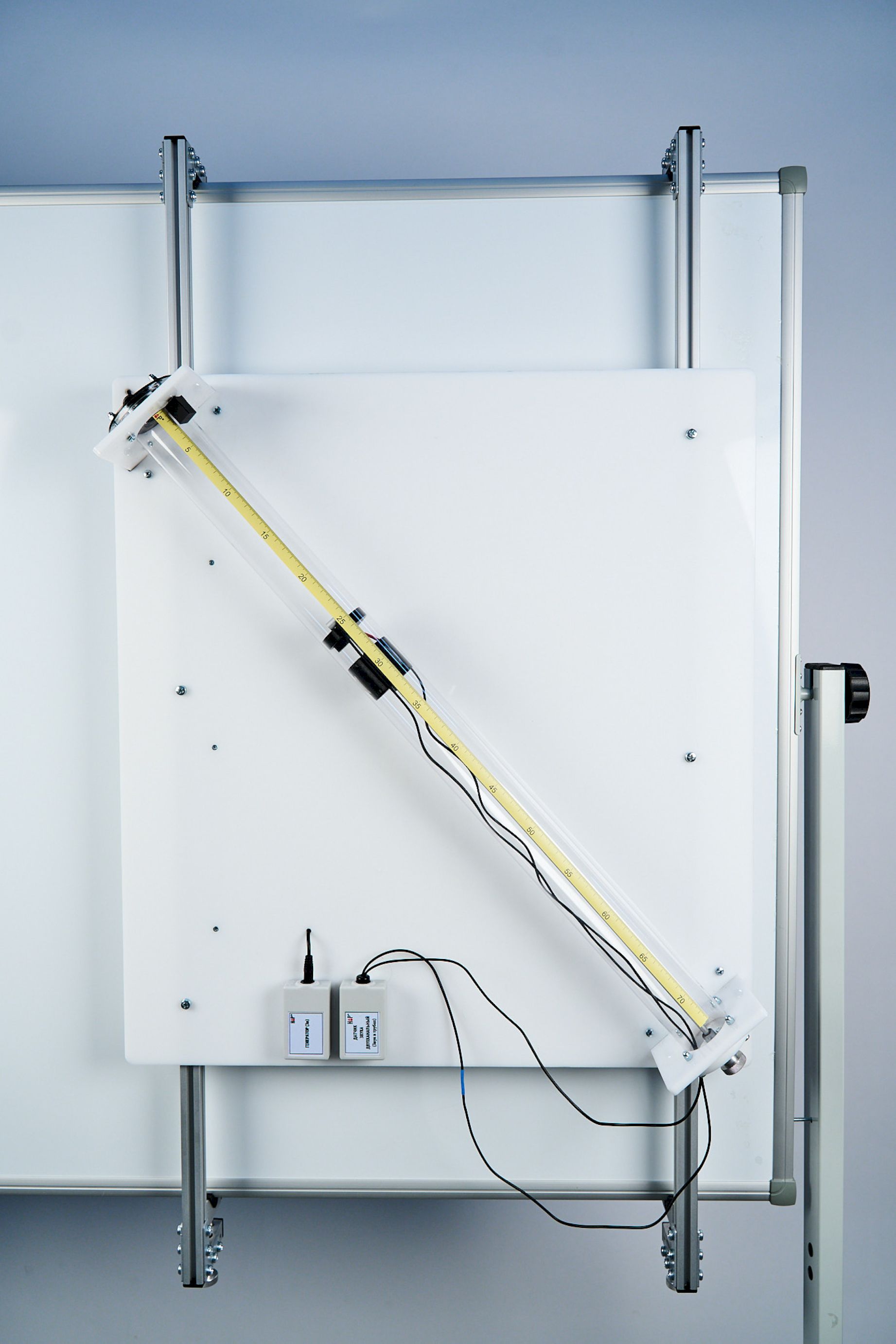

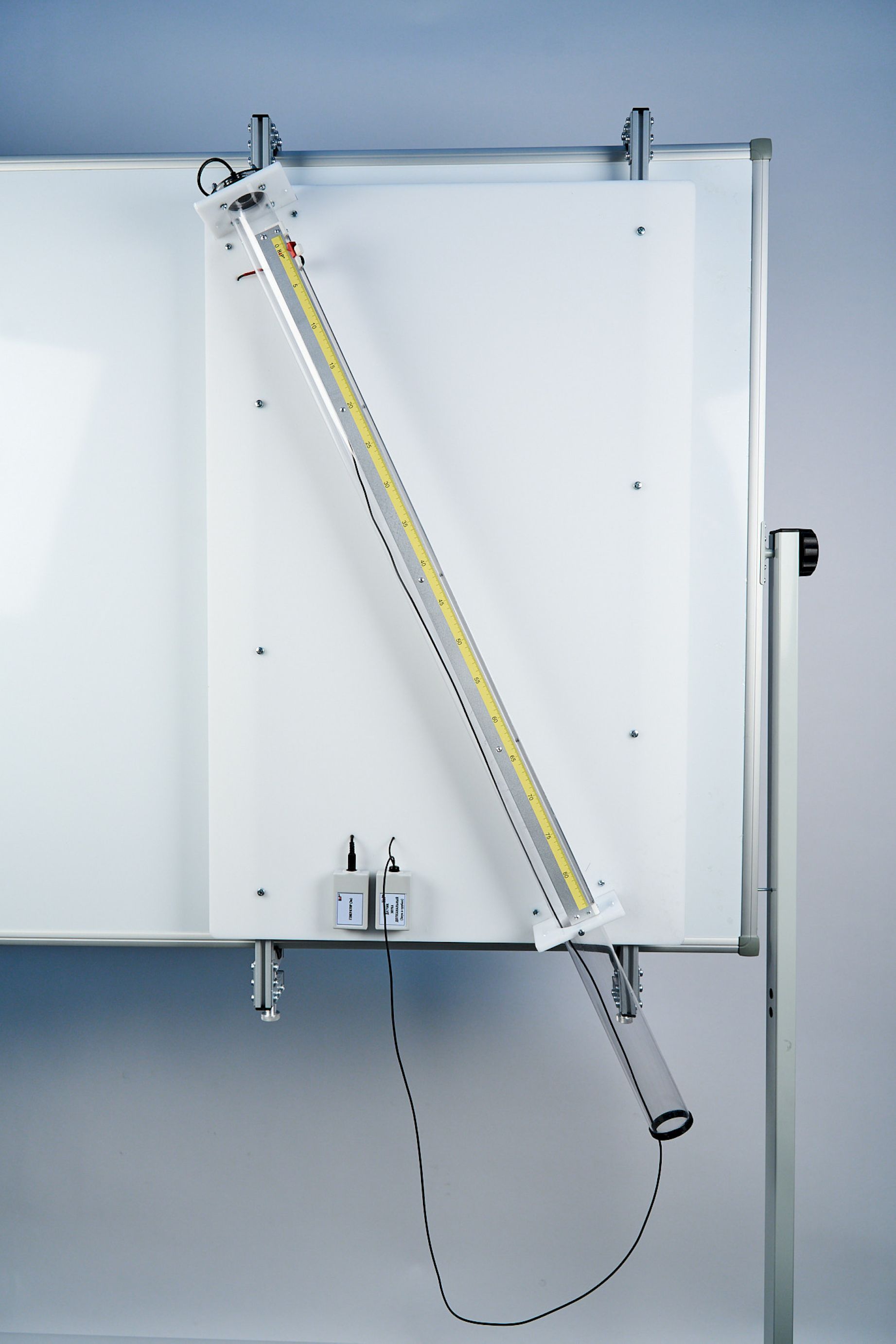

На каркасе из металлических труб установлена звуковая труба, в которой реализуется распространение звуковой волны и обеспечивается измерение скорости звука двумя методами. Контроль параметров звуковой волны в двух точках пространства осуществляется с помощью двухканального датчика звука, имеющего два микрофона. Конструкция установки позволяет перемещать одиниз микрофонов вдоль трубы и определять его координату по специальной шкале. Источником звука служит динамик, который под ключается к USB-порту компьютера и управляется с помощью программного обеспечения.
Чему научится пользователь
— Изучению явлений, связанных с распространением звуковых волн в воздушной среде
— Определению скорости звука в воздухе на основе измерения длины бегущей волны
— Измерению скорости звука на основе регистрации времени его распространения на определенное расстояние
— Корпус установки

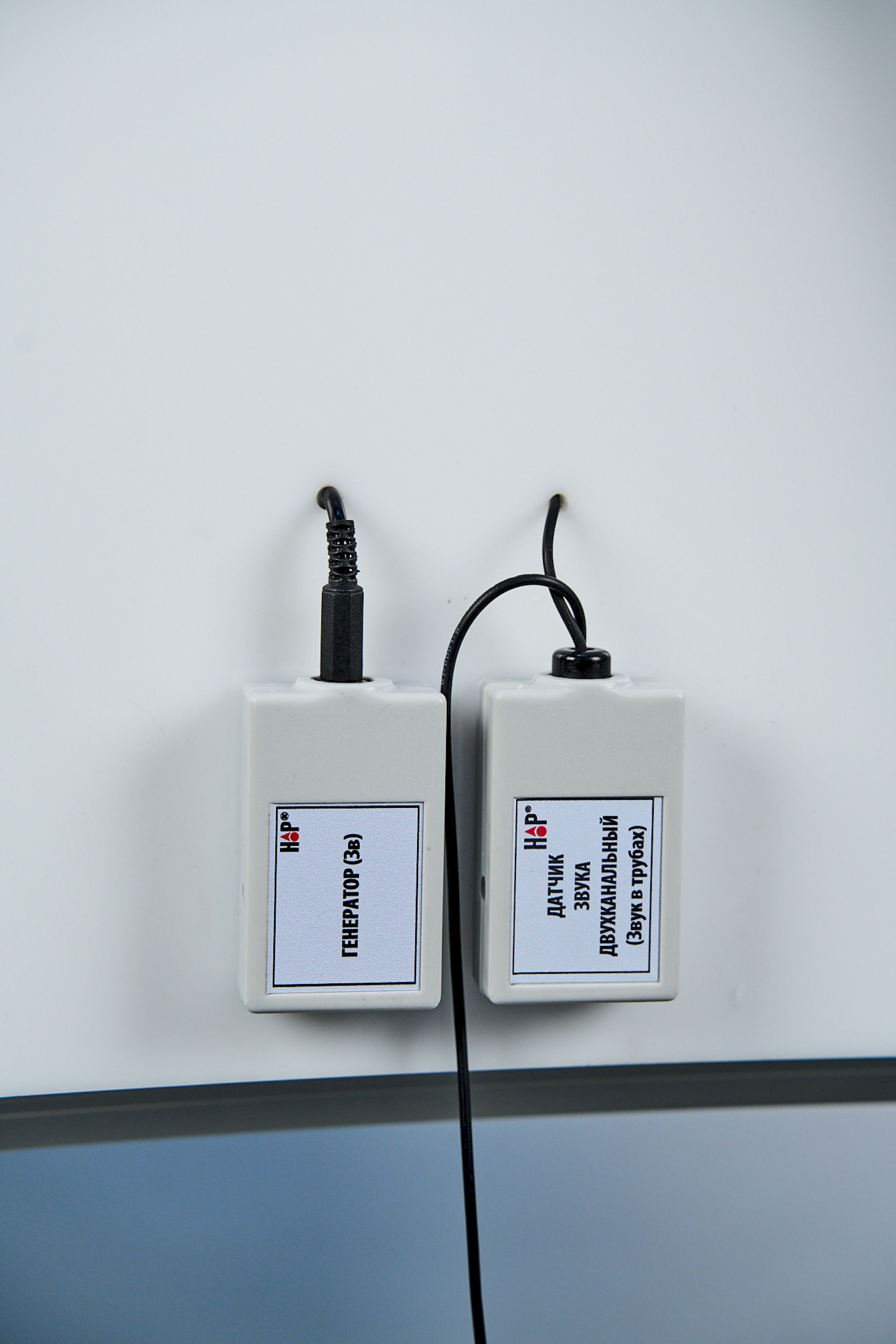

— Цифровой датчик звука двухканальный
— Звуковая труба

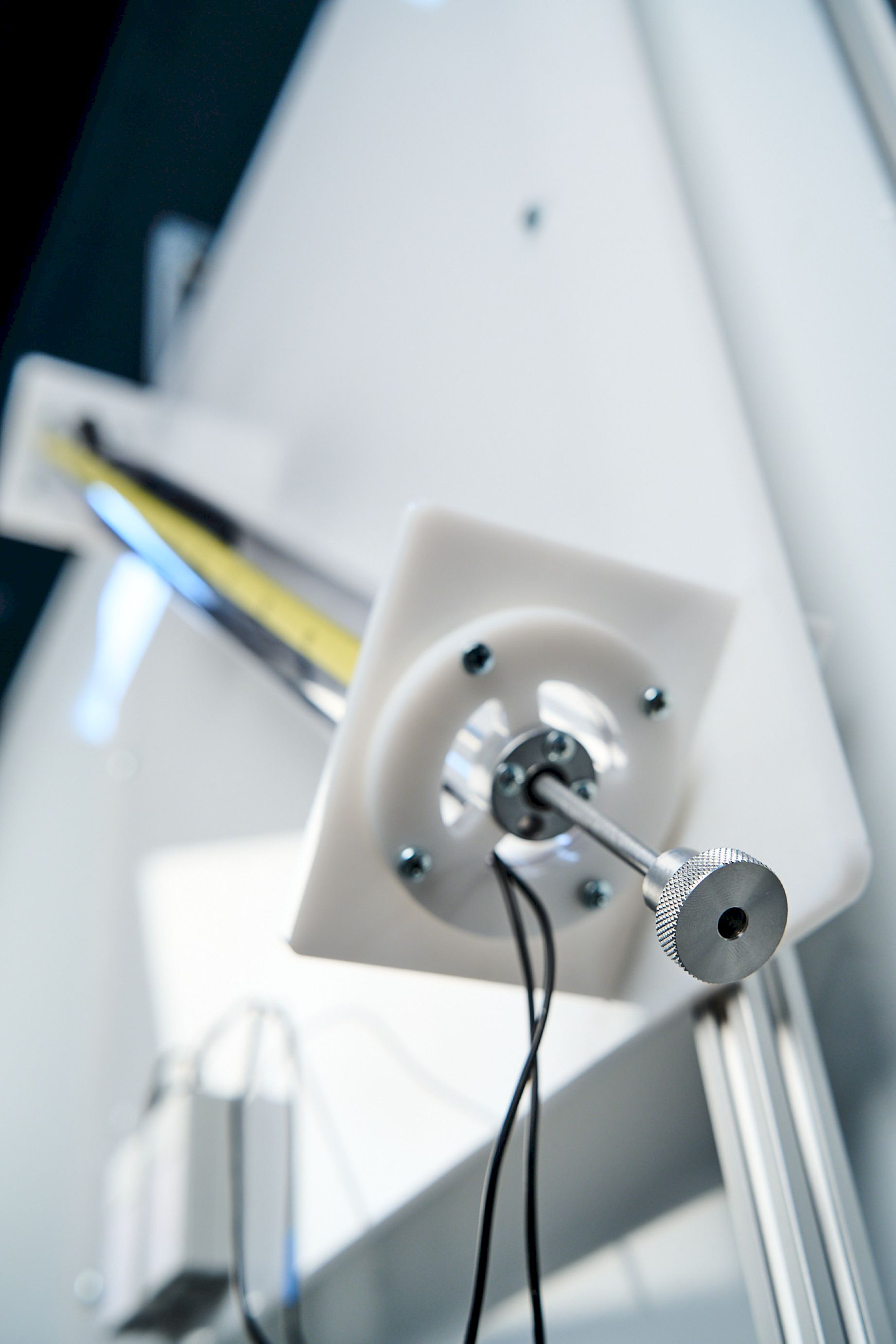

— Динамик
— Генератор

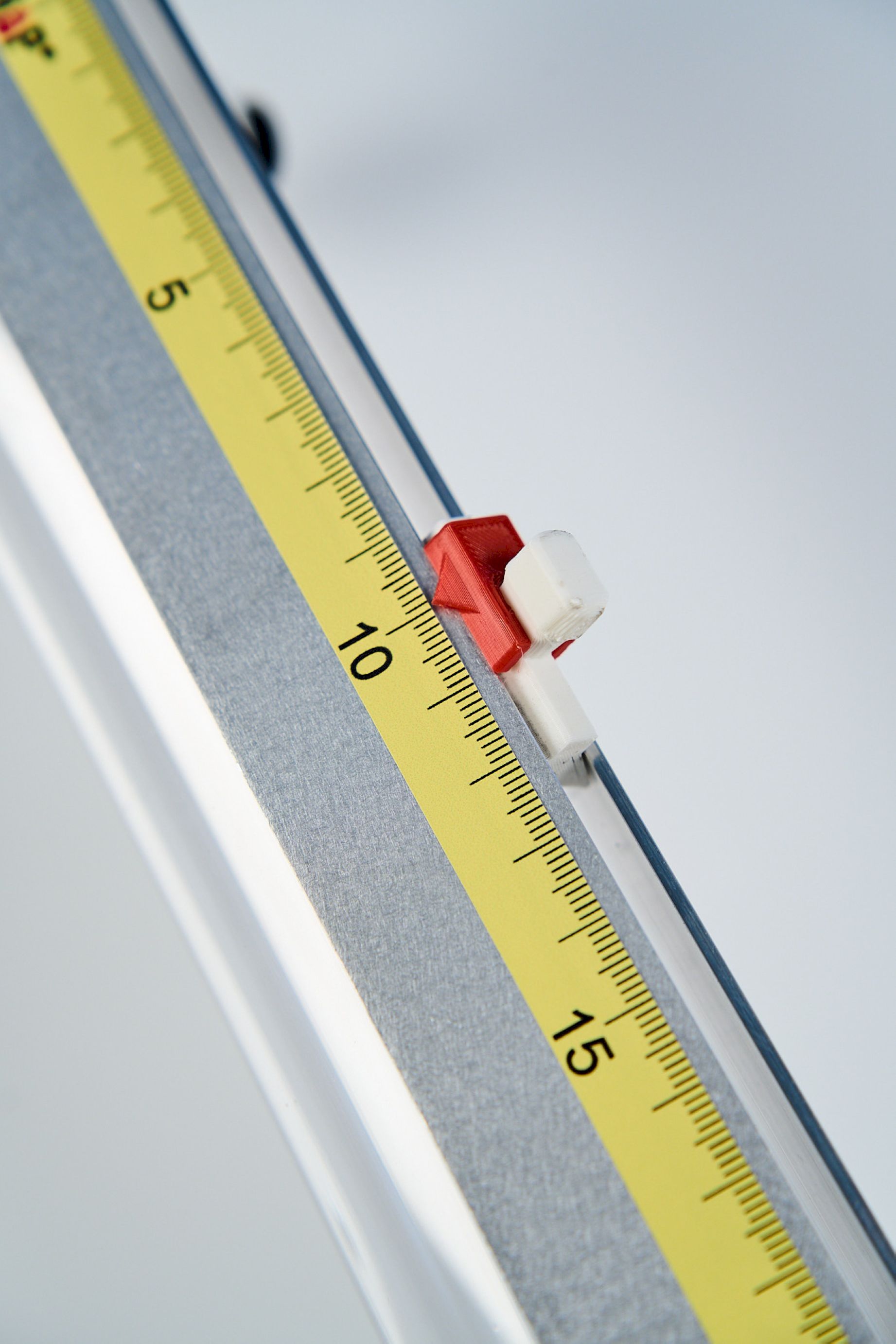

— Каретка микрофона
— Соединительный кабель датчика
— Соединительный кабель генератора
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка
Программное обеспечение для проведения экспериментов

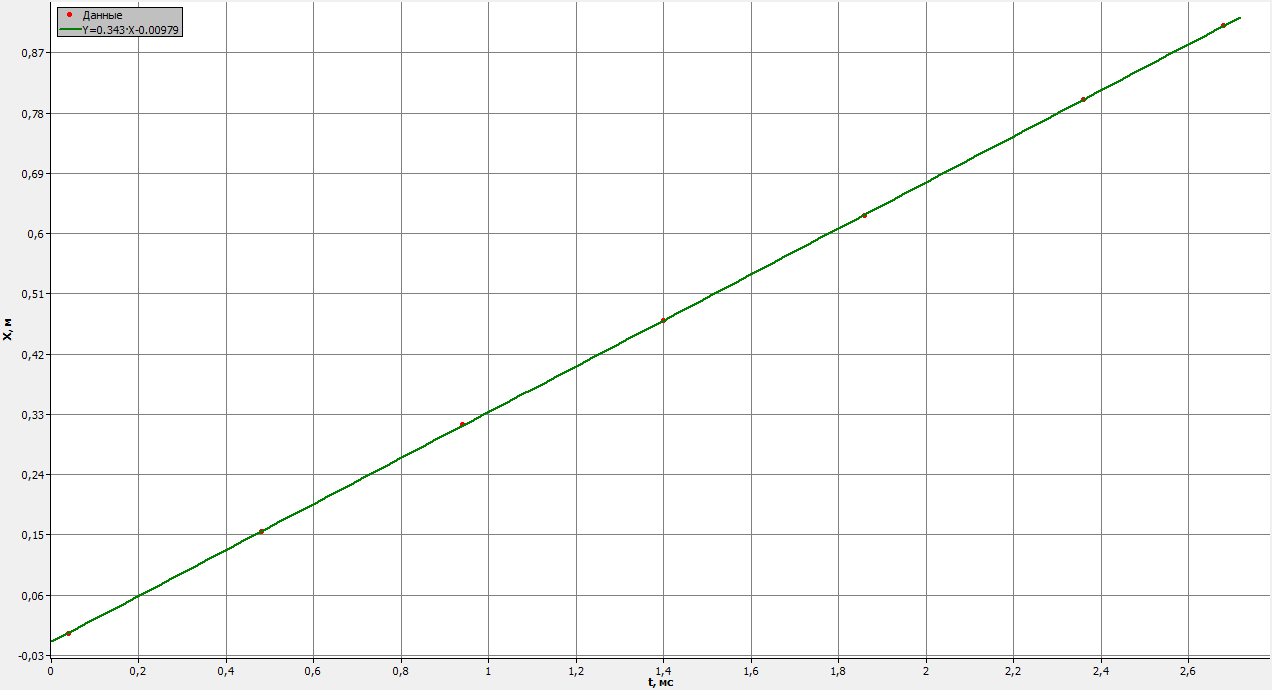

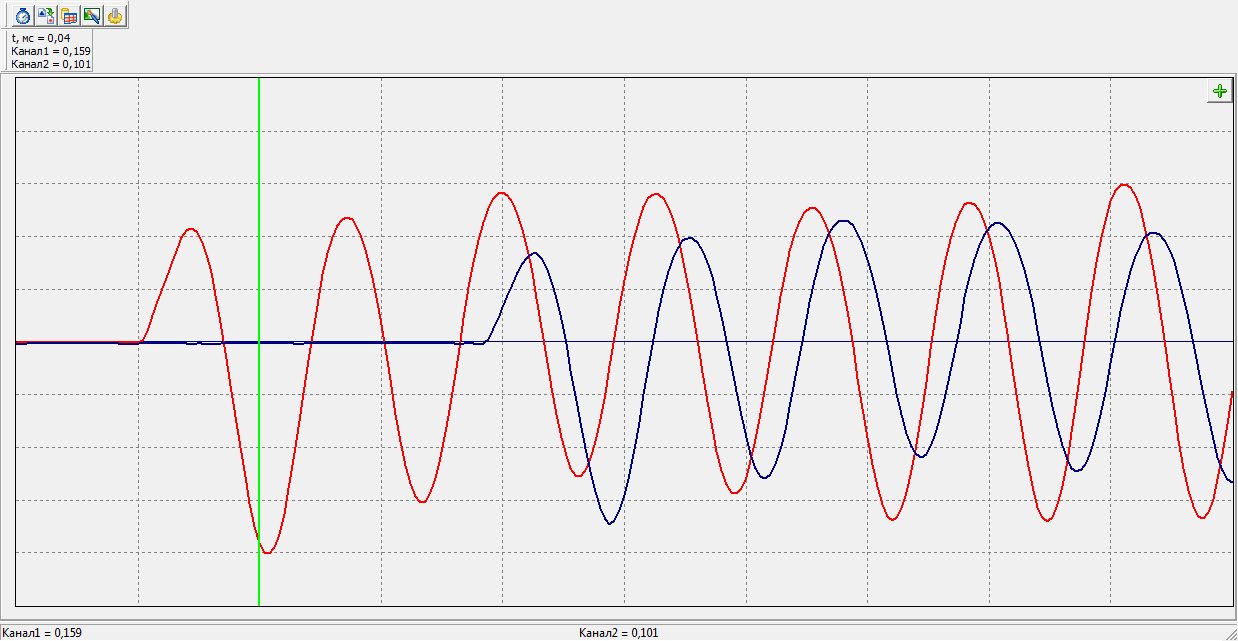

Представление данных на экране компьютера осуществляется в виде двухканальной осциллограммы звуковых колебаний. Вид осциллограммы подстраивается изменением взаимного расположения датчиков. Необходимые интервалы времени измеряются с помощью маркеров и вносятся в таблицу. Обработка данных осуществляется как в таблице, так и с помощью графика, что позволяет определять скорость звука в воздухе с точностью 0,3%.
Технические характеристики:
— Диаметр звуковой трубы: 50 мм
— Длина звуковой трубы: 1200 мм
— Напряжение питание датчиков: 5 Вольт
— Интерфейс подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows
