Предназначение
Цифровой датчик объема газа с контролем температуры предназначен для измерения изменения объема газа с одновременным контролем температуры во внутреннем объеме датчика во время проведения экспериментов на учебных занятиях.

Исполнение

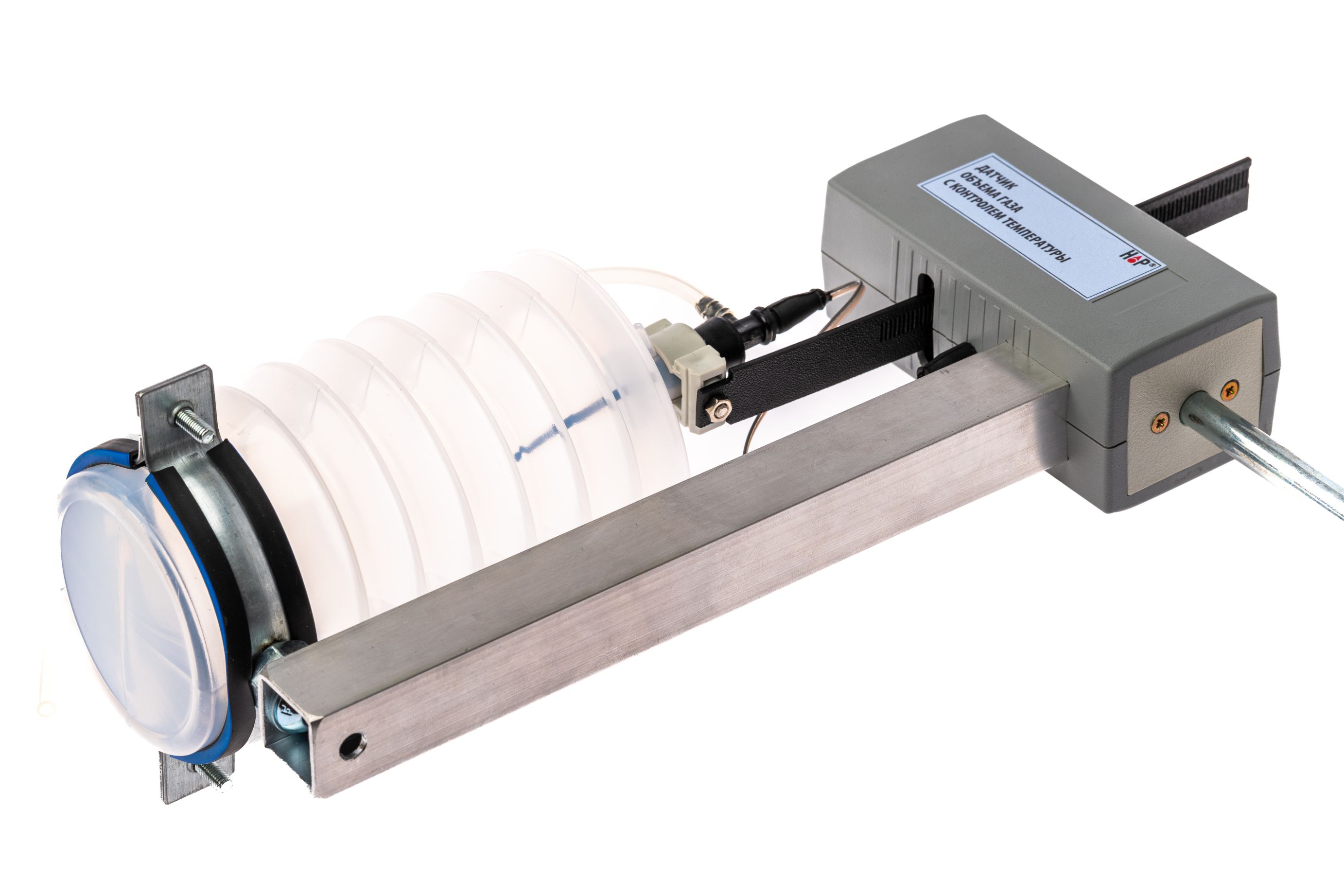

Цифровой датчик объема газа с контролем температуры состоит из электронного блока, цилиндрического полиэтиленового резервуара с гофрированными стенками, объем которого изменяется при перемещении одного из оснований цилиндра вдоль его оси, чувствительного элемента, контролирующего положение этого подвижного основания, датчика температуры.
Подвижное основание гофрированного цилиндра связано с пластиной из стеклотекстолита, на которую нанесены штрихи. Электронный блок на основе оптоэлектрических датчиков и микроконтроллера фиксирует перемещение пластины и, таким образом, осуществляет измерение объема. Внутри гофрированного цилиндра помещен датчик температуры на основе терморезистора, с помощью которого измеряется температура газа.
Цифровой датчик имеет входной штуцер для присоединения резиновых или пластиковых трубок, который расположен над подвижным основанием гофрированного цилиндра.
