Цифровой датчик оптической плотности 590 нм

Предназначение
Цифровой датчик оптической плотности 590 нм предназначен для измерения оптической плотности растворов на заданной длине волны.

Исполнение

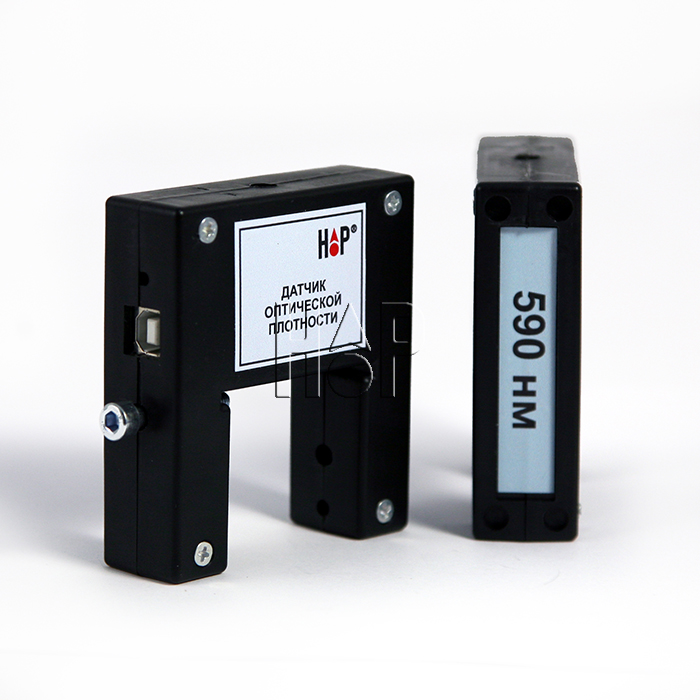

Цифровой датчик оптической плотности имеет П-образный корпус с пазами, соответствующими по размерам бортикам кюветы, а также винт для фиксации кюветы. В корпусе датчика смонтированы источник и приемник света на основе свето- и фотодиодов, а также электронная схема с микроконтроллером.
Электронная схема обеспечивает проведение измерений и учет фоновой освещенности на протяжении всего опыта, определение уровня сигнала при отсутствии поглощения во время настройки датчика, измерение уровня сигнала, проходящего через кювету при выполнении эксперимента, а также расчет оптической плотности на основе формулы:

D = lg((U₀-U_f)/(U-U_f))

где U₀ – сигнал с датчика при прохождении света через кювету с дистиллированной водой, U_f – сигнал при выключенном источнике излучения, U – сигнал при прохождении света через кювету с исследуемым раствором. Напряжение U₀ формируется микроконтроллером датчика при выполнении настройки.

Цифровой датчик имеет режим настройки, в котором определяется и запоминается уровень сигнала, соответствующий отсутствию поглощения (нулевому значению оптической плотности).
