Цифровой датчик мутности (турбидиметр)
Предназначение
Цифровой датчик мутности (турбидиметр) предназначен для измерения мутности растворов во время проведения экспериментов на учебных занятиях.
Исполнение
Действие датчика основано на регистрации изменения интенсивности проходящего через среду излучения при изменении концентрации взвешенных частиц.

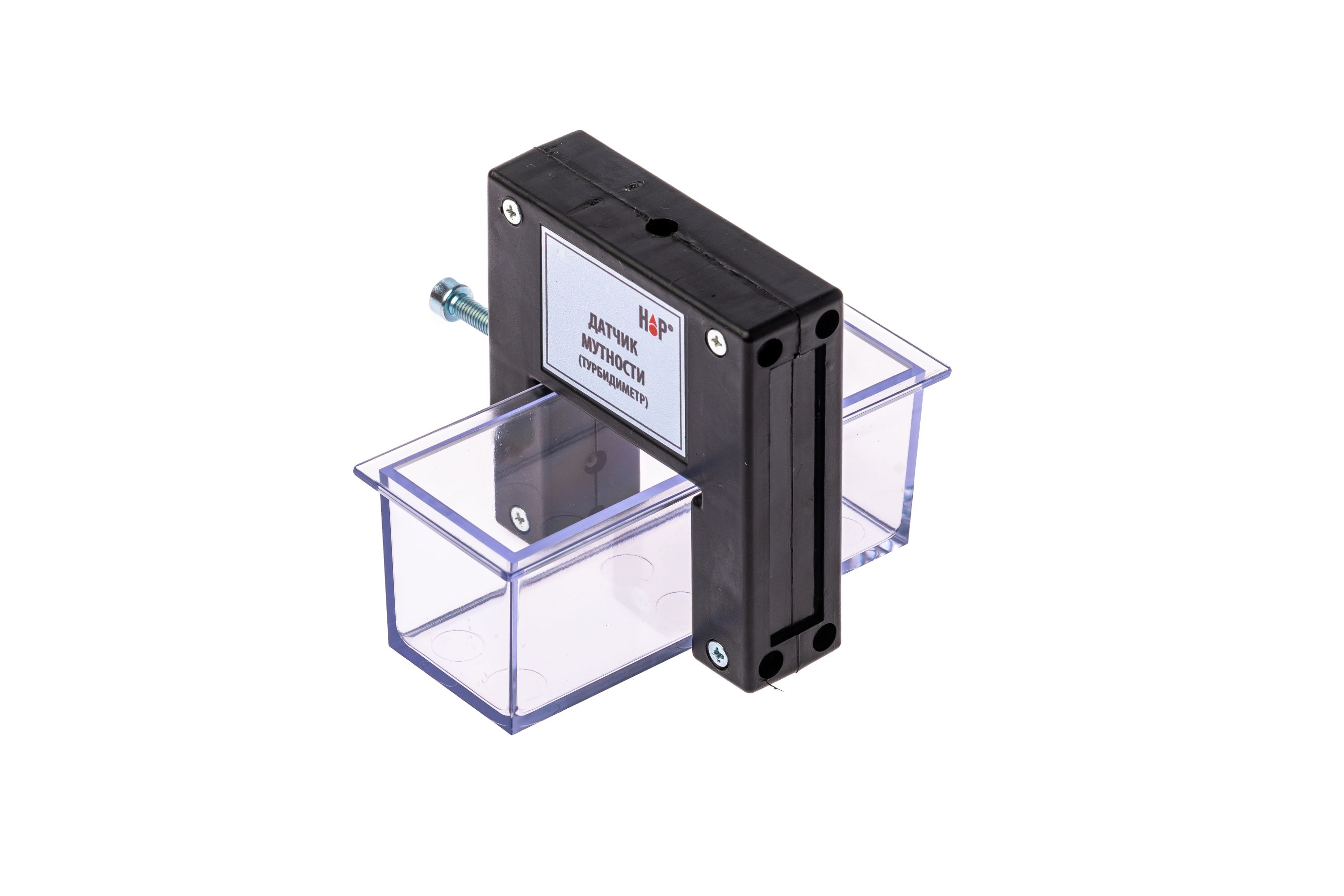

Цифровой датчик мутности имеет П-образный корпус с пазами, соответствующими по размерам бортикам кюветы, а также винт для фиксации кюветы.
В корпусе датчика смонтированы источник и приемник света на основе свето- и фотодиодов, а также электронная схема с микроконтроллером, обеспечивающая измерение фоновой освещенности и определение мутности при выполнении эксперимента.
Датчик обеспечивает работу в условиях, не требующих затемнения помещения, то есть автоматически определяет и учитывает уровень фоновой освещенности приемника излучения.
Датчик обеспечивает измерение и запоминание уровня сигнала при отсутствии мутных включений (настройку на нулевое значение мутности).
Калибровка датчика проводится по суспензии формазина.
— Кювета
— Паспорт
— Упаковка
При подключении датчика к компьютеру и проведении измерений программное обеспечение обеспечивает представление данных в виде зависимости мутности тока от времени.
Технические характеристики:
— Диапазон измерений: от 0 до 200 ед. FNU (FTU, ЕМФ)
— Рабочая длина волны: 940 нм
— Погрешность измерений: не более 10 %
— Время установления показаний: не более 1 секунды
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 84х76х25 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Размеры кюветы (ДхШхВ): 109х45х42 мм
— Материал изготовления кюветы: прозрачный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
