Цифровой датчик угловой скорости (числа оборотов)
Предназначение
Цифровой датчик угловой скорости (числа оборотов) предназначен для регистрации угловой скорости вращения ролика блока, приводимого в движение перекинутой через него нитью или соприкасающимся с ним вращающимся валом.
Исполнение

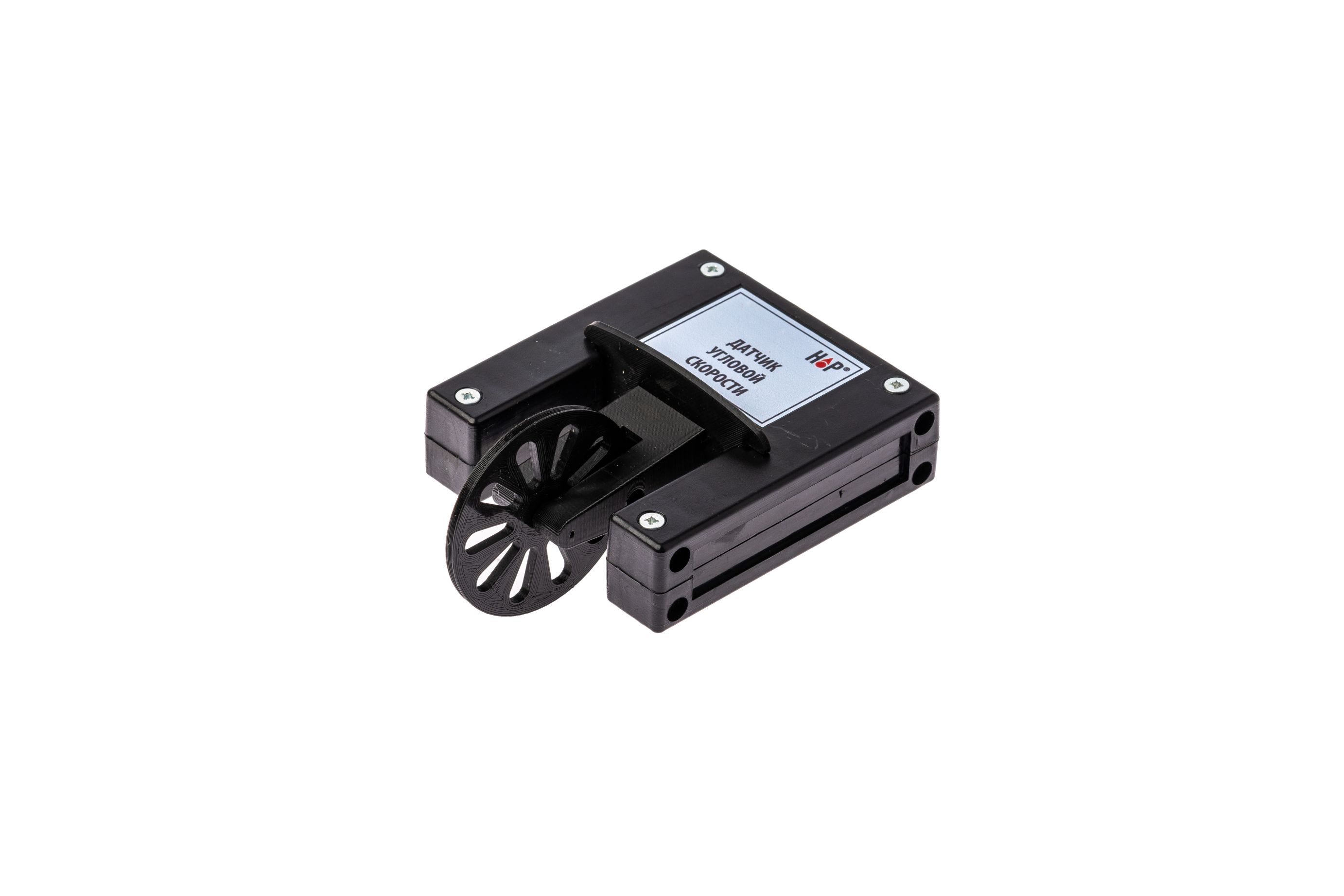

Цифровой датчик угловой скорости имеет корпус П-образной формы. В датчике соосно установлены фотодиод и светодиод с малым конусом излучения.
При вращении ролика блока его спицы поочередно перекрывают луч светодиода.
Крепление ролика датчика позволяет снимать ролик с корпуса. При этом датчик имеет возможность регистрировать угловую скорость вращения любого диска, имеющего сектора для прерывания луча.
В корпусе датчика присутствуют резьбовые отверстия для вкручивания стержня, с помощью которого датчик закрепляется в муфту штатива.
— Паспорт
— Упаковка
При подключении датчика к компьютеру и проведении измерений программное обеспечение обеспечиваетпредставление данных в виде зависимостей проекций ускорения (реакции опоры, отнесенной к массе) и проекций угловой скорости от времени.
Выбор представляемых на экране величин из полного списка осуществляется в окне экрана работы с датчиком.
— Диапазон измерений: от 0,3 до 125 рад/с
— Погрешность измерений: не более 5 процентов
— Рабочая длина волны: 940 нм
— Количество спиц-секторов прерывателя ролика: 10
— Количество резьбовых отверстий для вкручивания стержня: 2
— Диаметр обода ролика: 50 мм
— Диаметр опорной части ролика для нити: 48 мм
— Максимальная нагрузка на ось ролика: 1 кг
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 71х43х24 мм
— Глубина и ширина П-образного выреза: 42 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
