Цифровой датчик электрического заряда
Предназначение
Цифровой датчик электрического заряда предназначен для измерения величины электростатического заряда и его знака в экспериментах по электростатике, а также для изучения явления электризации тел.
Исполнение
Измерение заряда осуществляется при его переходе с заряженного тела на обкладку входного конденсатора электронной схемы датчика.

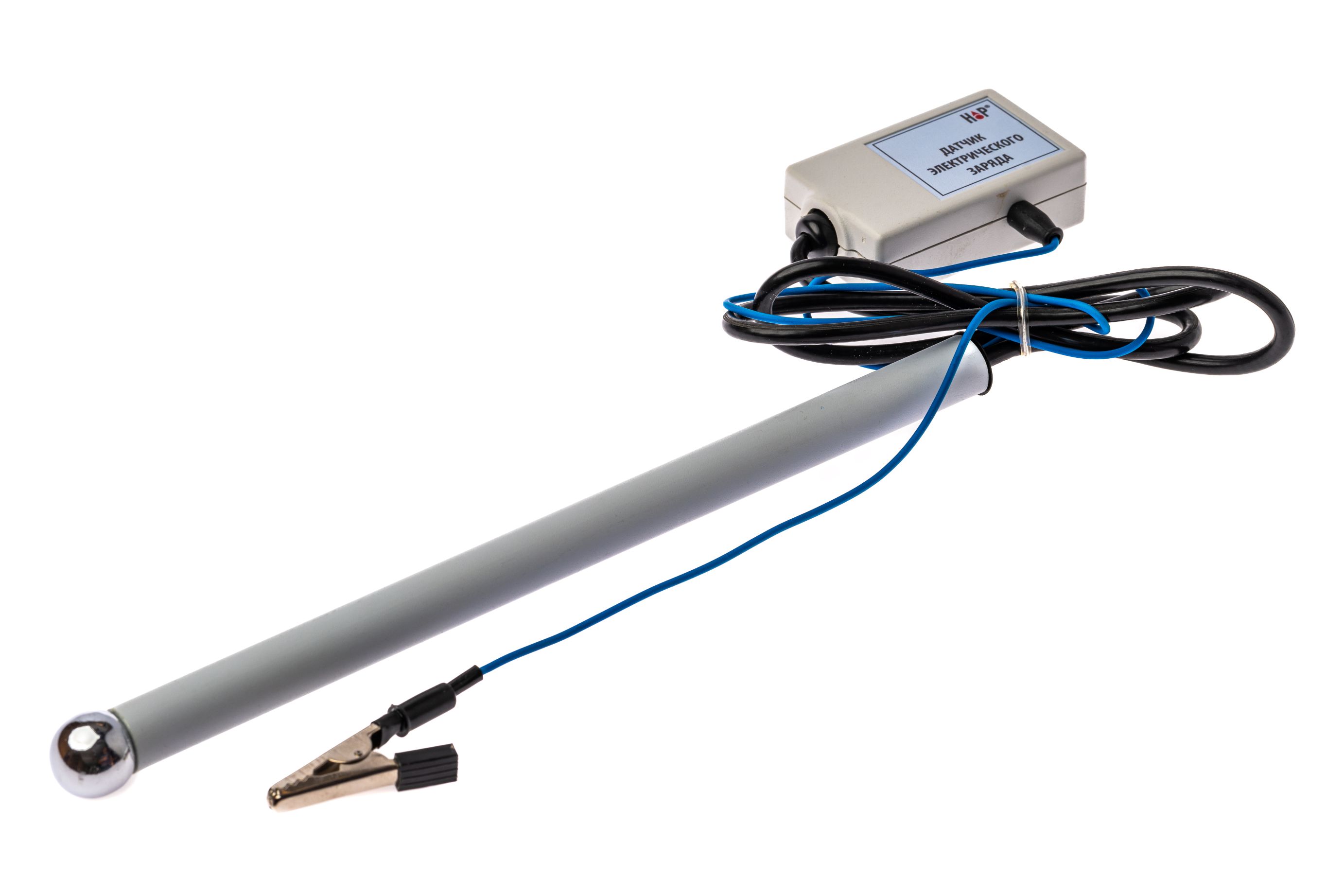

Датчик состоит из электронного блока, щупа с шаровым электродом и диэлектрической рукояткой, соединенных кабелем. Датчик имеет изолированный провод с зажимом типа «крокодил» на конце для соединения его с заземленным элементом учебной установки.
Датчик регистрирует заряды обеих полярностей с отображением их на графике с учетом знака.
Состав:
— Цифровой датчик
— Паспорт
— Упаковка
— Паспорт
— Упаковка
Представление данных
Программное обеспечение при подключении датчика к компьютеру обеспечивает представление данных в виде зависимости заряда входного конденсатора датчика от времени.
Кроме того, при каждом запуске измерений формируется программная команда, обеспечивающая полную разрядку входного конденсатора датчика и обнуление показаний на экране.
Программное обеспечение при подключении датчика к компьютеру обеспечивает представление данных в виде зависимости заряда входного конденсатора датчика от времени.
Кроме того, при каждом запуске измерений формируется программная команда, обеспечивающая полную разрядку входного конденсатора датчика и обнуление показаний на экране.
Технические характеристики:
— Диапазон измерений: от -50 до +50 нКл
— Разрешение измерений: 0,1 нКл
— Погрешность измерений: не более 15 %
— Время установления показаний: не более 1 секунды
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса электронного блока датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса электронного блока датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
— Диапазон измерений: от -50 до +50 нКл
— Разрешение измерений: 0,1 нКл
— Погрешность измерений: не более 15 %
— Время установления показаний: не более 1 секунды
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса электронного блока датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса электронного блока датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
