Предназначение

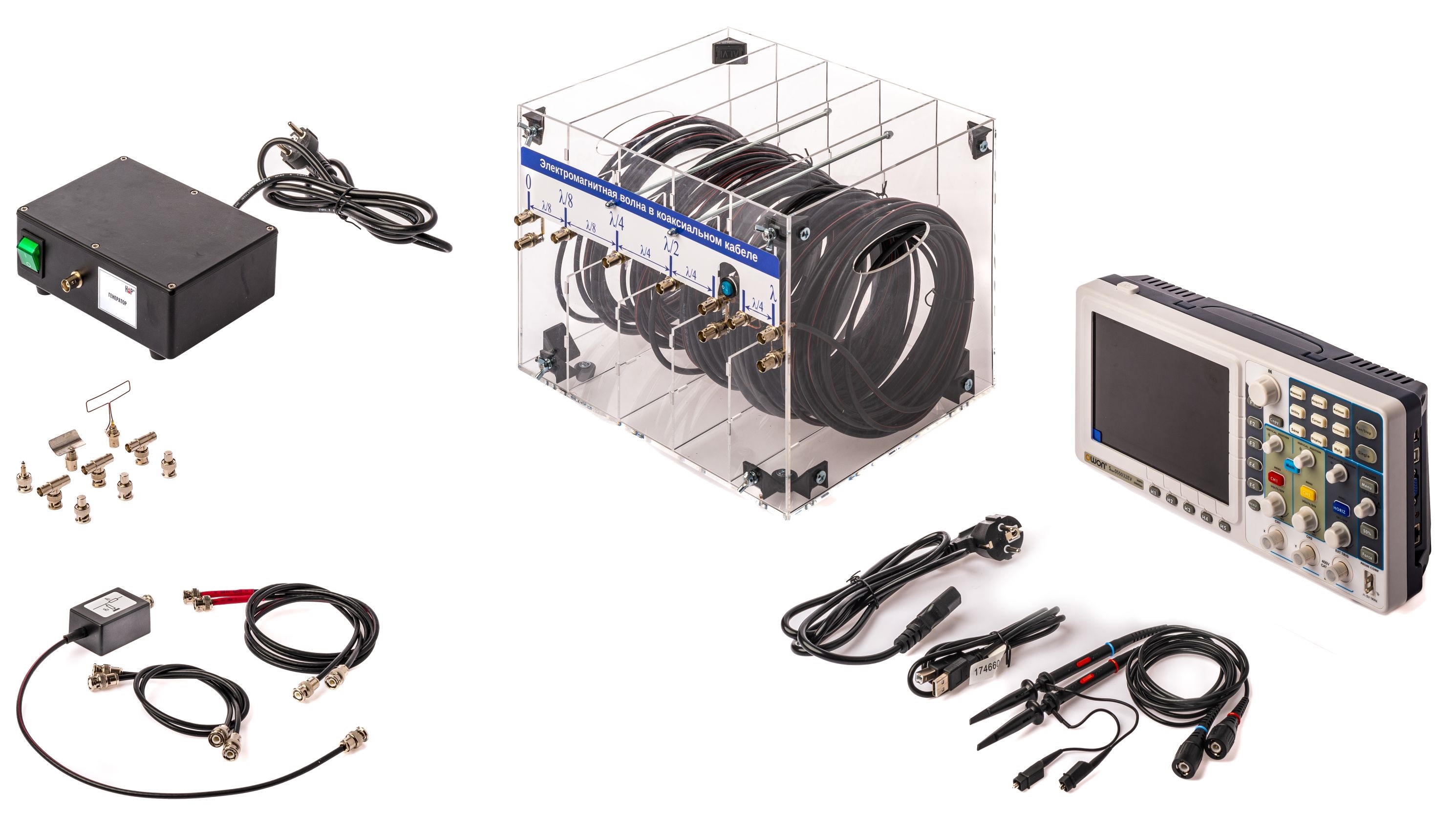

Набор для практикума и проектной деятельности «Электромагнитная волна в коаксиальном кабеле» предназначен для изучения распространения электромагнитной волны в коаксиальном кабеле и измерения ее скорости, а также для изучения стоячих электромагнитных волн и резонансных явлений, возникающих в отрезке кабеле при различных условиях отражения волны на его концах.
Кроме того, с помощью специальных сенсоров и модели кабельной линии обеспечивается наблюдение электрического и магнитного полей в электромагнитной волне.

Комплект позволяет выполнить следующие лабораторные работы:
— Измерение скорости распространения электромагнитной волны в кабеле
— Измерение затухания электромагнитной волны в кабеле
— Наблюдение электрического поля волны
— Наблюдение магнитного поля волны
— Изучение резонансных электромагнитных колебаний в кабельной линии
— Влияние длины кабельной линии и коэффициента отражения на ее конце на характеристики стоячей волны

Способ работы

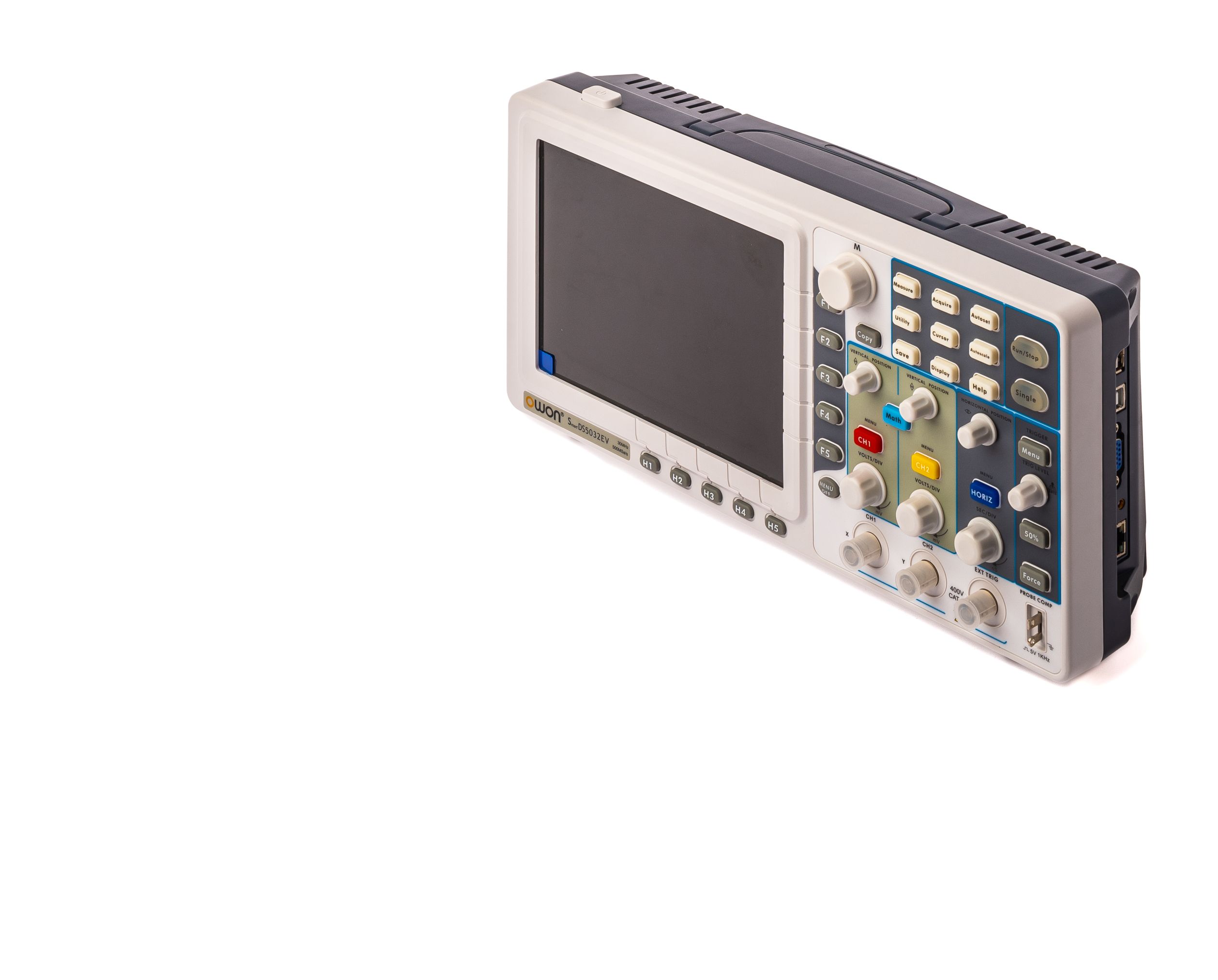

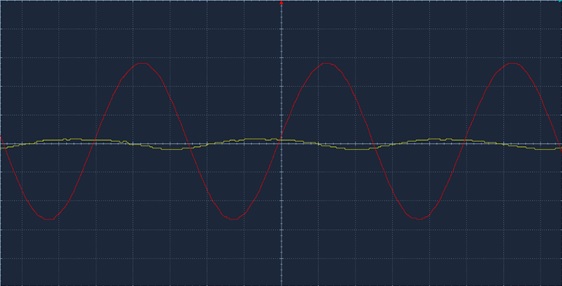

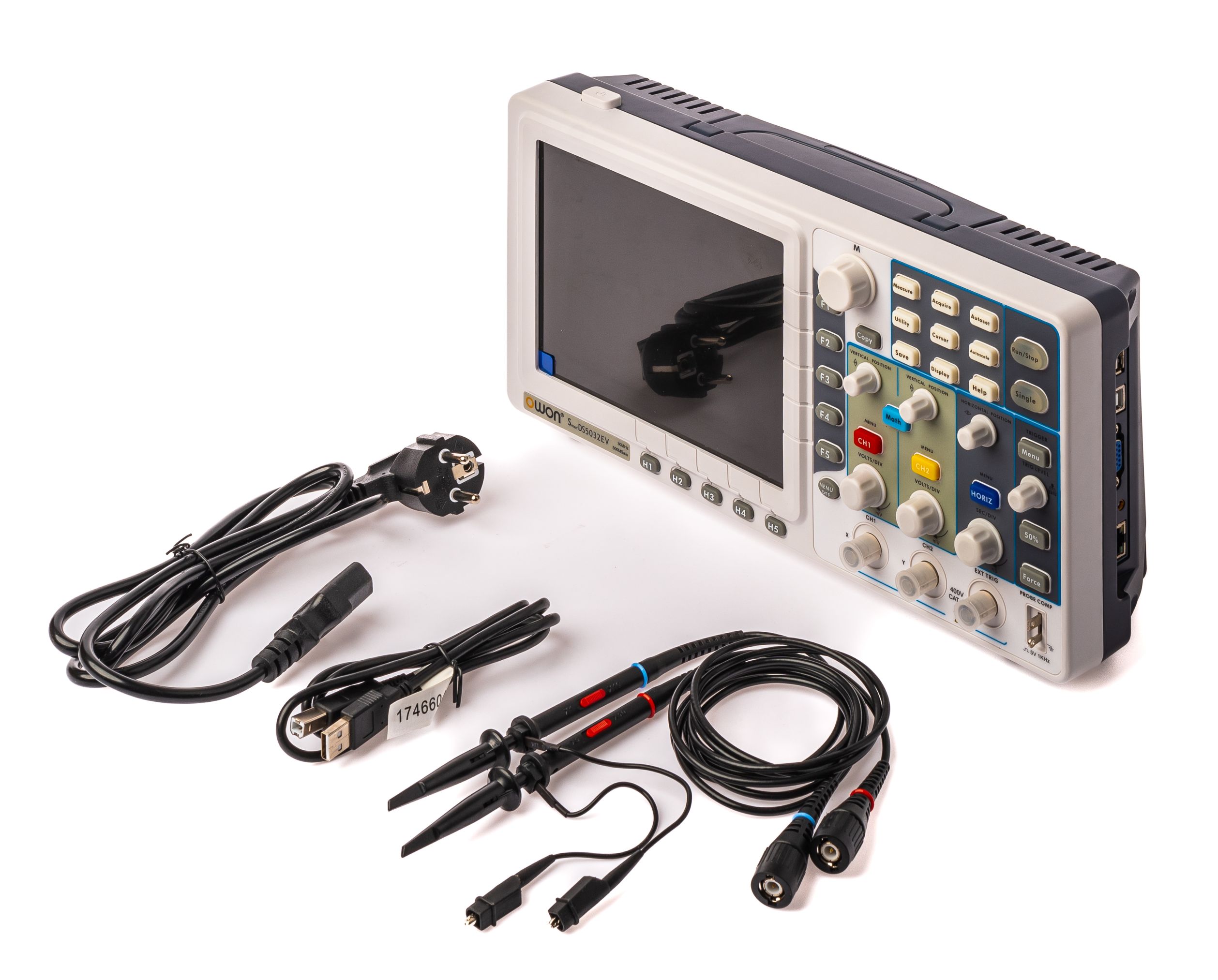

Для создания электромагнитной волны используется генератор, измерения проводятся с помощью двухканального цифрового осциллографа.

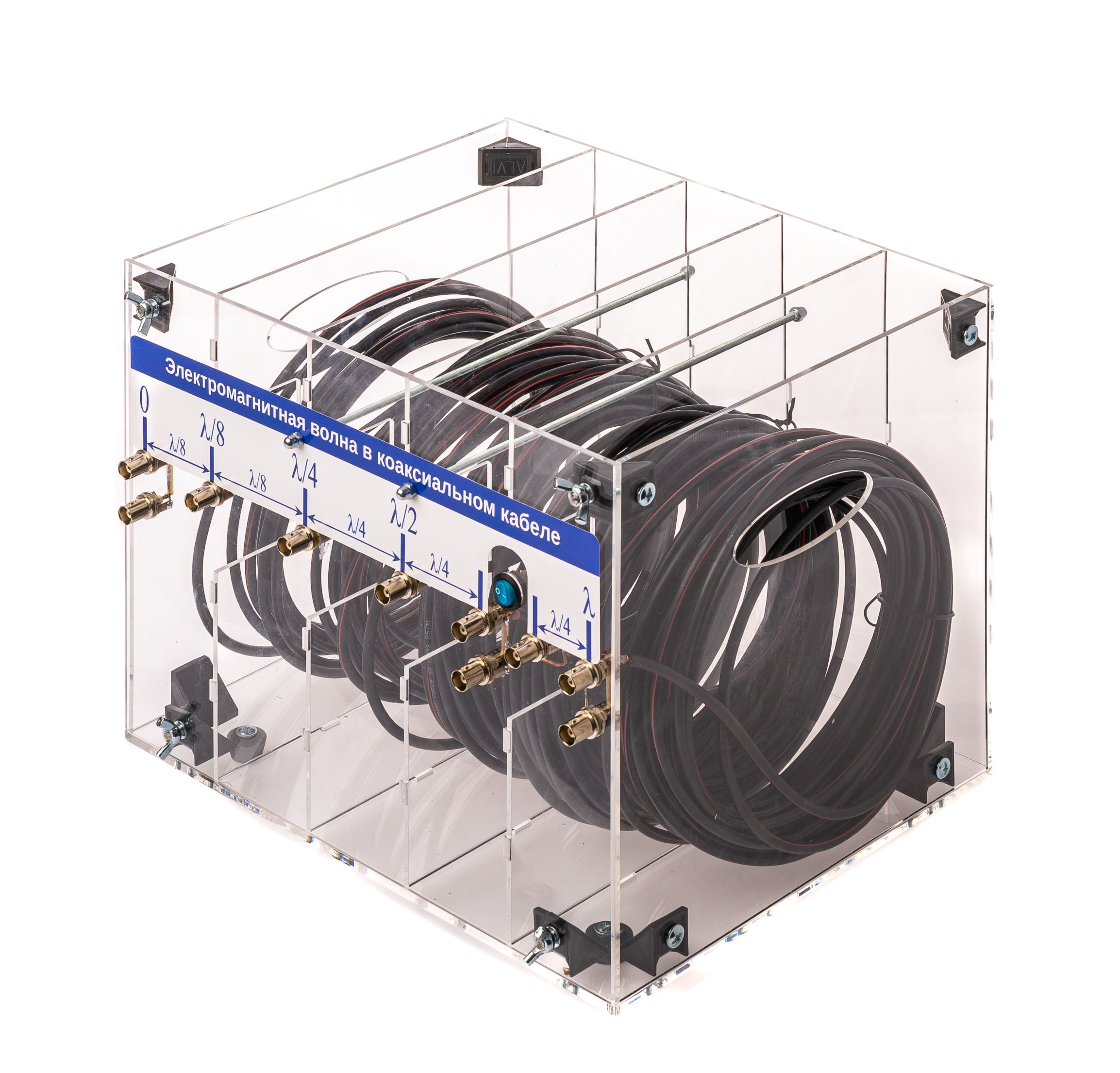

Модельная секция кабельной линии обеспечивает измерение электрического и магнитного поля внутри коаксиальной конфигурации проводящих поверхностей.

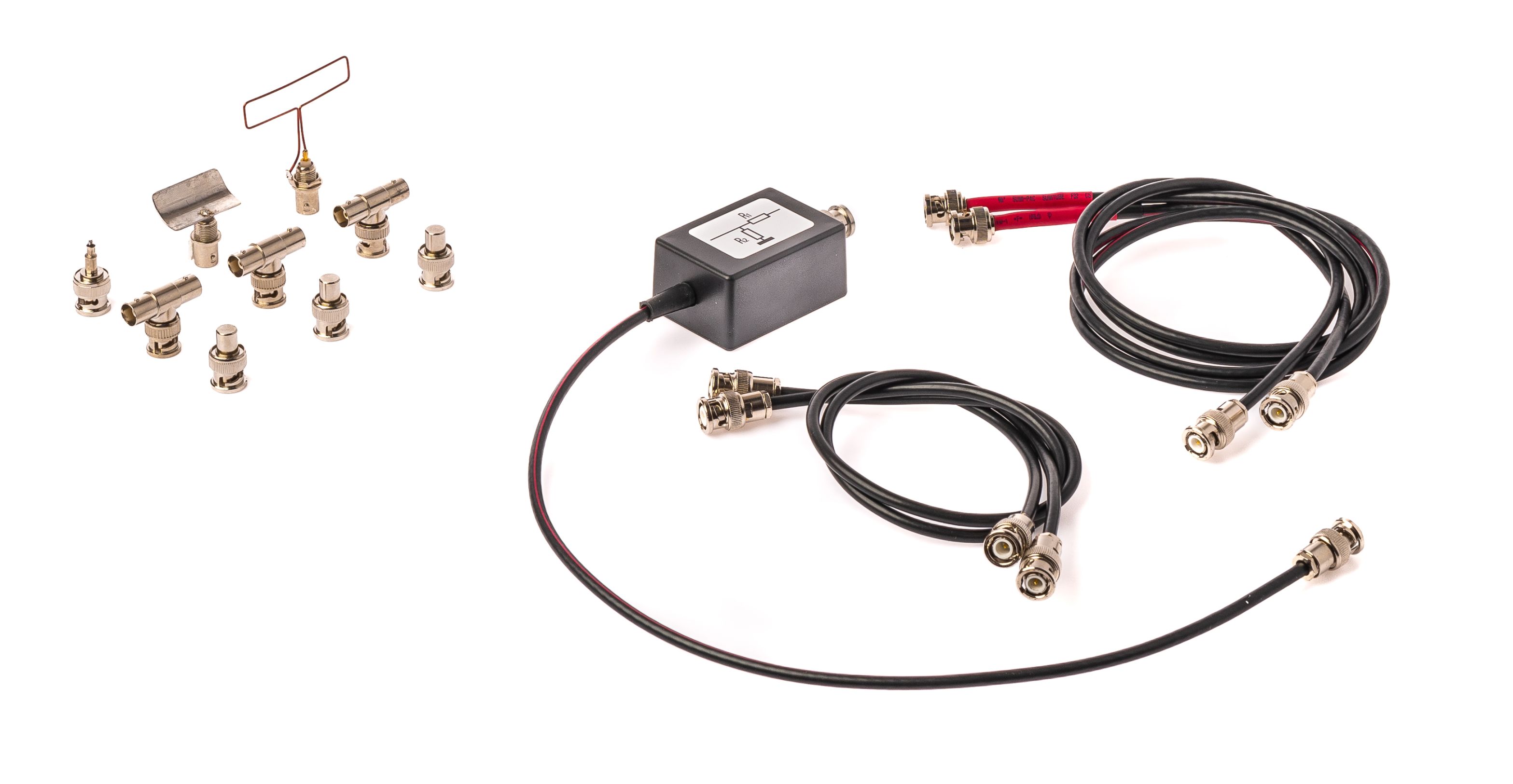

Сенсор магнитного поля обеспечивает измерение ЭДС индукции магнитного поля внутри модельной секции кабельной линии на разных расстояниях от оси и вывод данных на осциллограф.

Методическое пособие
Методическое пособие содержит указания по выполнению 8 экспериментов с набором в процессе проведения учебных занятий.
