Набор НАУРОБО «Электроника и схемотехника»
- Рекомендуемый возраст: от 15 лет
- Рекомендуемое количество на кабинет: 6 штук
- Рекомендуемый уровень образования:
- — Среднее профессиональное образование
- — Высшее образование
- — Дополнительное образование
Предназначение
Набор предназначен для формирования практических навыков работы с электронными компонентами и схемами, а также углубленного изучения принципов их функционирования. Набор обеспечивает возможность получения пользователем знаний полупроводниковых приборов, работы с оптоэлектронными устройствами, изучения усилителей и генераторов.
Области знаний и применение
Набор позволяет выполнять лабораторные работы по следующим разделам электроники:
— Исследование полупроводниковых приборов (диоды, транзисторы, тиристоры);
— Работа с оптоэлектронными устройствами (светодиоды, фотодиоды);
— Изучение усилителей и генераторов (ОУ, RC-генераторы);
— Анализ импульсных и цифровых схем (мультивибраторы, логические элементы).
Чему научится ребенок

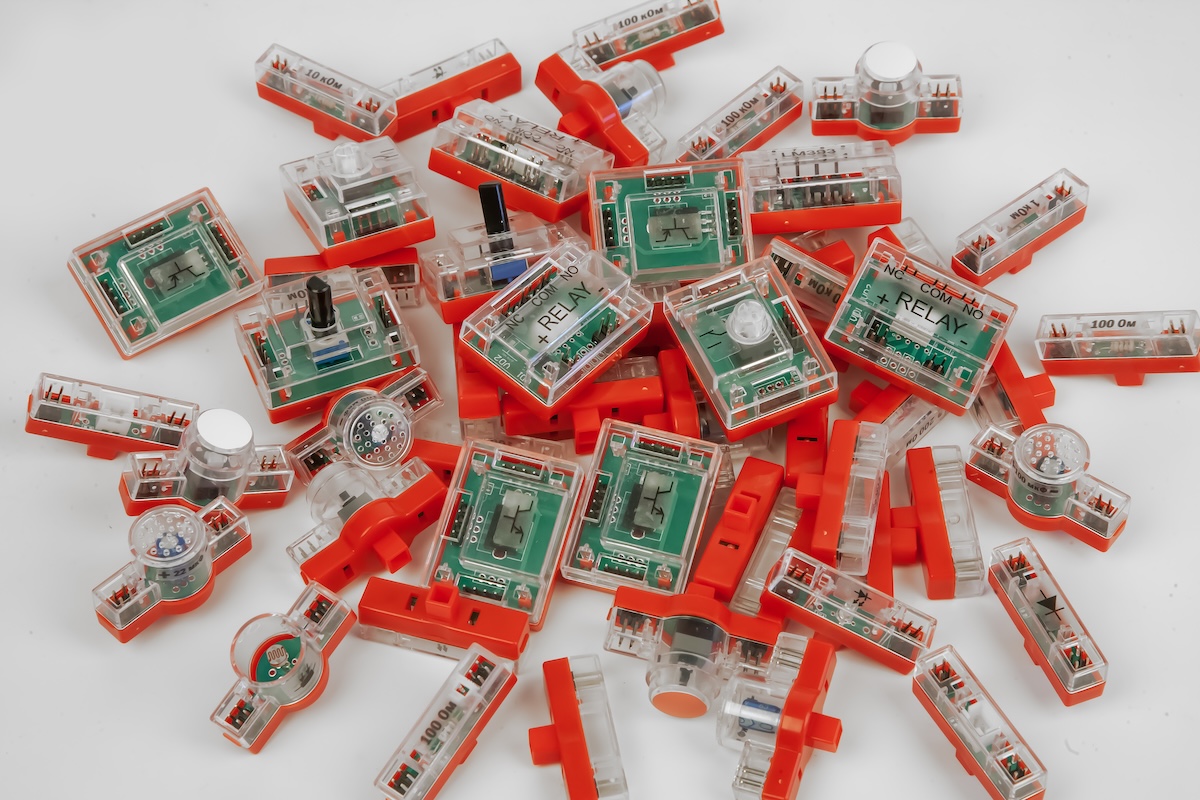

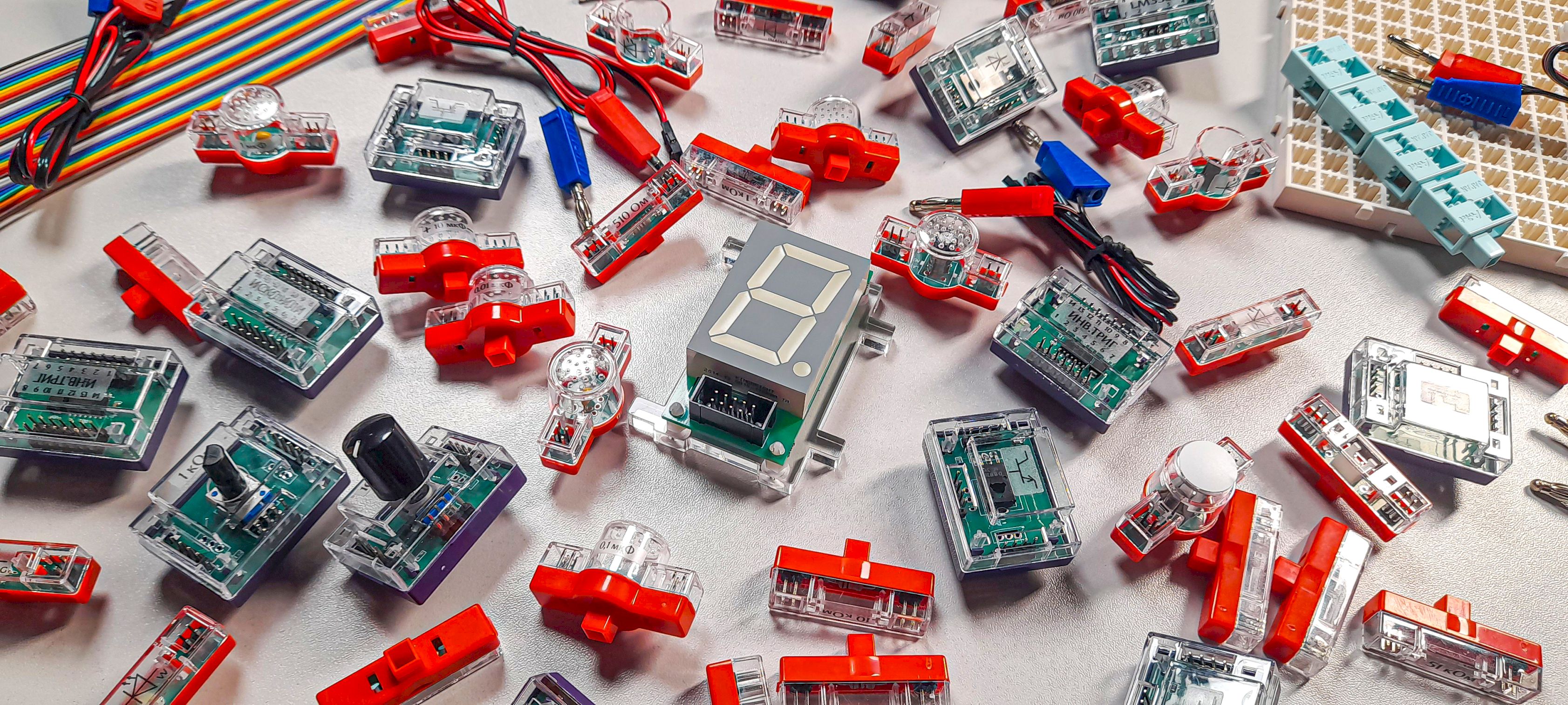

Набор представляет собой комплект электронных компонентов и соединительных деталей, имеющих пластиковый корпус с системой крепления с целью установки в пластиковое монтажное поле для создания электрической цепи. Пластиковый корпус электронных компонентов имеет прозрачную верхнюю часть для визуального определения типа элемента и его номинала.
1) Комплект резисторов 9-ти отличных друг от друга номиналов. Общее количество резисторов 17 штук.
2) Комплект переменных резисторов (2 штуки). Номинал переменных резисторов 1 кОм и 10 кОм.
3) Комплект конденсаторов 5-ти отличных друг от друга номиналов. Общее количество конденсаторов 8 штук.
4) Комплект светодиодов 4-ех отличных друг от друга цветов свечения. Общее количество светодиодов 4 штуки.

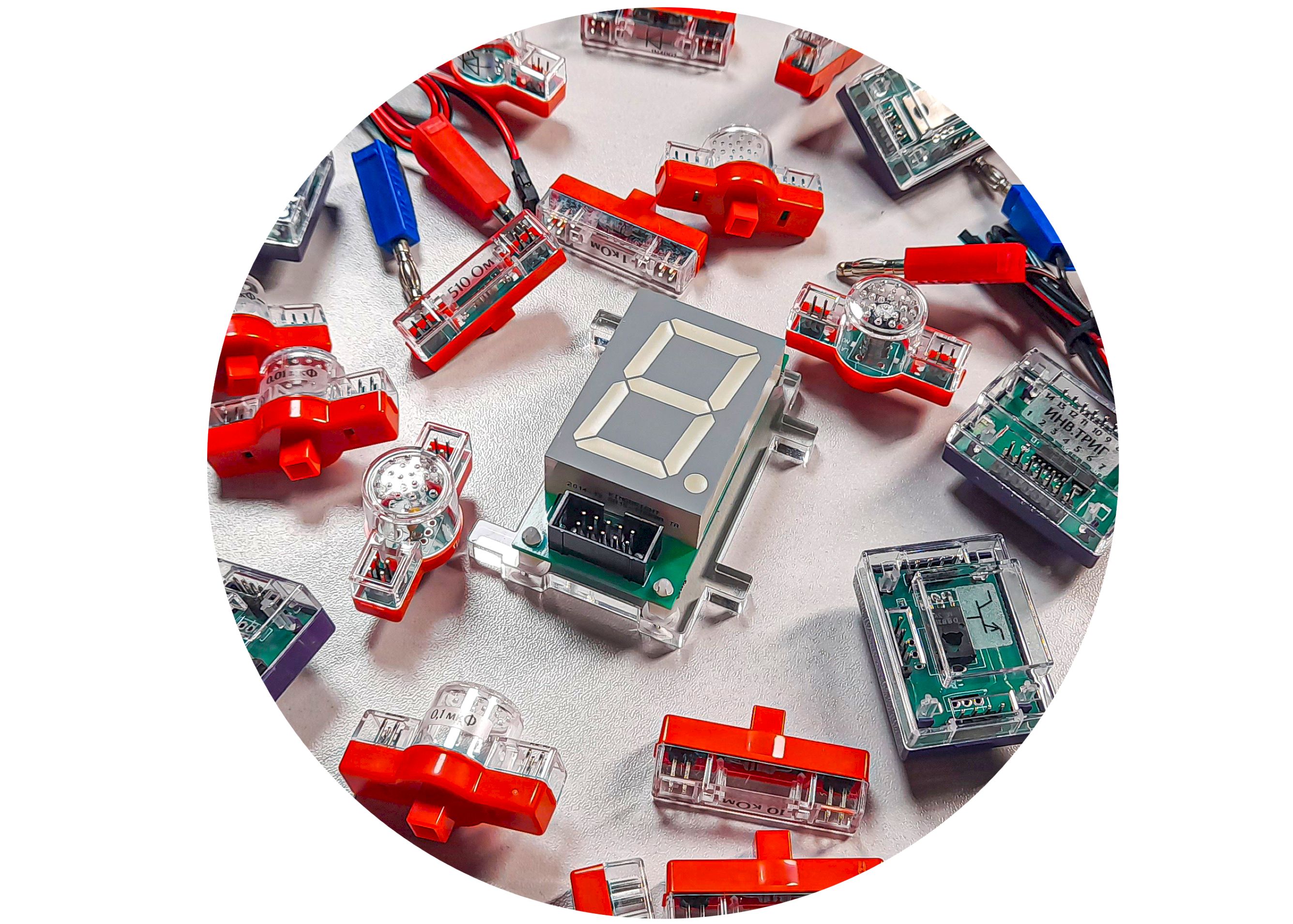

5) Одноразрядный 7-сегментный светодиодный индикатор с общим плюсом
6) Комплект полупроводниковых элементов в составе:
— Диод (2 штуки)
— Фотодиод
— ИК-светодиод
— Стабилитрон
— Тиристор
— Биполярный транзистор NPN-типа (2 штуки)
— Биполярный транзистор PNP-типа
— Полевой транзистор N-канал

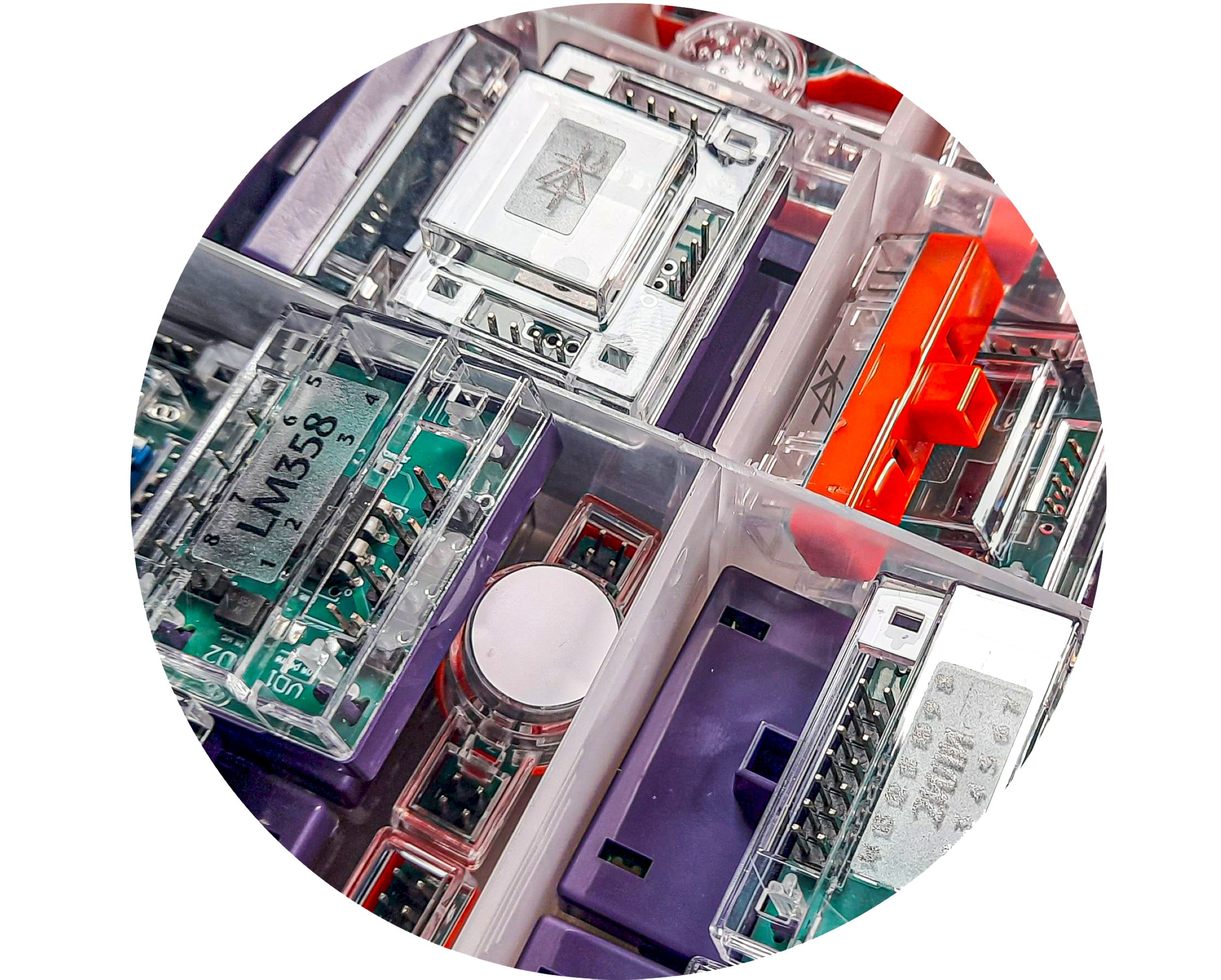

7) Комплект микросхем в составе:
— Оптоизолятор
— Операционный усилитель
— Логический элемент 2И-НЕ
— Логический элемент 2ИЛИ
— Логический элемент ИСКЛ. ИЛИ
— Логический элемент ИНВ. ТРИГГЕР (2 штуки)
— Двойной декадный счетчик
— Преобразователь двоично-десятичного кода в семисегментный код
— Универсальный таймер
8) Разветвитель питания (2 штуки)
9) Выключатель с фиксацией (2 штуки)
10) Комплект соединительных кабелей и проводов

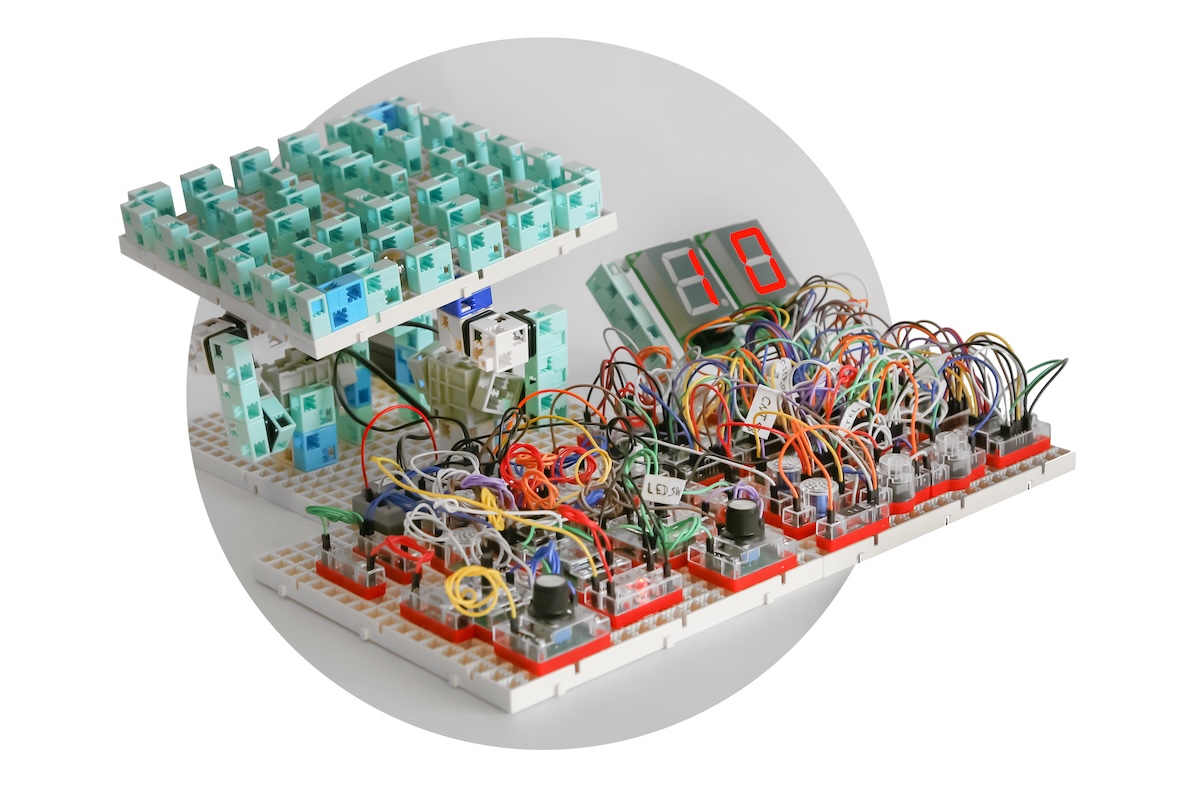

11) Пластиковое монтажное поле для сборки схем
12) Методическое пособие на русском языке
13) Система хранения

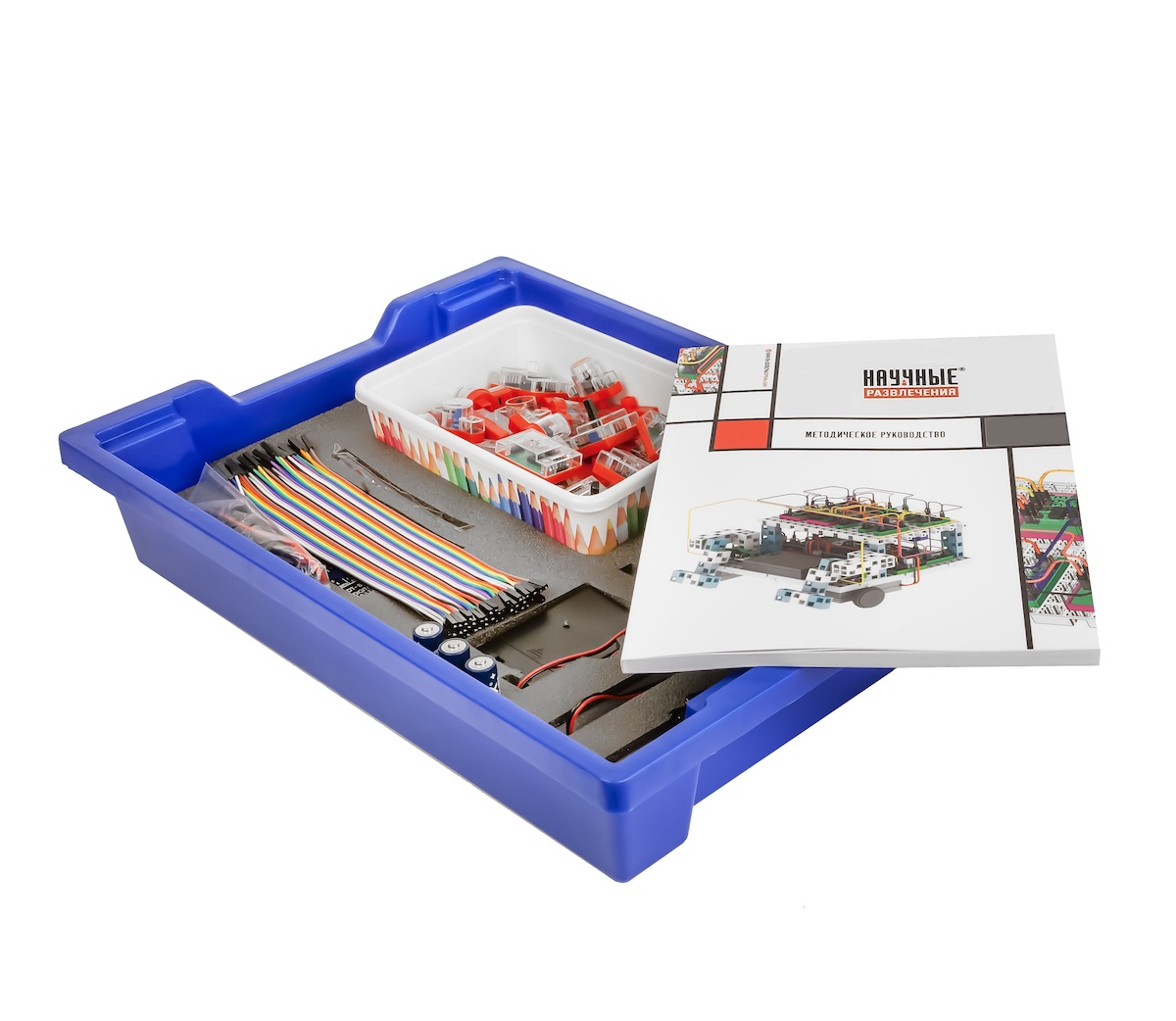

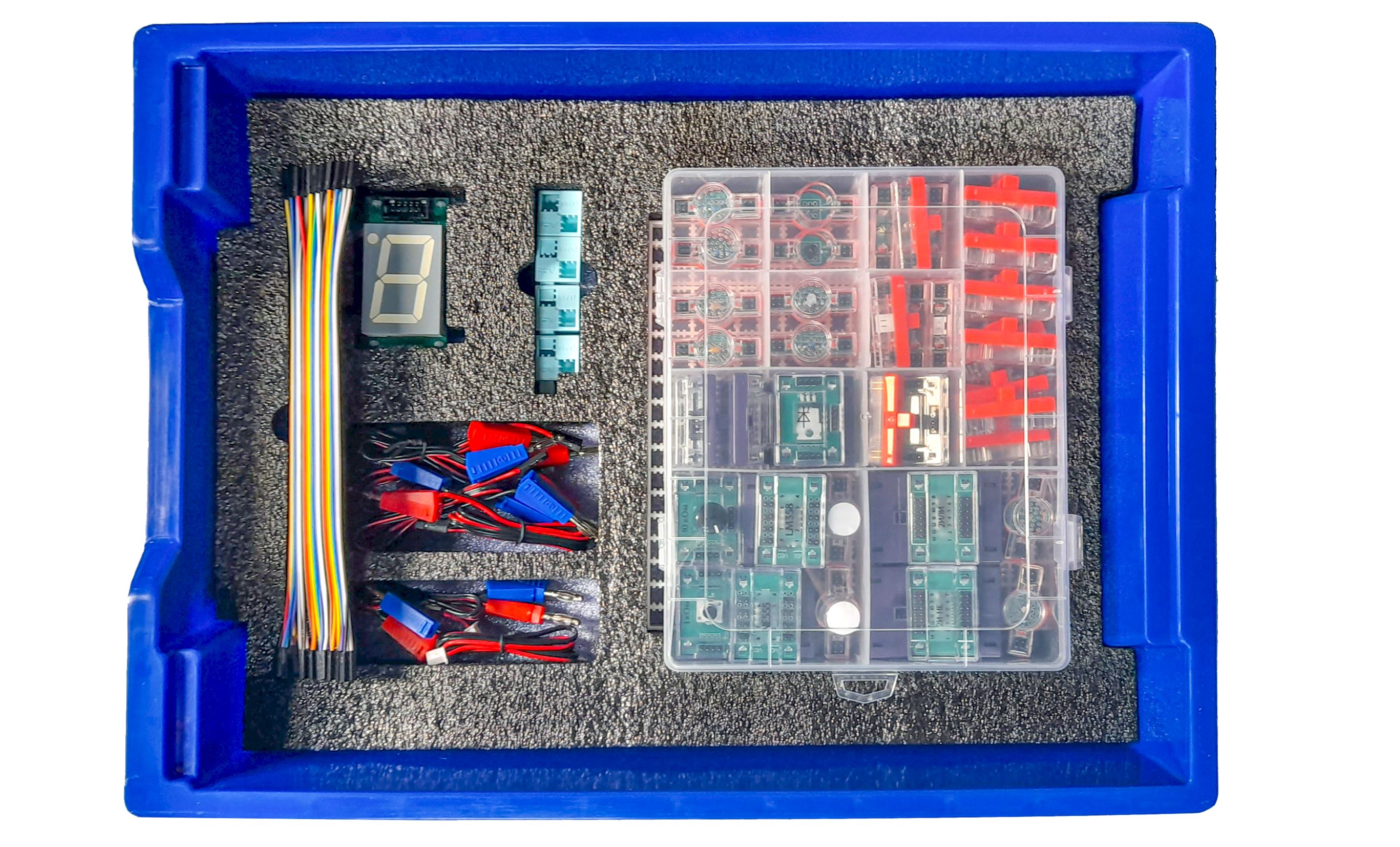

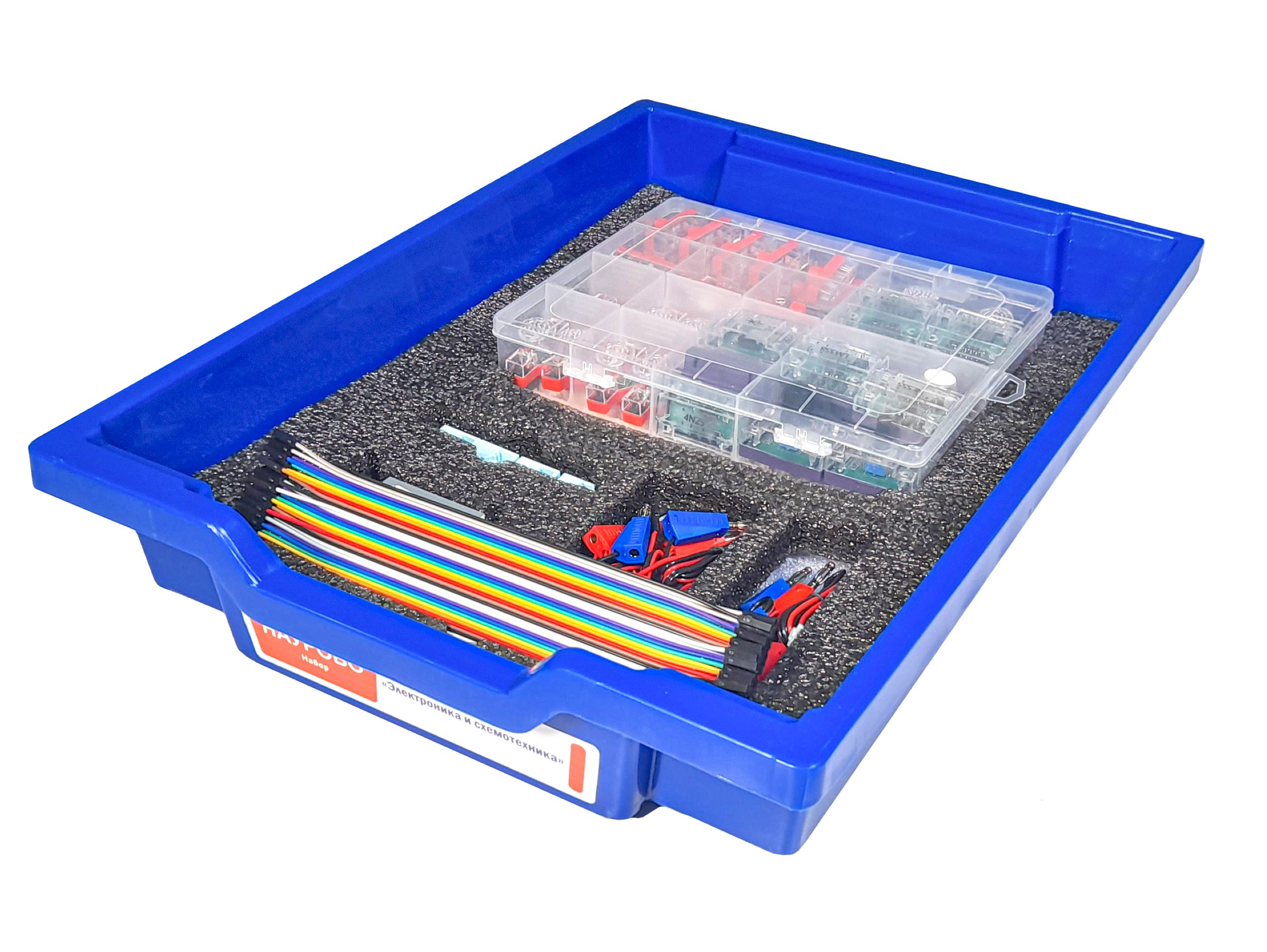

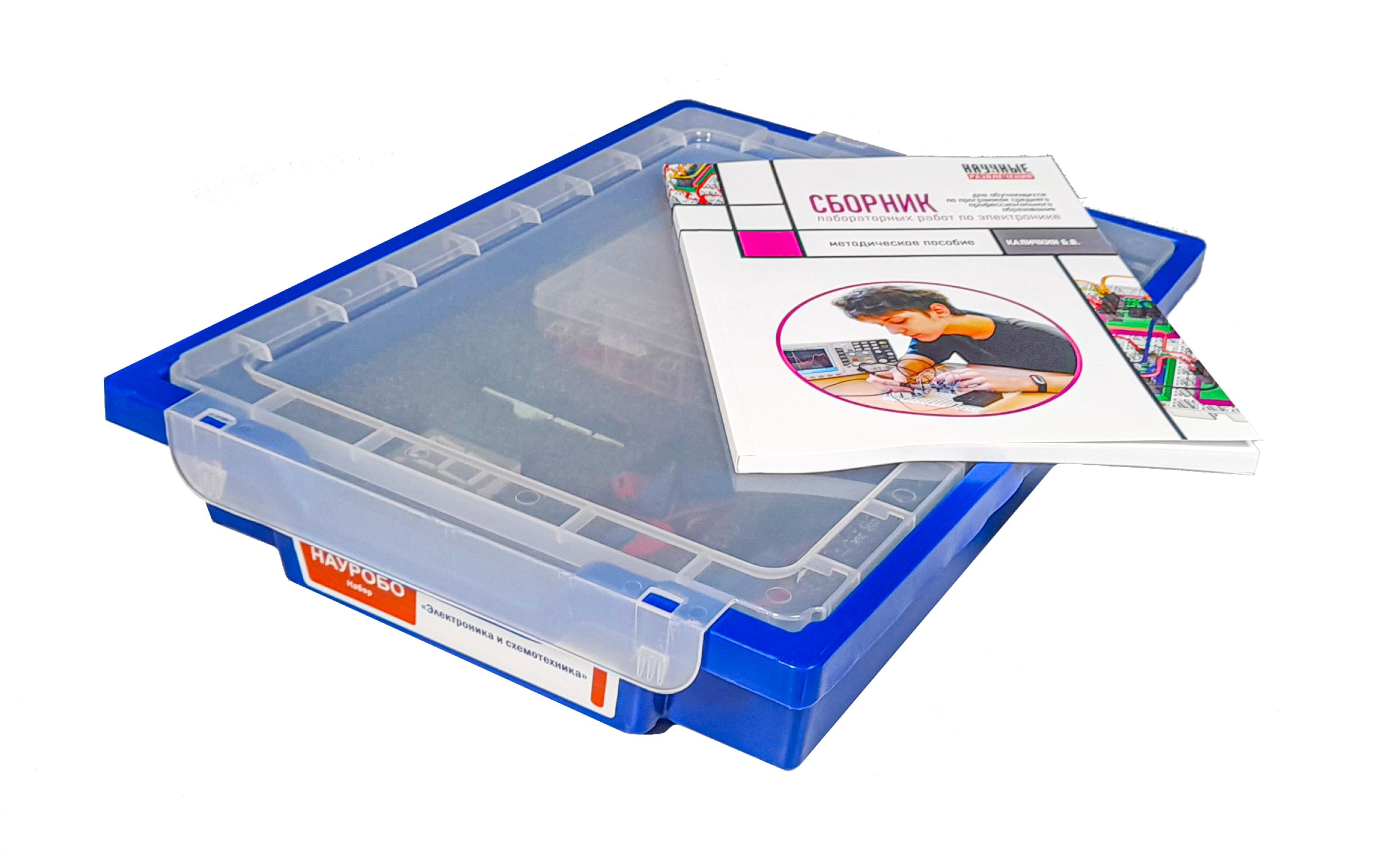

Весь набор укомплектован в пластиковую систему хранения с ложементом, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым.
Методическое пособие
Методическое пособие содержит необходимый материал для выполнения 19 лабораторных работ:
— Базовые теоретические сведения об исследуемых компонентах;
— Пошаговую методику проведения эксперимента;
— Наглядные схемы и осциллограммы для анализа результатов;
— Контрольные вопросы и задания для самопроверки.
