Предназначение
Лабораторная установка предназначена для изучения закона сохранения момента импульса, изучения закона сохранения механической энергии, изучения методов определения скорости движущегося тела во время проведения учебных занятий.

Описание
Лабораторная установка выполнена в виде единого конструктивного элемента.

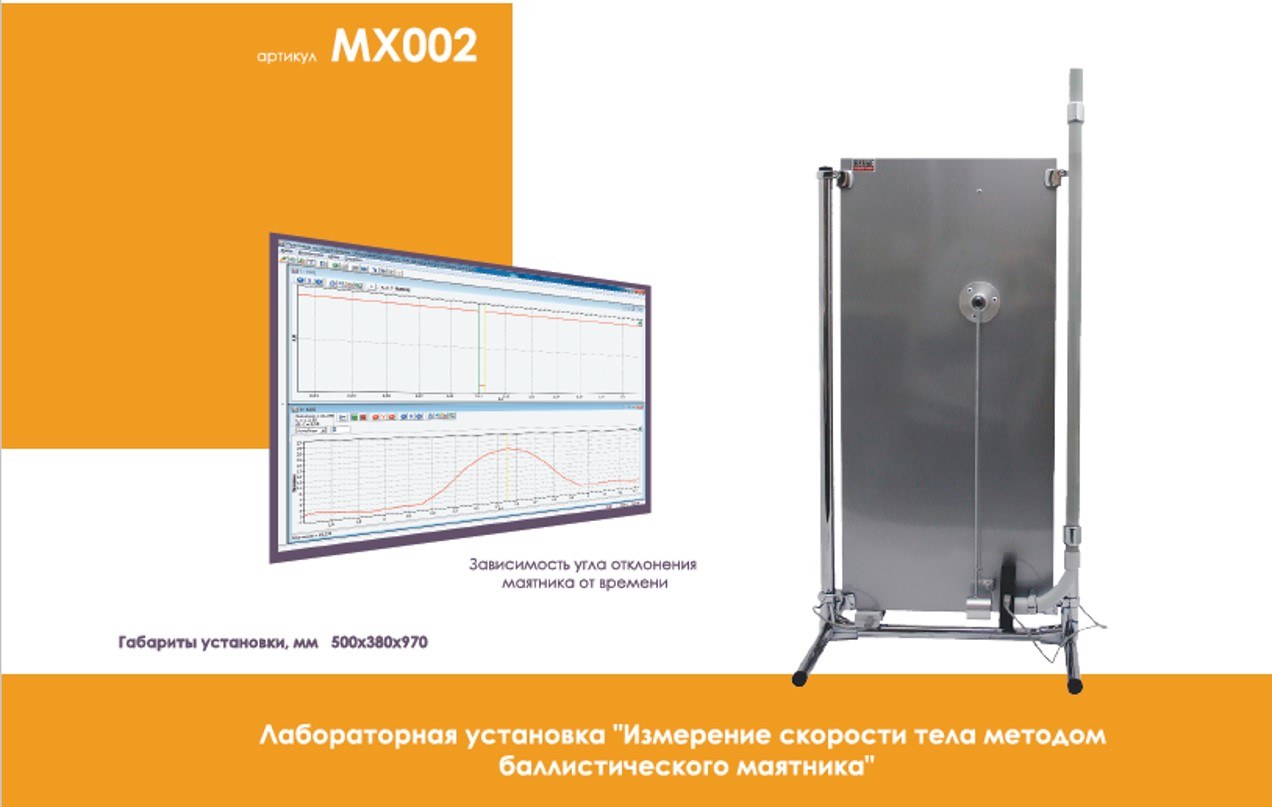

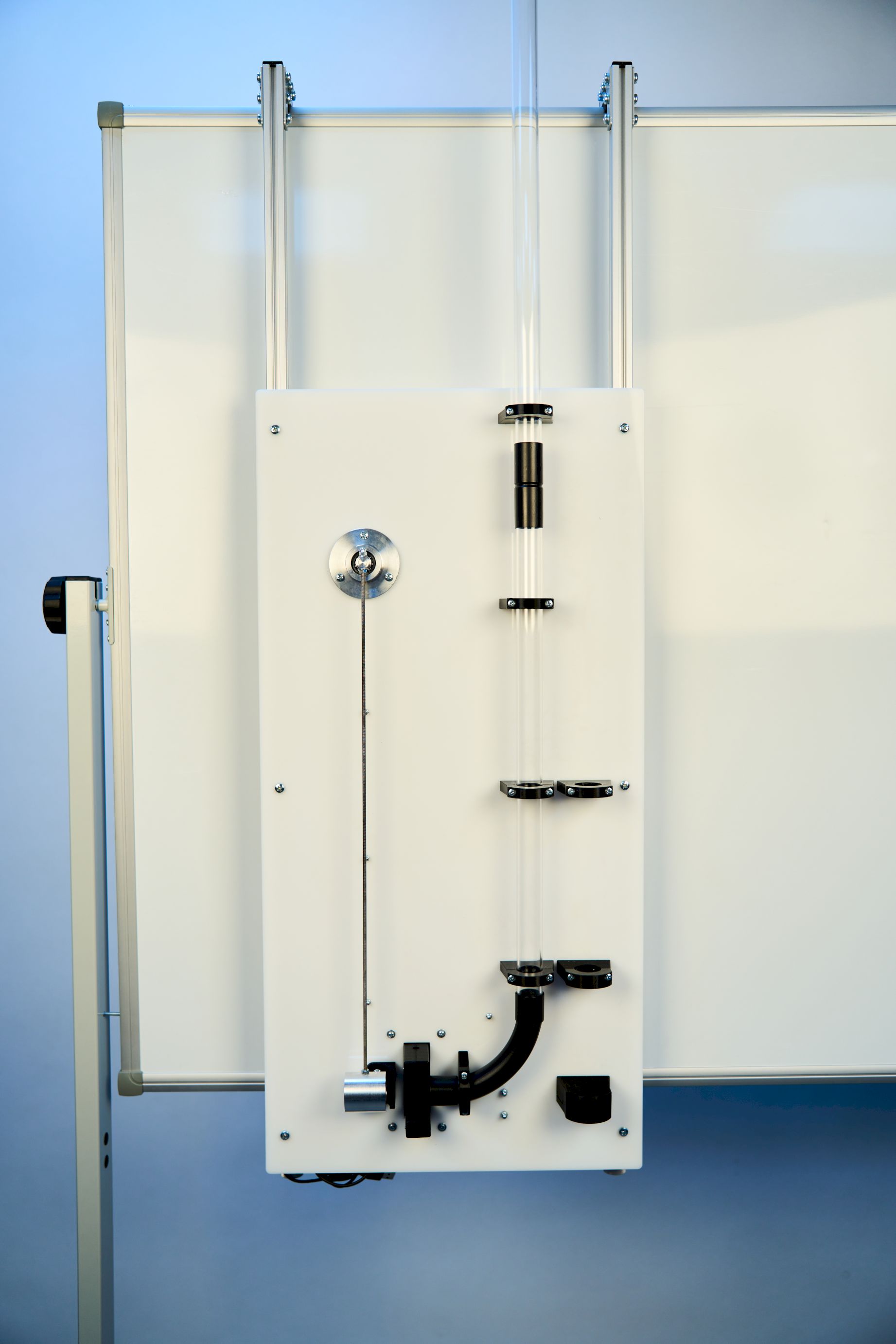

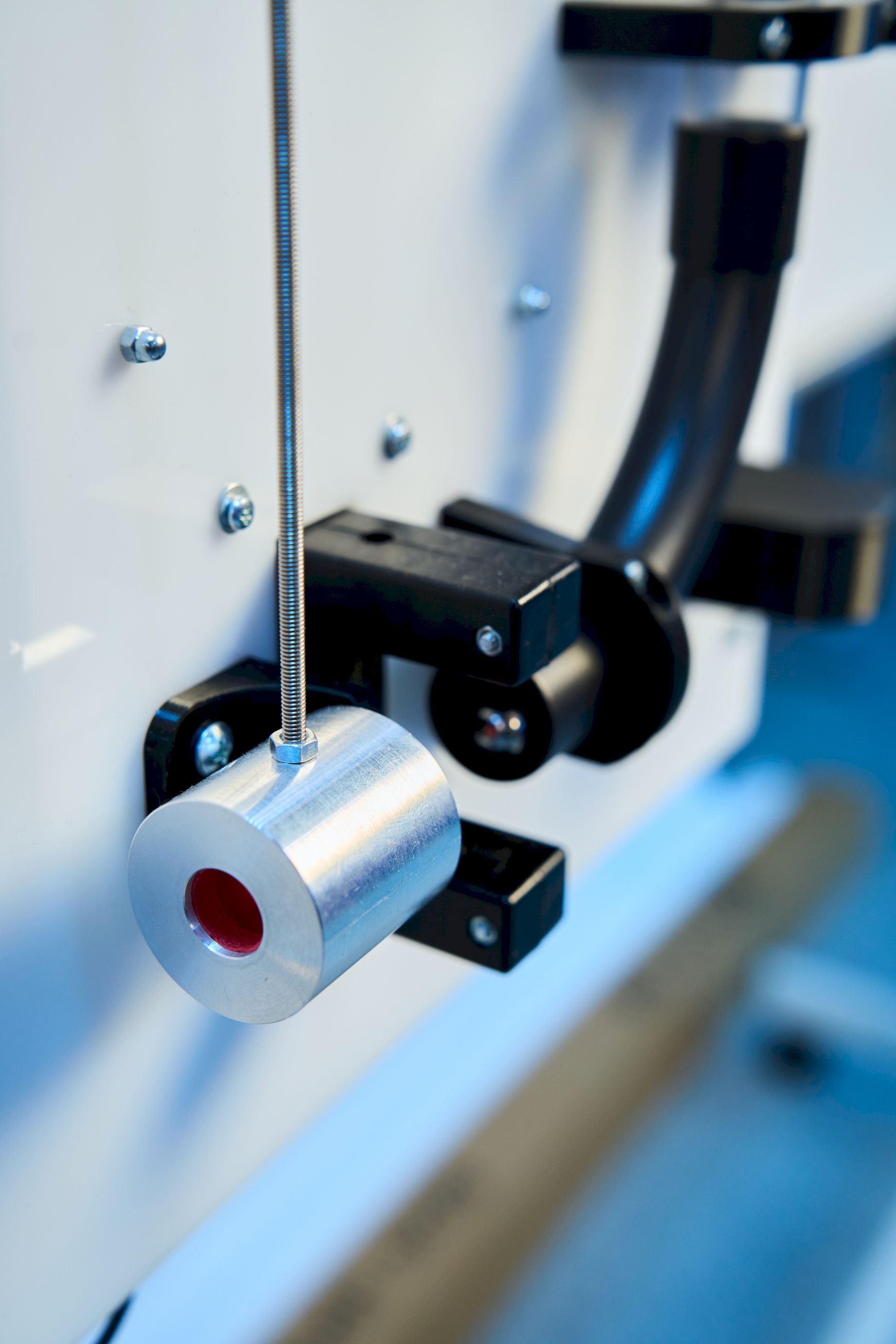

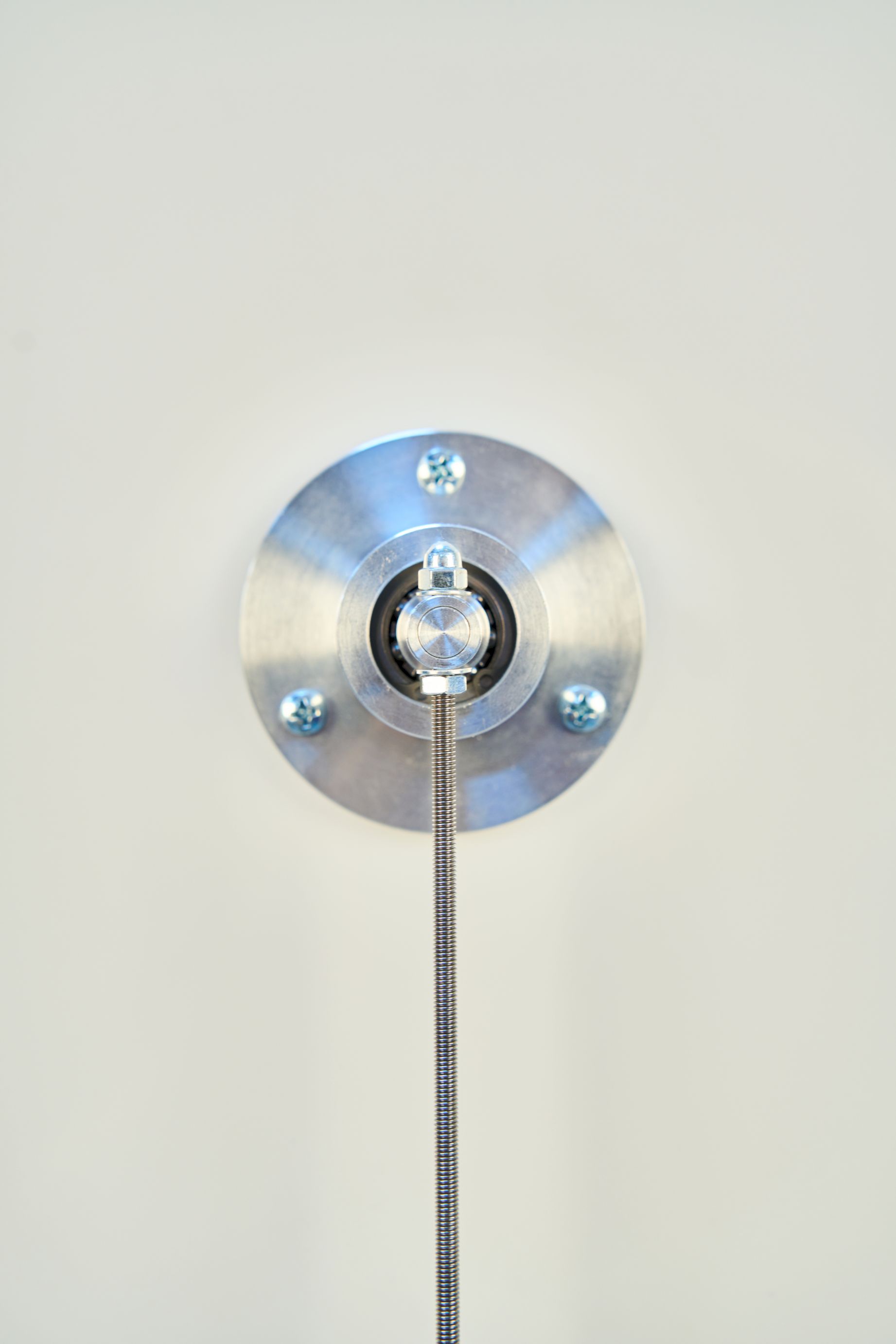

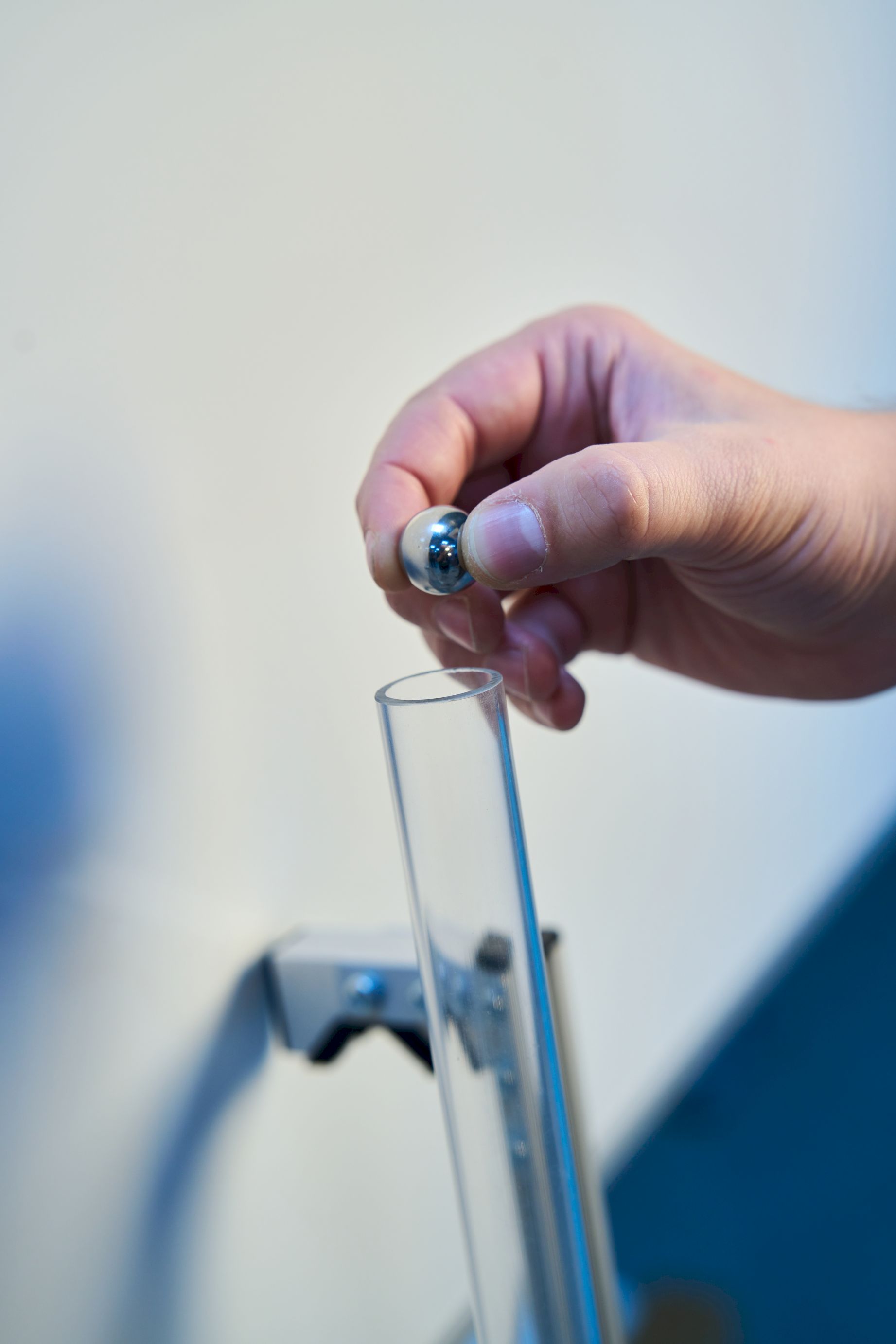

Лабораторная установка смонтирована на вертикальном настольном стенде и включает в себя баллистический маятник и вертикальную трубку, в которой разгоняется стальной шар. В верхней части стенда установлен датчик угла поворота, на оси которого с помощью жесткой штанги закреплен баллистический маятник – цилиндрическое тело с полостью для захвата шарика. Труба для разгона шара заканчивается поворотным элементом, который обеспечивает горизонтальное направление вектора скорости шара при взаимодействии с баллистическим маятником. Для измерения скорости шара перед баллистическим маятником на стенде устанавливается оптоэлектрический датчик.

Чему научится пользователь
— Изучению закона сохранения момента импульса
— Изучению закона сохранения механической энергии
— Изучению методов определения скорости движущегося тела

Программное обеспечение для проведения экспериментов

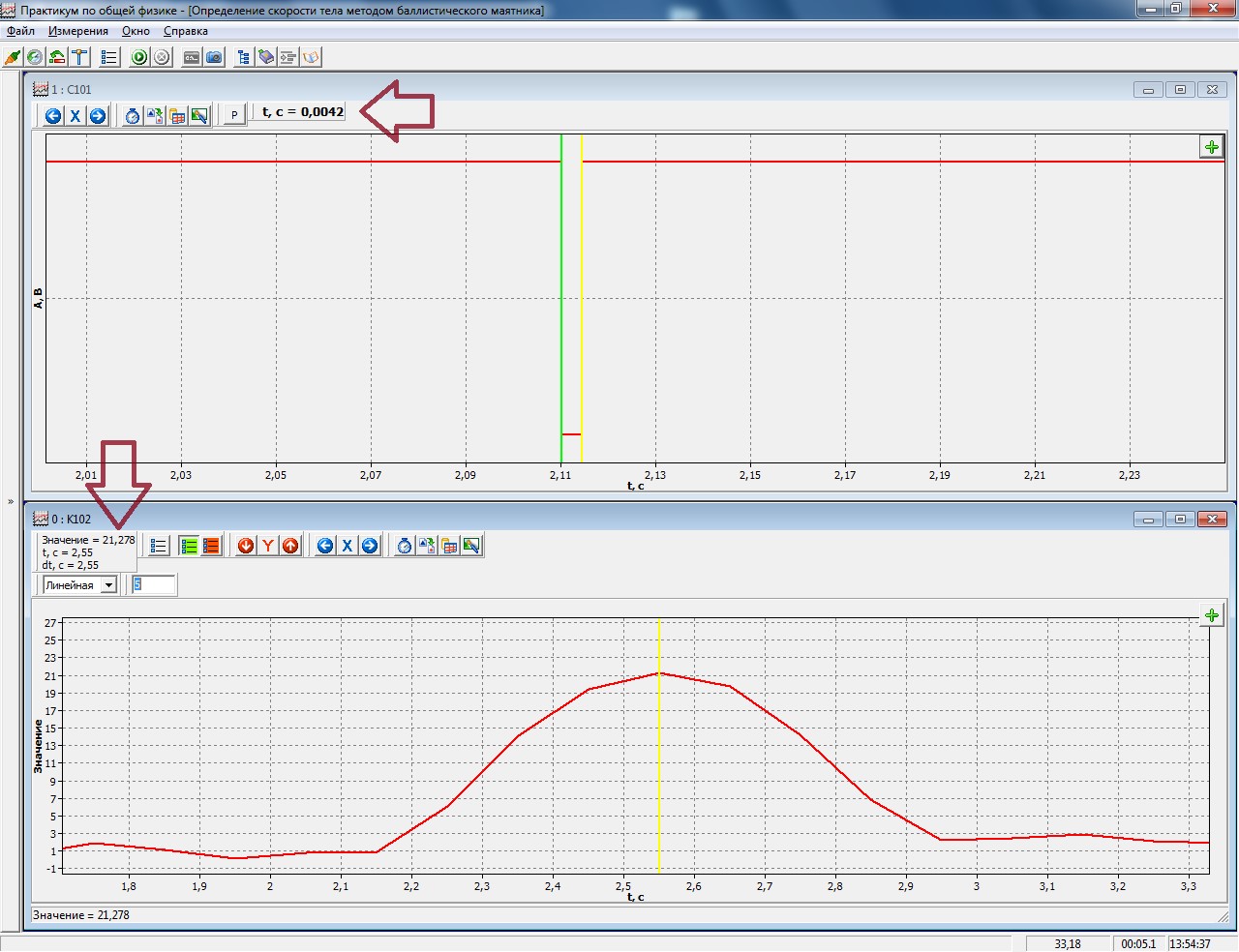

Программное обеспечение позволяет регистрировать угол отклонения баллистического маятника и время перекрывания оптической оси цифрового оптоэлектрического датчика шаром, вылетающем из трубки. Это позволяет при обработке данных определять скорость шара двумя независимыми методами:
— По углу отклонения баллистического маятника
— По времени пролета шара через цифровой оптоэлектрический датчик

Полученные значения сравниваются между собой и с максимально возможной скоростью шара, рассчитанной с использованием длины трубки, в которой шар набирает скорость.
