2.23.5. Цифровая лаборатория по основам безопасности жизнедеятельности
- Рекомендуемый возраст: от 12 лет
- Рекомендуемое количество на кабинет: 4 штуки
- Рекомендуемый уровень образования:
- — Основное общее (5 — 9 класс)
- — Среднее общее (10 и 11 классы)
- — Дополнительное образование
-
Программное обеспечение для проведения экспериментов: «НауЛаб». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №13228 от 11.04.2022.
-
Входит в перечень учебного оборудования для оснащения школ-новостроек (Приказ №804 Минпросвещения РФ от 06.09.2022 гг.)
Предназначение
Цифровая лаборатория предназначена для проведения лабораторных и практических работ по Основам Безопасности Жизнедеятельности.
Чему научится ребенок
Комплектация лаборатории позволит школьникам выполнить индивидуальные исследования и работы по проектной деятельности.
Способ работы
Позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.
— Цифровой датчик двуокиси углерода (углекислого газа)
— Цифровой Р-датчик освещенности
— Цифровой Р-датчик рН (диапазон измерений от 0 до 14 ед. pH при 20 градусах Цельсия)
— Цифровой Р-датчик температуры (диапазон измерений от -20 до +110 градусов Цельсия)
— Цифровой датчик артериального давления
— Цифровой датчик пульса
— Цифровой датчик регистрации ЭКГ
— Цифровой датчик частоты дыхания
— Цифровой датчик дыхания (спирометр)
— Цифровой Р-датчик кислорода (воздух)
— Цифровой Р-датчик электропроводности
— Цифровой Р-датчик звука с функцией интегрирования
— Цифровой датчик ионизирующего излучения
— Цифровой датчик окиси углерода
— Цифровой датчик хлорид-ионов
— Цифровой датчик нитрат-ионов
— Цифровой датчик мутности (турбидиметр)
— Цифровой датчик концентрации частиц пыли
— Комплект беспроводной передачи данных
— Набор лабораторной оснастки
— Стержень для закрепления датчика в штативе (2 штуки)
— Кабель соединительный USB (2 штуки)
— Кабель соединительный для IDC разъема
— Мундштук спирометра (30 штук)
— Кювета (4 штуки)
— Методическое обеспечение
— Программное обеспечение по выполнению экспериментов
— Система хранения

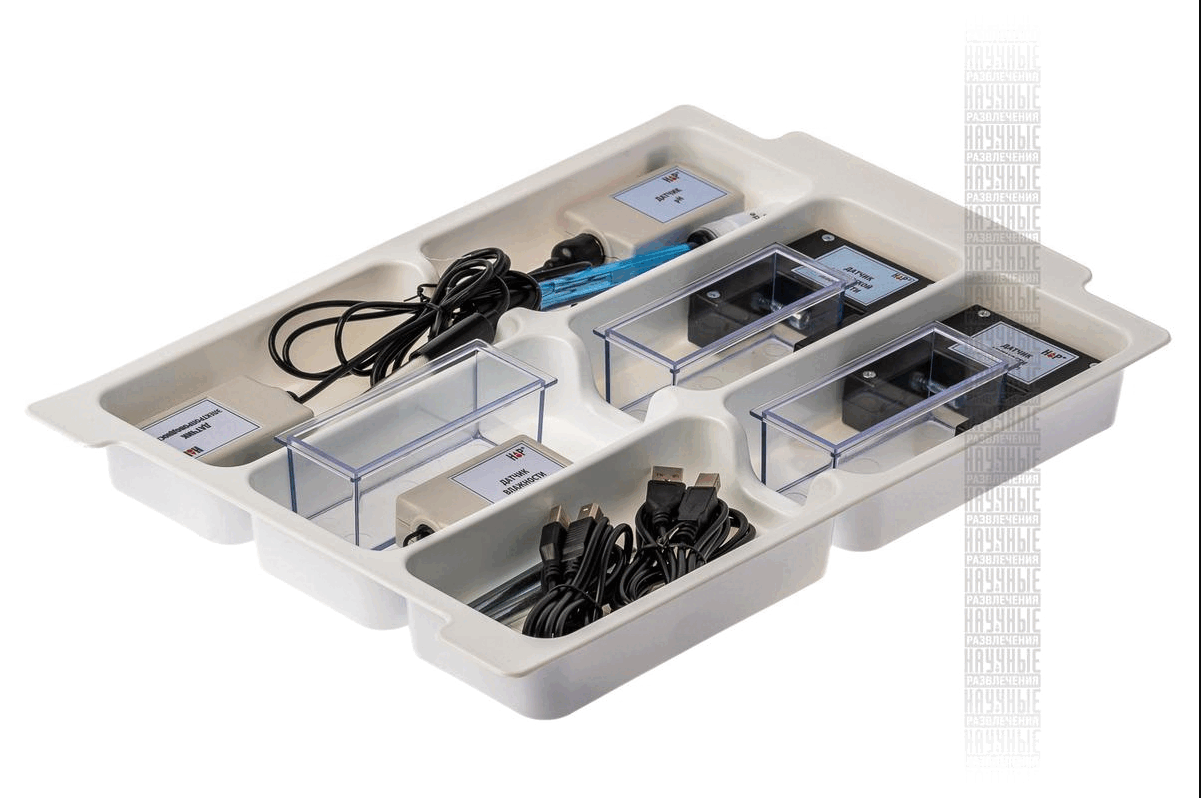

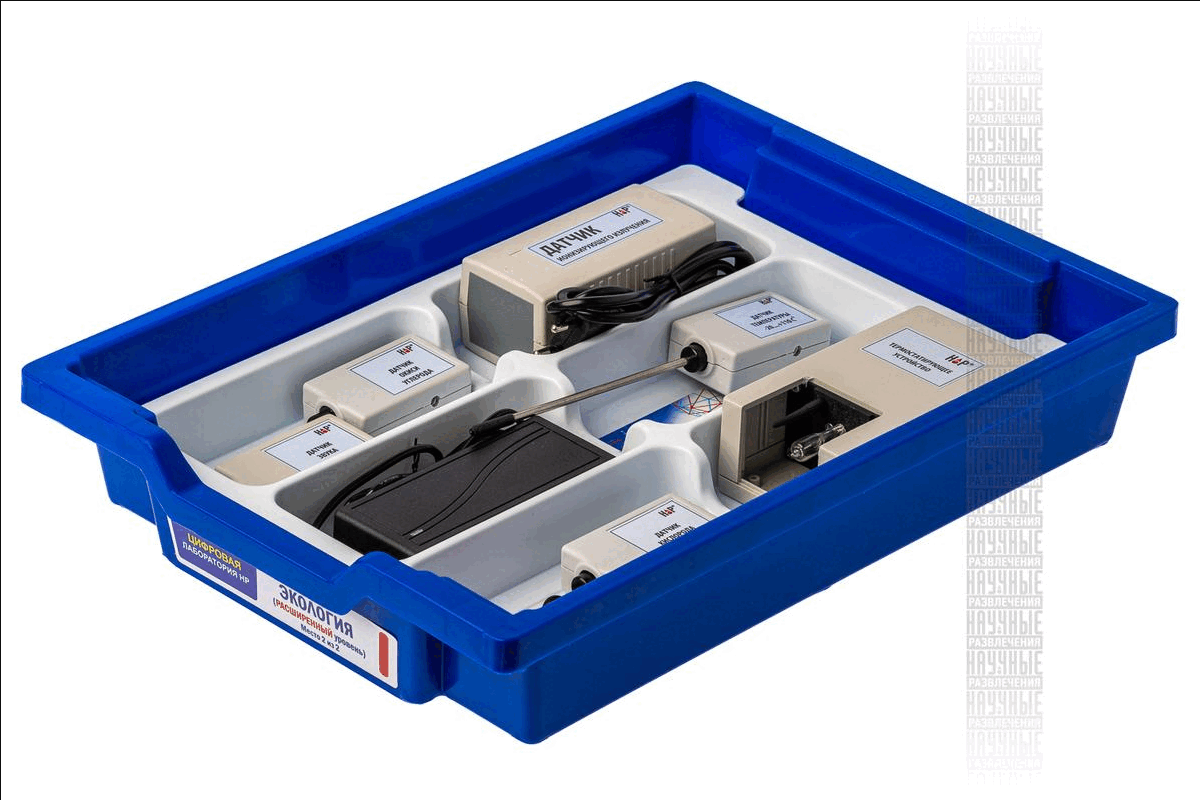

Цифровая лаборатория укомплектована в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования и датчики в системе хранения располагается на ложементах.
Методическое обеспечение
Методическое обеспечение представлено методическим пособием по работе с цифровой лабораторией и кратким руководством по эксплуатации цифровой лаборатории.
Программное обеспечение для проведения экспериментов
Программное меню русифицировано и имеет интуитивно понятный интерфейс.
Работа с данными состоит из одного или нескольких нижеперечисленных пунктов:
— Получение данных
— Вывод временной зависимости физической величины от времени
— Построение графика
— Составление электронного отчета
Возможности и преимущества цифровых датчиков
Все датчики, входящие в цифровую лабораторию, имеют разъемы USB.
Корпуса датчиков изготовлены из ударопрочного пластика.
Р-датчик работает как с устройствами под управлением ОС семейства Windows, Linux, так и на устройствах под управлением ОС семейства Android. Кроме того, Р-датчик подключается к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных.
Для подключения к регистрирующим устройствам цифровой Р-датчик имеет 2 разъема. Для подключения к компьютеру под управлением ОС семейства Windows, Linux, и к устройствам с поддержкой технологии OTG под управлением ОС семейства Android используется разъем USB.
Для подключения к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных используется коммуникационный разъем IDC-типа.
Р-датчик позволяет выполнять одновременное подключение IDC разъема к робототехническому изделию и USB разъема к компьютеру с целью синхронного вывода данных на два устройства – на компьютер и на робототехническое устройство (блок сбора данных), что необходимо при разработке или настройке робототехнического устройства.
Преимущества комплекта беспроводной передачи данных
Обеспечивает беспроводную передачу данных проводимых измерений по каналу Bluetooth между Р-датчиками цифровой лаборатории и компьютером, и позволяет выполнять эксперименты, не подключая проводным способом цифровые измерители.
