Предназначение
Комплект предназначен для проведения 4-х экспериментальных работ по электродинамике.
Комплект позволяет выполнить следующие лабораторные работы:
— Измерение электроемкости конденсатора по кривым его разрядки
— Изучение емкостного сопротивления конденсатора в цепи переменного тока
— Измерение индуктивности и омического сопротивления катушки в цепи переменного тока
— Изучение резонанса в колебательном контуре
Способ работы
Комплект позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.
Измерение параметров электрических цепей осуществляется с помощью двухканального осциллографического датчика напряжения, подключаемого к USB-входу компьютера.
Состав:
— Осциллографический датчик напряжения (диапазон измерений от -100 до +100 В)
— Генератор с управлением от компьютера
— Ключ на платформе
— Резистор 5,6 Ом на платформе
— Резистор 47 Ом на платформе
— Резистор 360 Ом на платформе
— Катушка индуктивности на платформе
— Конденсатор 1 мкФ на платформе
— Конденсатор 4.7 мкФ на платформе
— Комплект проводов
— Рабочее поле из стального листа
— Методическое обеспечение на русском языке
— Программное обеспечение для проведения экспериментов
— Система хранения
Двухканальный осциллографический датчик напряжения обеспечивает синхронную по времени регистрацию напряжений на двух элементах электрической цепи, а встроенная в программу обработки данных функция суммирования позволяет при обработке данных определять заряд по осциллограмме тока.
Генератор подключается к USB-порту компьютера и обеспечивает формирование выходного переменного напряжения с частотой в диапазоне от 20 Гц до 10 кГц.
Комплект укомплектован в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования в системе хранения располагается на ложементе в индивидуальных ячейках.
Методическое обеспечение
Комплект сопровождается методическим руководством на русском языке, которое содержит рекомендации по проведению 4-х экспериментальных работ, посвященные изучению нестационарных процессов в электрических цепях.

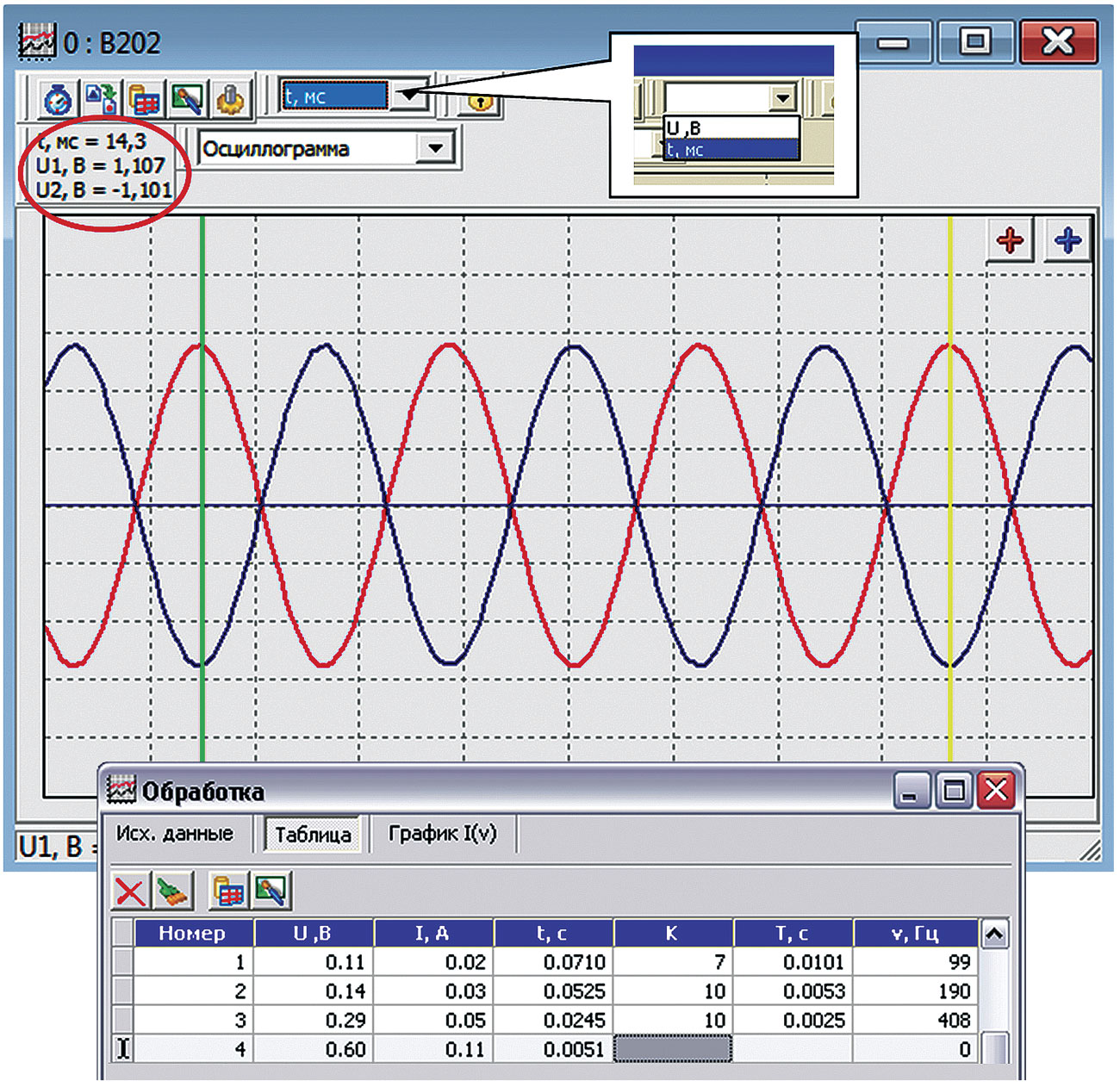

Программное обеспечение для проведения экспериментов
Содержит сценарии 4-х лабораторных работ профильного уровня, включающие оптимальные параметры запуска, времени регистрации сигнала с осциллографического датчика напряжения и возможности обработки полученного сигнала.
