Предназначение

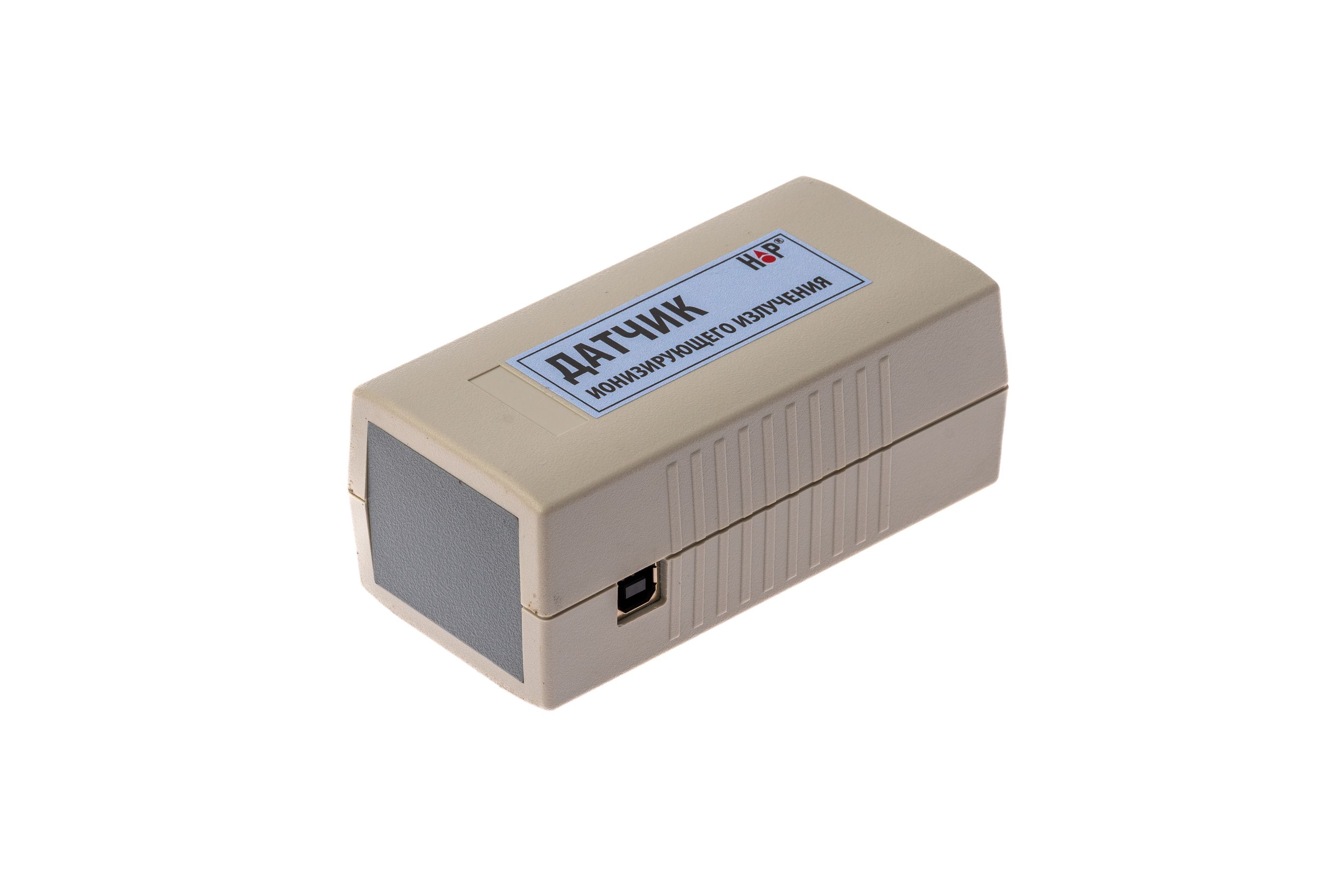

Цифровой датчик ионизирующего излучения предназначен для измерения мощности дозы ионизирующего излучения во время проведения экспериментов на учебных занятиях.
Исполнение
Цифровой датчик состоит из чувствительного элемента – счетчика Гейгера-Мюллера, схемы питания, преобразующей напряжение с 5 Вольт до 400 Вольт, микроконтроллера, резистора, на котором при регистрации частицы гамма-кванта возникает импульс напряжения.
Для регистрации β-частиц, имеющих малый пробег в веществе, верхняя крышка корпуса должна быть съемной. Это позволяет расположить образец вплотную к поверхности счетчика Гейгера-Мюллера.
Технические характеристики:
— Диапазон измерений: от 0 до 100 мкР/ч
— Погрешность измерений: не более 30 %
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 119х51х59 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
Представление данных
Программное обеспечение при подключении датчика к компьютеру проводит представление данных в виде 2 графиков:
— В верхней части экрана выводятся импульсы, соответствующие моменту протекания электрического тока в газоразрядной трубке счетчика Гейгера-Мюллера при возникновении в ней свободных электронов под действием ионизирующего излучения
— На нижнем графике демонстрируется зависимость мощности дозы от времени.
