Предназначение
Цифровой датчик кислорода предназначен для определения относительной концентрации кислорода в воздушной среде во время проведения экспериментов на учебных занятиях.
Исполнение

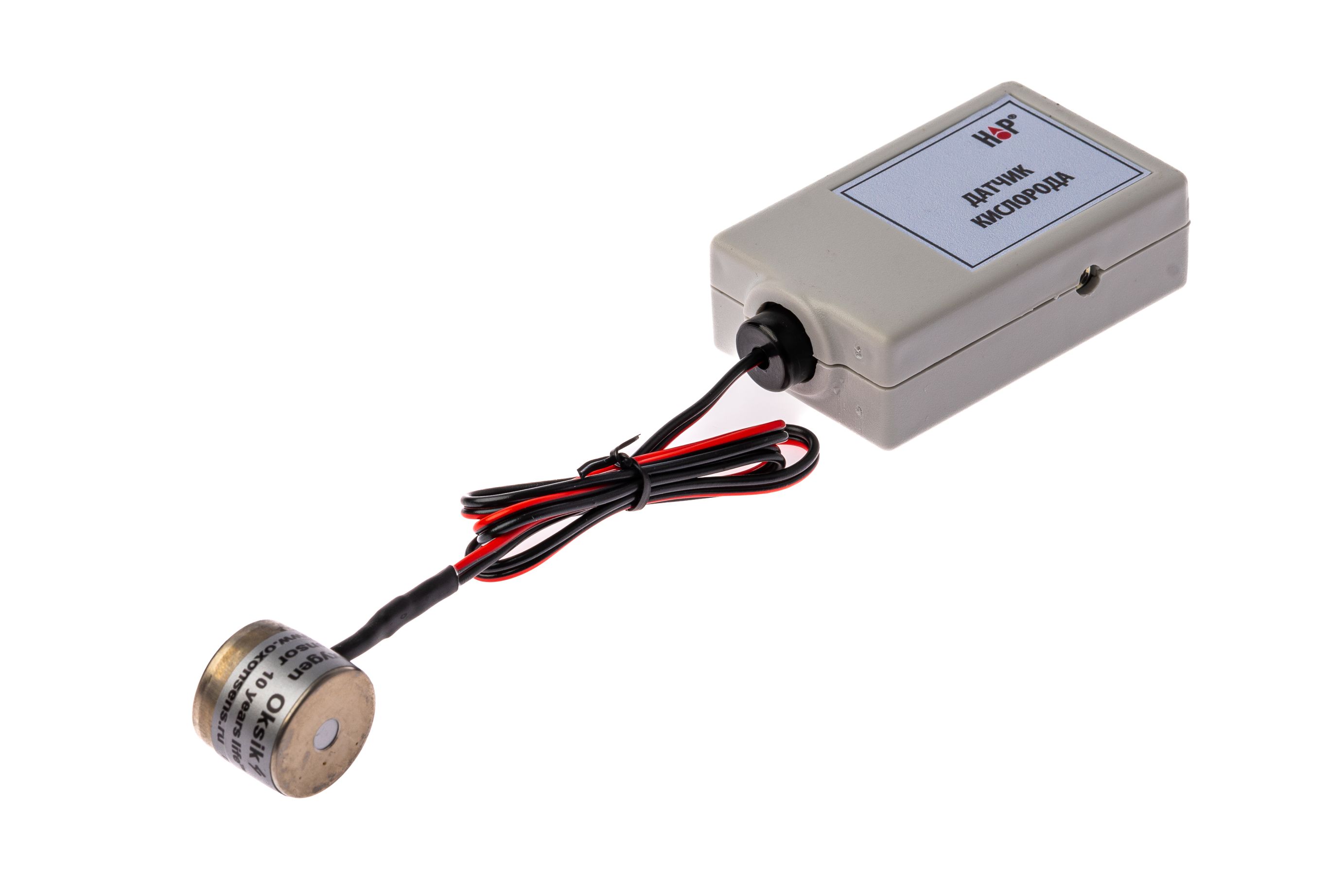

Цифровой датчик состоит из электронного блока в корпусе и чувствительного элемента. Чувствительный элемент смонтирован в отдельном корпусе цилиндрической формы и подключен к электронному блоку датчика с помощью кабеля.
Цифровой датчик выполнен на основе электрохимического сенсора, ЭДС которого пропорциональна концентрации кислорода.
Корпус электронного блока датчика имеет отверстие с вмонтированной в него гайкой для вкручивания стержня (и закрепления в штативе) и слой магнитной резины на одной из сторон для крепления датчика на металлической поверхности.
Технические характеристики:
— Диапазон измерений: от 0,1 до 100 %
— Погрешность измерений: не более 1 %
— Время отклика: не более 20 секунд
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
Представление данных
При подключении датчика к компьютеру и проведении измерений программное обеспечение осуществляет представление данных в виде зависимости концентрации кислорода от времени.
Частота оцифровки данных при работе через разъем USB выбирается в меню из дискретного списка значений.
