Предназначение
Цифровой датчик объема жидкого реагента должен быть предназначен для измерения объема жидкого реагента, ушедшего при титровании.
Датчик используется в первую очередь при титровании и в других случаях, когда в ходе эксперимента в основной раствор добавляются определенные порции реагента.
Исполнение

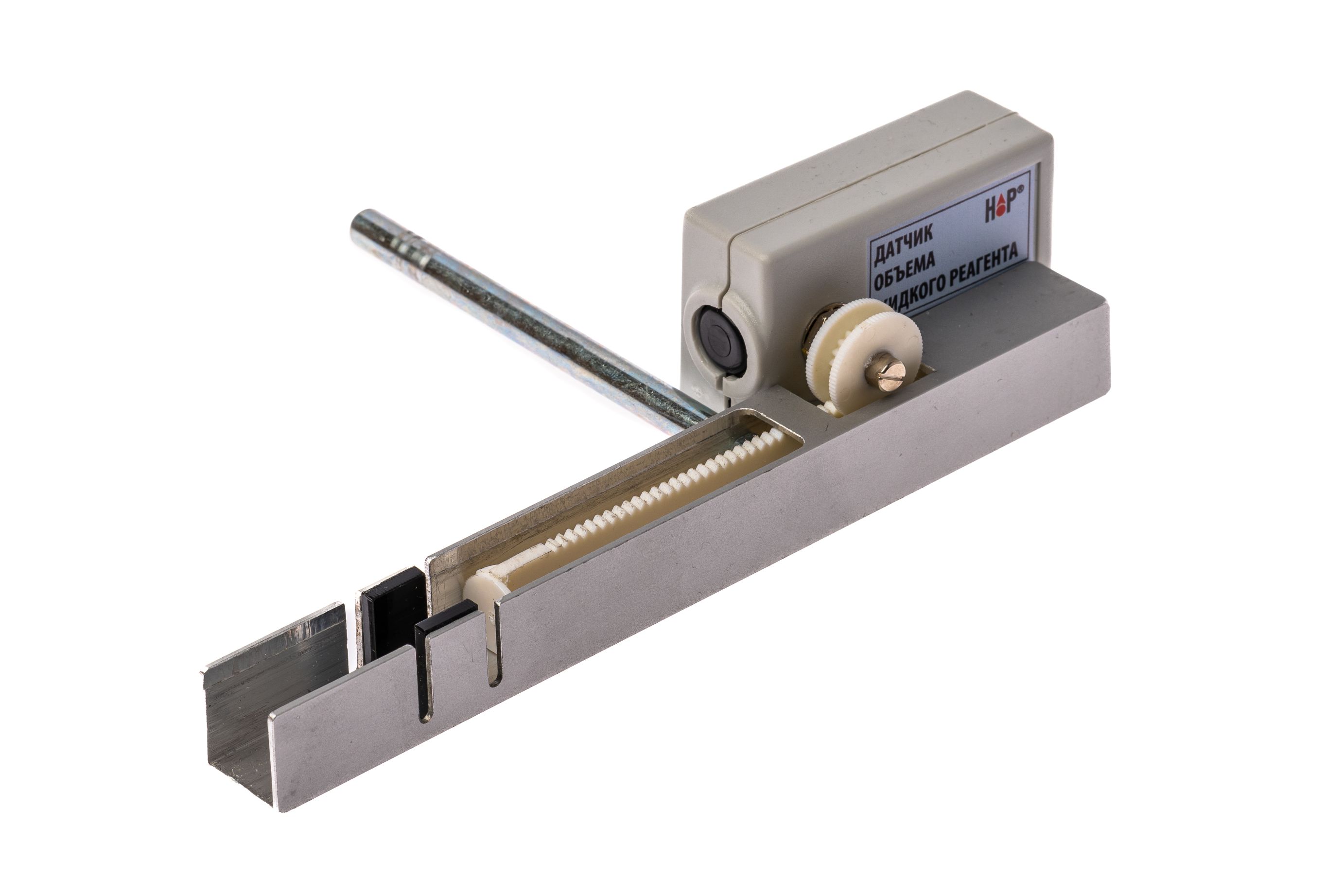

Датчик объема жидкого реагента состоит из корпуса электронного блока, толкателя на основе реечного механизма и цифрового датчика, контролирующего вращение рукоятки.
Толкатель перемещает поршень заполненного реагентом и вставленного в корпус датчика шприца, и таким образом, контролируемое количество вещества подается в сосуд для титрования.
Конструкция датчика рассчитана на установку шприцов объемом 3 и 10 мл, заполненных реагентом.
Границы диапазон измерений определяются объемом используемого шприца.
Технические характеристики:
— Количество диапазонов измерений: 2
— Первый диапазон измерений: от 0 до 3 мл
— Второй диапазон измерений: от 0 до 10 мл
— Погрешность измерений: не более 2 %
— Чувствительность датчика: 0,02 мл (объем одной капли)
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса электронного блока датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления электронного блока корпуса датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
Представление данных
Программное обеспечение при подключении датчика к компьютеру рассчитывает объем титранта на основе введенных в программу перед началом измерений параметров шприца, позволяет пользователю принять любое значение объема из рабочего диапазона в качестве нулевого и проводить измерение объема относительно выбранного нулевого значения, а также обеспечивать представление результатов измерений на экране в виде зависимости объема титранта от времени.
