Предназначение
Цифровой датчик оптоэлектрический предназначен для измерения временных интервалов и фиксации моментов времени при движении тел.
Исполнение

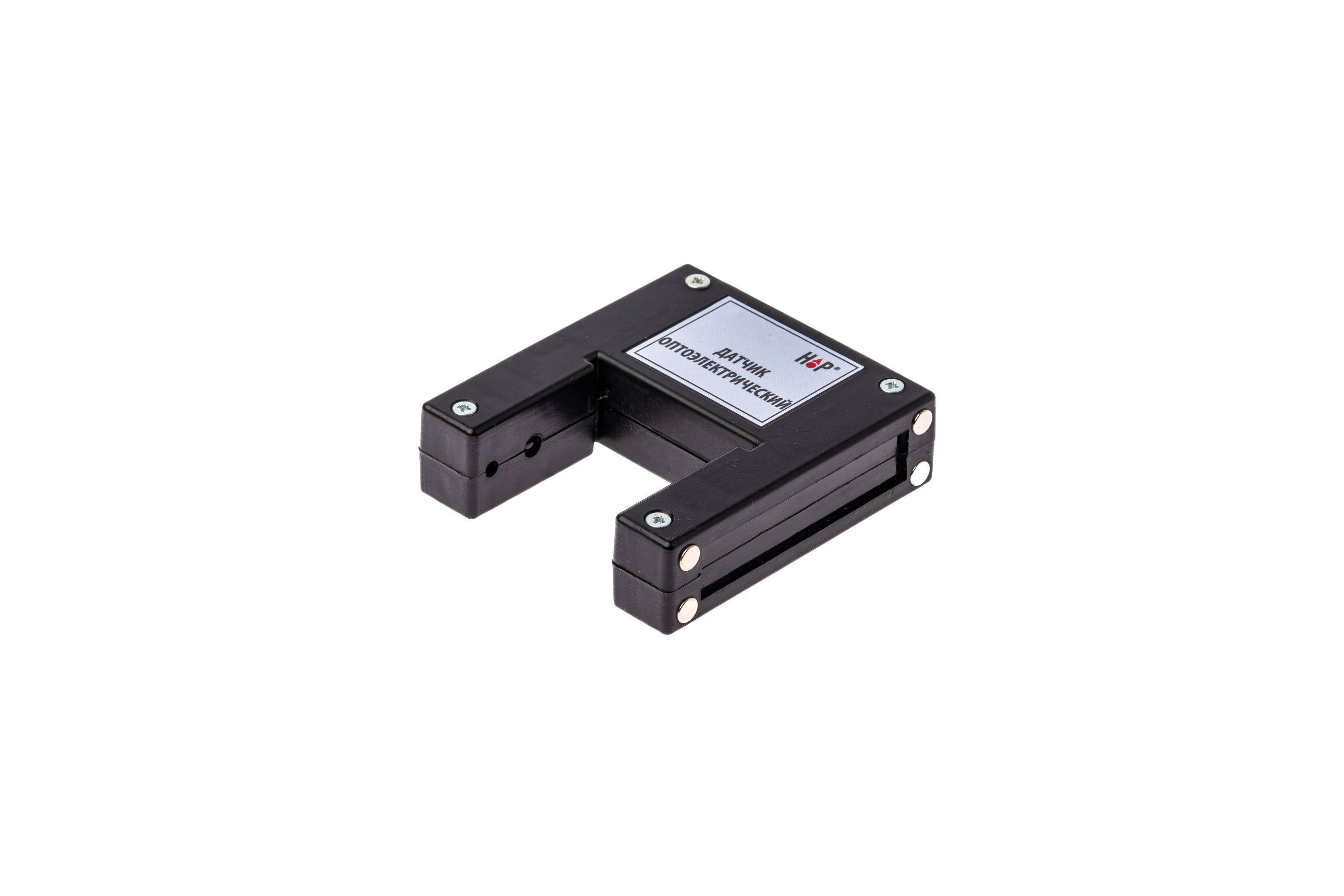

Оптоэлектрический датчик выполнен в корпусе в виде П-образной рамки и состоит из оптического излучателя (светодиода, работающего в ИК диапазоне), приемника излучения (фотодиода), светодиода, показывающего состояние датчика и электронной схемы.
Оптический излучатель и приемник излучения установлены на единой оптической оси (ось датчика), причем конструкция датчика обеспечивает определенную защиту приемника от внешней засветки.
В корпусе датчика установлены магниты для закрепления его на металлической поверхности и закладные элементы для закрепления стержня, зажимаемого в муфту штатива.
Технические характеристики:
— Длина волны излучателя: 940 нм
— Быстродействие датчика: 0,1 мс
— Глубина и ширина П-образного выреза: 42 мм
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 84х76х25 мм
— Материал изготовления корпуса электронного блока датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
Представление данных
При подключении датчика к компьютеру и проведении измерений программное обеспечение обеспечивает представление данных в виде графика зависимости оптической плотности от времени.
