Предназначение
Цифровой датчик пульса предназначен для измерения частоты и формы пульсовых колебаний человека.
Исполнение

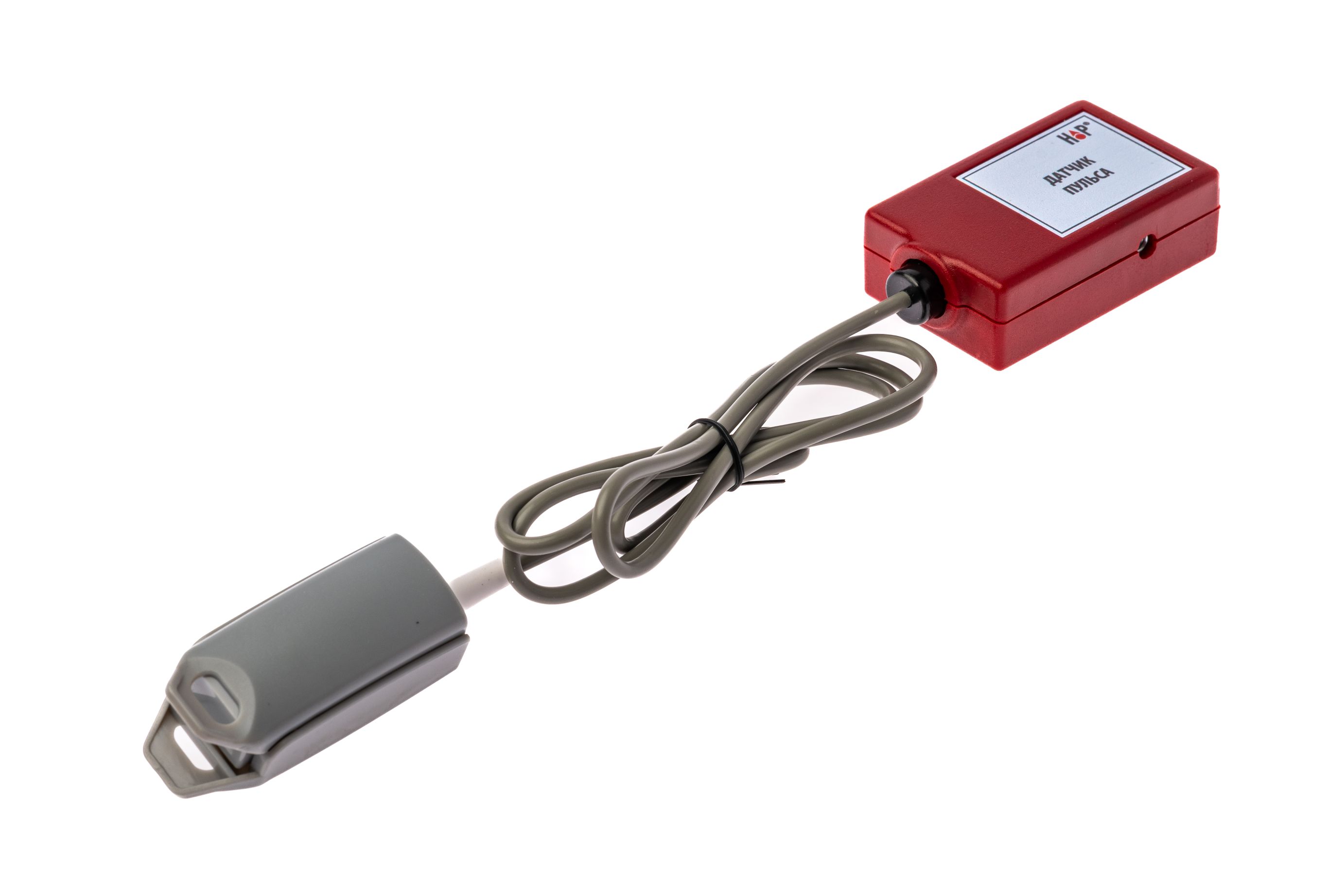

Первичный преобразователь датчика, выполненный в виде клипсы, закрепляется на пальце испытуемого. В него вмонтированы оптический излучатель (светодиод) и приемник излучения.
Клипса соединена с датчиком гибким кабелем.
Кровеносные сосуды в ритме сокращений сердца модулируют по амплитуде световой поток, поступающий от излучателя к приемнику. Фотоприемник преобразует световой поток в электрический сигнал.
Корпус имеет отверстие с вмонтированной в него гайкой для вкручивания стержня (и закрепления в штативе) и слой магнитной резины на одной из сторон для крепления датчика на металлической поверхности.
Технические характеристики:
— Диапазон измерения частоты пульса: от 30 до 150 ударов в минуту
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
Представление данных
Программное обеспечение при подключении датчика к компьютеру обеспечивает представление данных в 2 окнах:
— В первом выводится сигнал пульсовых колебаний
— Во втором выводится зависимость частоты пульса от времени
Кроме того, в течение первых 5 секунд измерений программное обеспечение обеспечивает анализ пульсовых колебаний с целью коррекции алгоритма определения частоты пульса применительно к конкретному испытуемому.
Построение графика зависимости частоты пульса от времени начинается с небольшой задержкой относительно времени начала измерений. Это время необходимо для проведения автоматической настройки измерительной системы на основе анализа поступающего сигнала, характер которого может несколько отличаться для разных людей.
