Предназначение
Цифровой датчик растворенного в воде кислорода должен быть предназначен для измерения концентрации кислорода в пресной или морской воде./
Исполнение

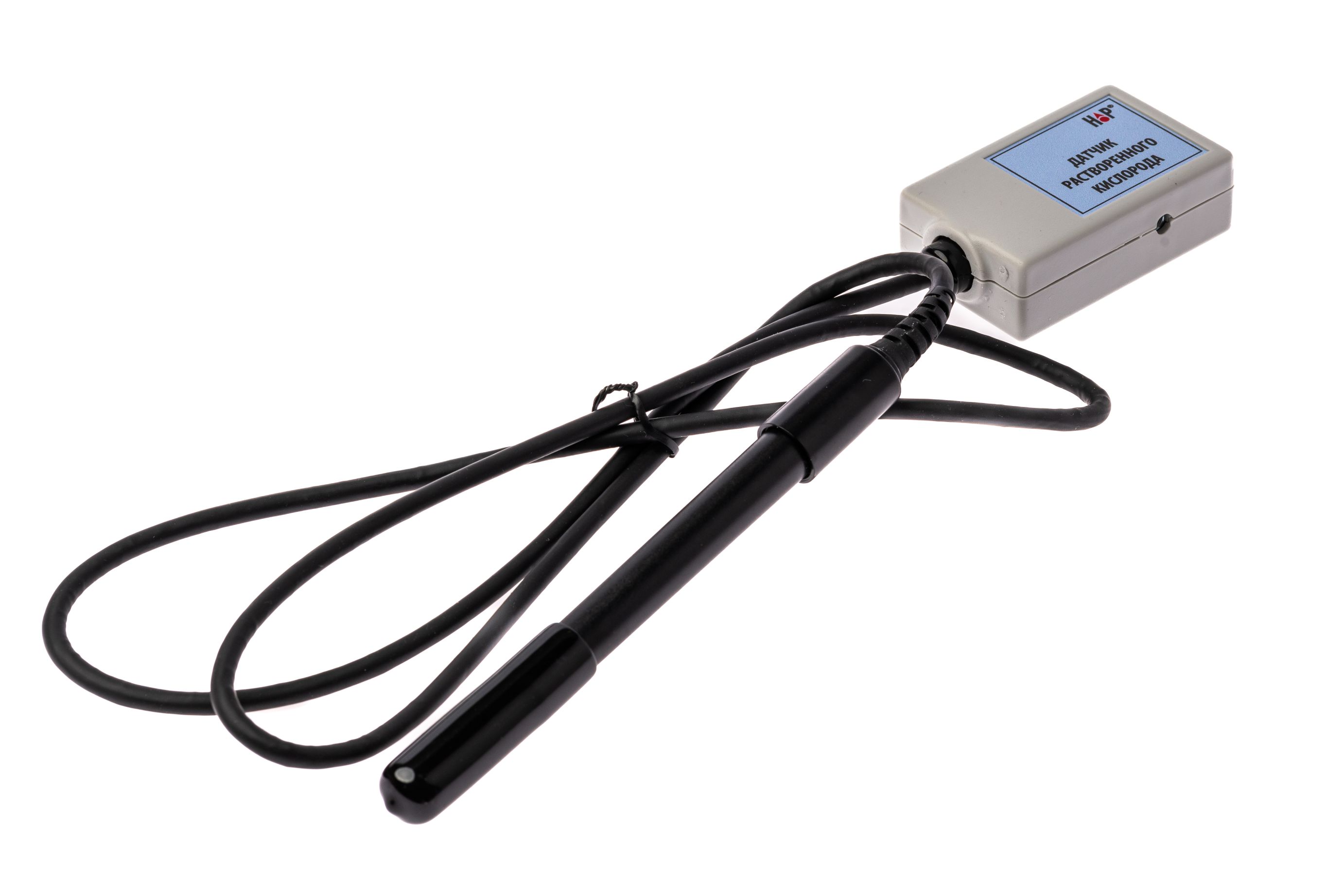

Цифровой датчик состоит из электронного блока и чувствительного элемента с электродами, соединенных кабелем. Чувствительным элементом датчика является электрохимическая ячейка, содержащая электролит и 2 металлических электрода — цилиндрический анод и катод в виде небольшой круглой вставки на торце цилиндра. Электрохимическая ячейка имеет цилиндрический пластиковый корпус, торец которого закрыт тонкой полимерной мембраной.
Электрохимическая ячейка с помощью кабеля подключена к электронному блоку датчика. При проведении измерений к электродной системе прикладывается напряжение и через ячейку начинает течь электрический ток, сила которого пропорциональна концентрации кислорода в растворе.
Цифровой датчик растворенного кислорода основан на электрохимическом методе определения концентрации O2.
Технические характеристики:
— Диапазон измерений: от 0 до 20 мг/л
— Рабочий диапазон температур: от 0 до +40 градусов Цельсия
— Разрешение измерений: 0,01 мг/л
— Время измерения: не более 20 секунд
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса электронного блока датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса электронного блока датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
Представление данных
Программное обеспечение при подключении датчика к компьютеру осуществляет представление данных в виде зависимости концентрации кислорода от времени.
