Предназначение
Цифровой датчик угла предназначен для регистрации угла поворота или угла отклонения от положения равновесия вращающихся элементов учебных экспериментальных установок.
Исполнение

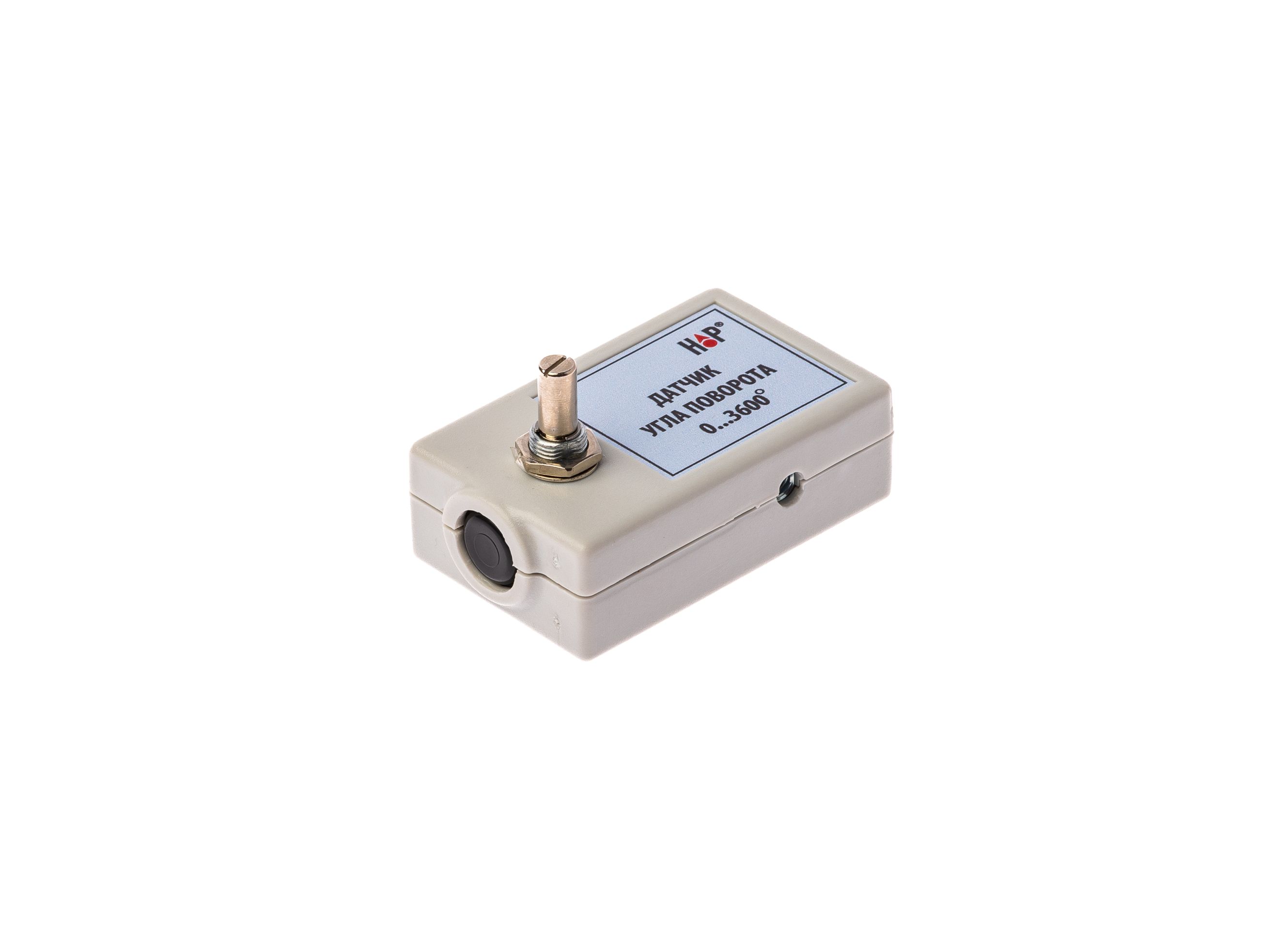

Цифровой датчик угла выполнен на базе многооборотного резистивного преобразователя, вмонтированного в корпус электронного блока датчика, позволяющий совершить 10 оборотов.
На валу резистивного преобразователя устанавливается втулка с резьбовым отверстием, которое служит для закрепления подвижных элементов учебной установки, в частности, стержня, входящего в комплект поставки.
Корпус датчика имеет отверстие с вмонтированной в него гайкой для вкручивания стержня (и закрепления в штативе) и слой магнитной резины на одной из сторон для крепления датчика на металлической поверхности.
Технические характеристики:
— Диапазон измерений: от 0 до 3600 градусов
— Погрешность измерений: не более 3 градусов
— Время отклика: не более 10 мс
— Длина стержня: 245 мм
— Диаметр стержня: 3 мм
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 71х43х24 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
Стержень входит в комплект поставки.
Представление данных
При подключении датчика к компьютеру и проведении измерений программное обеспечение обеспечивает представление данных в виде зависимости угла от времени.
