Предназначение
Цифровая лаборатория по физике предназначена для экспериментального изучения физических явлений и закономерностей, входящих в курс физики основной школы, а также в курс физики базового и профильного уровней полной средней школы.
Цифровая лаборатория по физике (стандартный уровень) в сравнении с Цифровой лабораторией по физике (базовый уровень) позволяет педагогу провести больше количество экспериментов, так как имеет в своем составе увеличенное количество датчиков и расширенный комплект методических пособий.
Области знаний и применение
Цифровая лаборатория по физике охватывает весь курс физики:
— Раздел «Механика»
— Раздел «Молекулярная физика»
— Раздел «Электричество»
— Раздел «Оптика»
Чему научится ребенок
Цифровая лаборатория по физике для учителя предназначена для выполнения экспериментов по темам курса физики 7-9 классов основной школы и 10-11 классов.
Цифровая лаборатория по физике позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.
Способ работы
Цифровая лаборатория по физике представляет собой набор элементов и датчиков, на базе которых поочередно собираются установки для выполнения работ по изучению законов механики, молекулярной физики, электричества и оптики.
Измерение физических величин осуществляется с помощью цифровых датчиков, которые подключаются к USB-порту компьютера.
Состав:
— Цифровой датчик положения (4 канала)
— Цифровой датчик температуры (диапазон измерений от -20 до +110 градусов Цельсия)
— Цифровой датчик абсолютного давления (диапазон измерений от 0 до 200 кПа)
— Цифровой осциллографический датчик напряжения (диапазон измерений от -100 до +100 Вольт, 2 канала)
— Цифровой датчик напряжения (диапазон измерений от -250 до +250 мВ)
— Цифровой датчик тока (диапазон измерений от -2,5 до +2,5 Ампер)
— Цифровой датчик магнитного поля (диапазон измерений от -40 до +40 мТл, от -5 до +5 мТл)
— Цифровой датчик температуры термопарный (диапазон измерений от -100 до +100 градусов Цельсия, от -100 до +400 градусов Цельсия, от -100 до +1000 градусов Цельсия)
— Цифровой датчик освещенности (диапазон измерений от 0 до 188000 лк)
— Цифровой датчик ионизирующего излучения (диапазон измерений от 0 до 1000 мкР/ч)
— Цифровой датчик звука двухканальный
— Цифровой датчик расстояния ультразвуковой (диапазон измерений от 0,2 до 4 метров)
— Цифровой датчик силы (диапазон измерений от -20 до +20 Н)
— Цифровой датчик оптоэлектрический
— Цифровой датчик угла поворота (диапазон измерений от 0 до 3600 градусов)
— Стержень для закрепления в штативе (2 штуки)
— Скамья лабораторная
— Экран стальной
— Набор элементов для опытов по механике
— Набор элементов для опытов по молекулярной физике
— Набор элементов для опытов по электричеству и магнетизму
— Набор элементов для опытов по оптике
— Кабель соединительный USB (2 штуки)
— Методическое обеспечение
— Программное обеспечение для проведения экспериментов
— Система хранения

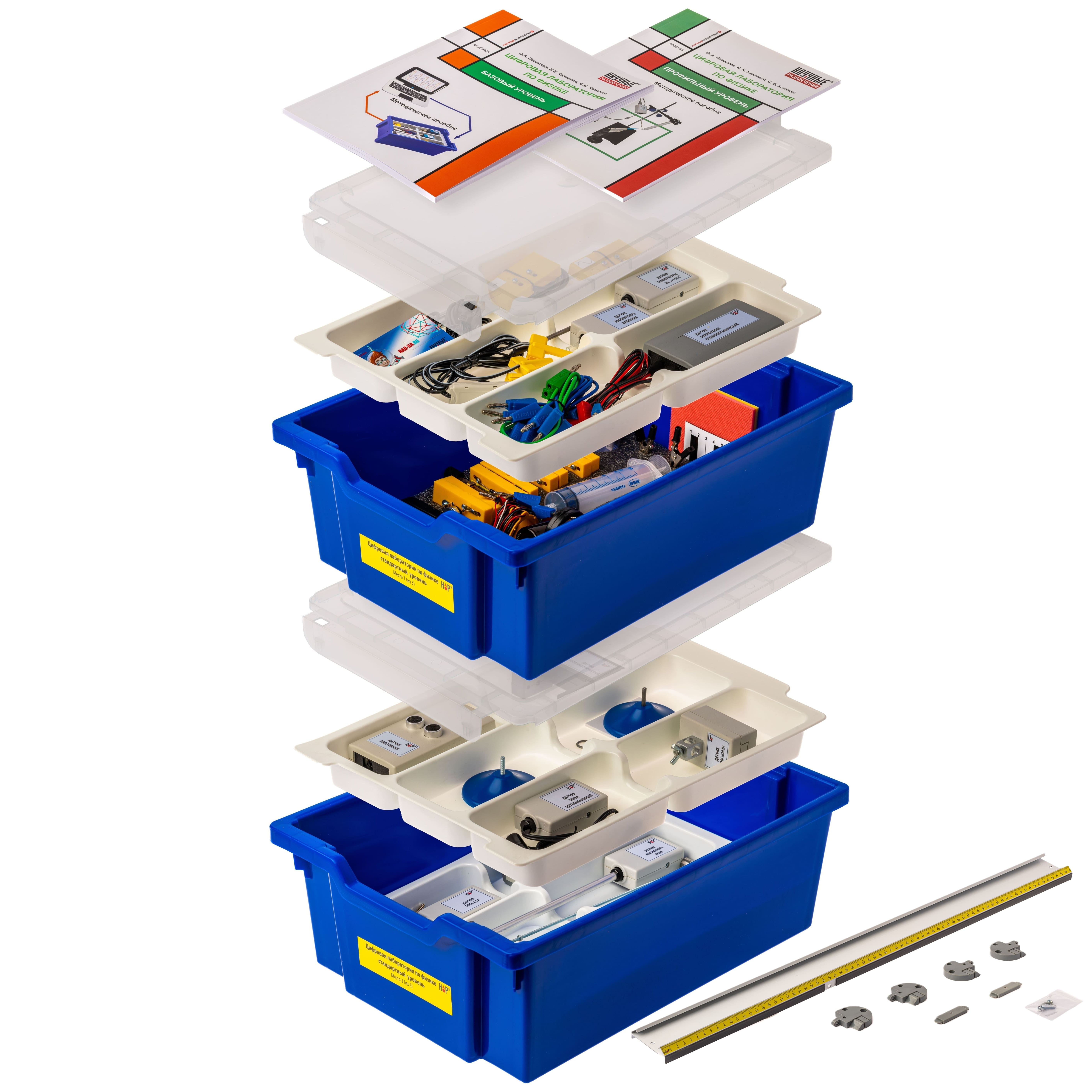

Все оборудование цифровой лаборатории (кроме скамьи лабораторной) укомплектовано в пластиковые системы хранения, которые закрываются прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования и датчики в системах хранения располагаются на ложементах в индивидуальных ячейках.
Скамья лабораторная имеет отдельную упаковку.
Возможности и преимущества цифровых датчиков
Все датчики, входящие в цифровую лабораторию, имеют разъемы USB.
Корпуса датчиков изготовлены из ударопрочного пластика.
Цифровой датчик работает как с устройствами под управлением ОС семейства Windows, Linux, так и на устройствах под управлением ОС семейства Android.
Методическое обеспечение
Цифровая лаборатория содержит методические руководства, в которых приведены пошаговые инструкции выполнения 50 лабораторных работ.
Методические руководства содержат описание:
— Интерфейса программного обеспечения и порядка его установки
— Функционала программного обеспечения для регистрации данных с датчиков (включая веб-камеру)
— Инструментария по обработке данных (изменения масштабов демонстрации сигнала с датчика, перенесения данных в таблицы и дальнейшей работы с ними, алгоритмы обработки изображений, получаемых с веб-камеры, составление электронного отчета)
— Методики проведения лабораторных работ, описывающих, в том числе, следующие разделы: «Механика», «Молекулярная физика», «Электричество», «Оптика и Квантовая физика» с пошаговыми инструкциями проведения работ.
Программное обеспечение для проведения экспериментов
Программное обеспечение содержит 42 сценария проведения лабораторных работ, включающие оптимальные параметры настройки датчиков, позволяющие получить сигнал с датчиков при использовании оборудования, описанного в методическом руководстве к цифровой лаборатории.
Программное обеспечение постоянно обновляется и находится в свободном доступе.
Программное обеспечение содержит индивидуальные для каждой работы шаблоны таблиц, графиков, формулы для подбора графиков функций, соответствующих результатам опыта.
Программное обеспечение позволяет формировать в ходе выполнения электронный отчет с исходными данными, фото установки, первичной кривой с датчика, промежуточными таблицами, итоговыми графиком и текстовым комментарием.
Для перехода на следующий уровень выполнения экспериментов и проведения большего количества экспериментов рекомендуем ознакомиться с Цифровой лаборатория по физике (профильный уровень).
