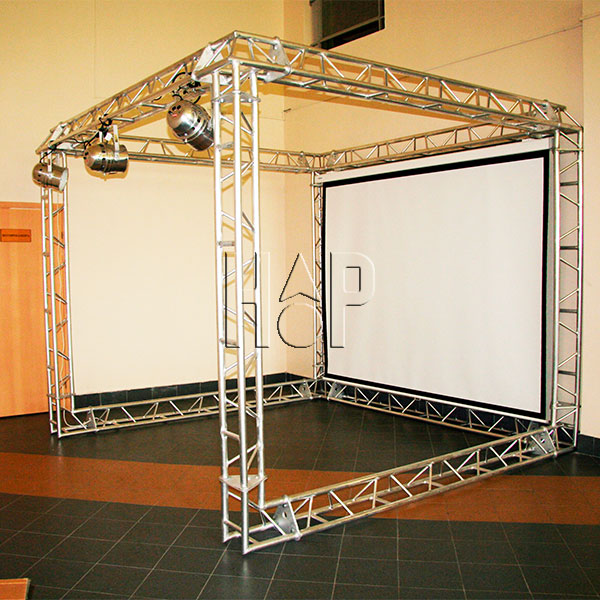

Назначение экспоната
Экспонат предназначен для демонстрации цветосмешения по схеме красный – зеленый – голубой (RGB – red-green-blue).Экспонат используется в составе передвижной интерактивной экспозиции Дворца творчества детей и молодежи «Интеллект».
Эксплуатация экспоната
- Собрать каркасную конструкцию экспоната.
- Расположить детали передней стенки экспоната как показано на рисунке
- Сболтить детали в местах крепления
- Установить переднюю стенку вертикально
- Установить нижние горизонтальные ребра
- Присоединить задние вертикальные ребра
- Поочередно установить верхние горизонтальные ребра
- Установить переключатели на тыльной стороне осветителей в следующие позиции
| осветитель | J1 | J2 | J3 | J4 | J5 | J6 | J7 | J8 | J8 | J10 | J11 | J12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Красный | on | off | off | off | off | off | off | off | off | off | off | off |
| Зеленый | off | on | off | off | off | off | off | off | off | off | off | off |
| Синий | off | off | on | off | off | off | off | off | off | off | off | off |
- Закрепить осветители струбцинами на заднем горизонтальном ребре.
- Включить кабель питания в сеть.
- Поочередно навести осветители на вертикальную ось экрана на уровень 150 см от пола
