Назначение

• Изучение сухого трения и ознакомление с методами определения коэффициента трения скольжения;
• Расчет коэффициента трения скольжения на основе кинематических параметров равноускоренного движения тела по наклонной плоскости.

Устройство

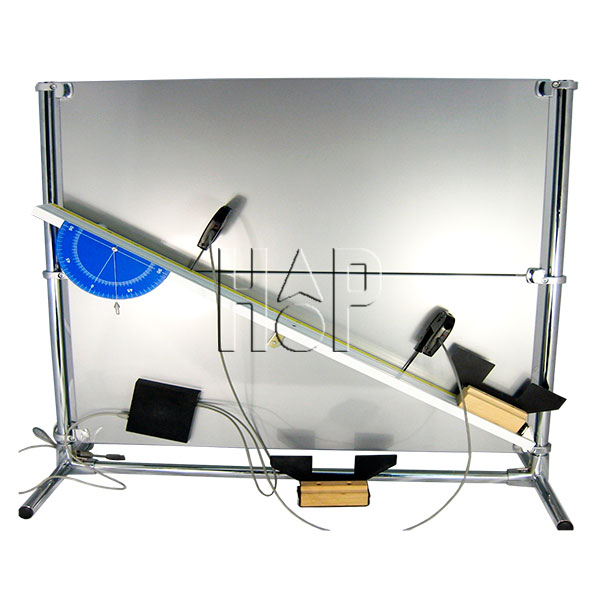

Основным элементом установки является скамья, магнитное крепление которой позволяет устанавливать её под любым углом к горизонту. Скамья имеет шкалу для определения положения датчиков и транспортир с отвесом для измерения угла наклона.

Движение брусков, которые отличаются друг от друга только материалом скользящей поверхности, контролируется оптоэлектрическими датчиками.

Описание

Решение уравнения движения бруска по наклонной плоскости приводит к следующему соотношению для определения коэффициента трения:

µ = g sin α - α / g cos α

Угол наклона скамьи α измеряется по транспортиру, а ускорение α определяется на основе построения на экране компьютера зависимости перемещения от времени, аппроксимации экспериментальных точек квадратичной зависимостью и вывода на экран ее коэффициентов. Для реализации этого компьютерный сценарий работы содержит таблицу, в которую с клавиатуры вводятся координаты тележки и автоматически — значения времени, соответствующие положению маркера.

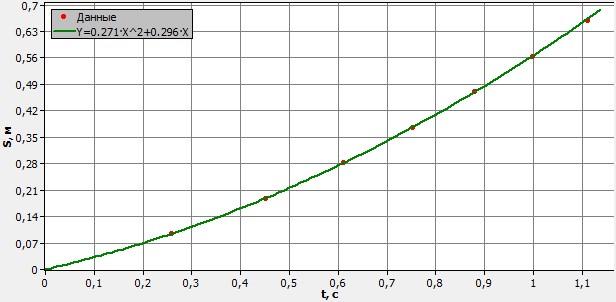

Определение ускорения движения бруска на скамье
