Назначение
- изучение интерференции света и, в частности, наблюдение интерференции в схеме Юнга
- определение длины волны источника когерентного излучения
Устройство

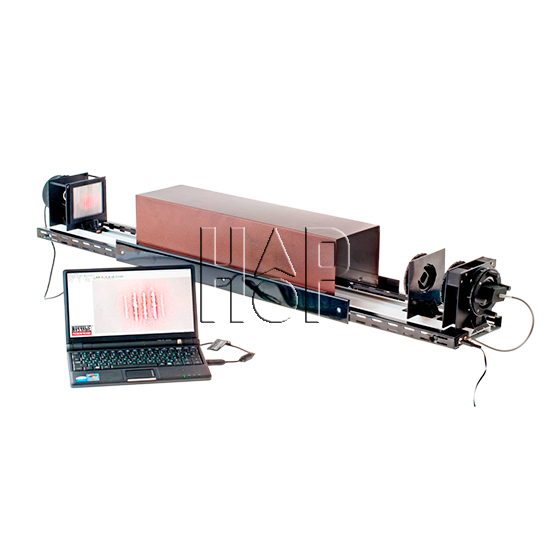

Оптическая схема установки включает источник когерентного излучения, линзу, дифракционный объект и полупрозрачный экран, за которым установлен видеорегистратор.
Для установки оптических элементов используются стойки, которые могут перемещаться вдоль оптической скамьи.
На первой стойке смонтирован источник когерентного излучения с выключателем и разъемом для подключения блока питания, а также установлена линза, формирующая расходящийся пучок света.
На второй стойке размещается объект «Щели Юнга».
Третий рейтер используется для фиксации экрана и видеорегистратора.
Описание
Выполнение работы включает фотографирование интерференционной картины с помощью видеорегистратора и определение длины волны источника когерентного излучения на основе анализа изображения, полученного на экране.

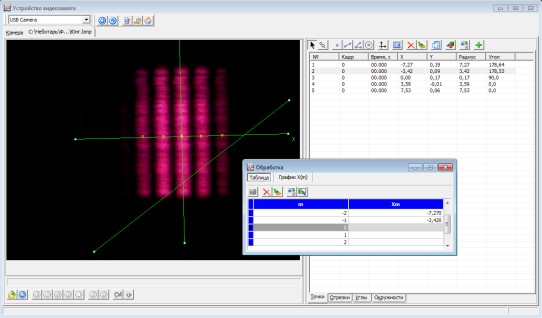

Обработка фотографий интерференционной картины проводится на персональном компьютере и заключается в определении расстояния между максимумами различных порядков с помощью программного измерителя расстояния. Калибровка измерителя расстояния и совмещение его оси ОX с направлением формирования интерференционной картины осуществляется непосредственно перед началом обработки интерференционной картины.
Обработка результатов.
