Назначение
- Изучение явлений, связанных с распространением звуковых волн в воздушной среде;
- Определение скорости звука в воздухе на основе измерения длины бегущей волны;
- Измерение скорости звука на основе регистрации времени его распространения на определенное расстояние.
Устройство
На каркасе из металлических труб установлена звуковая труба, в которой реализуется распространение звуковой волны и обеспечивается измерение скорости звука двумя методами. Контроль параметров звуковой волны в двух точках пространства осуществляется с помощью двухканального датчика звука, имеющего два микрофона. Конструкция установки позволяет перемещать одиниз микрофонов вдоль трубы и определять его координату по специальной шкале. Источником звука служит динамик, который под ключается к USB-порту компьютера и управляется с помощью программного обеспечения.
Описание
Представление данных на экране компьютера осуществляется в виде двухканальной осциллограммы звуковых колебаний. Вид осциллограммы подстраивается изменением взаимного расположения датчиков. Необходимые интервалы времени измеряются с помощью маркеров и вносятся в таблицу. Обработка данных осуществляется как в таблице ,так и с помощью графика , что позволяет определять скорость звука в воздухе с точностью 0.3%.

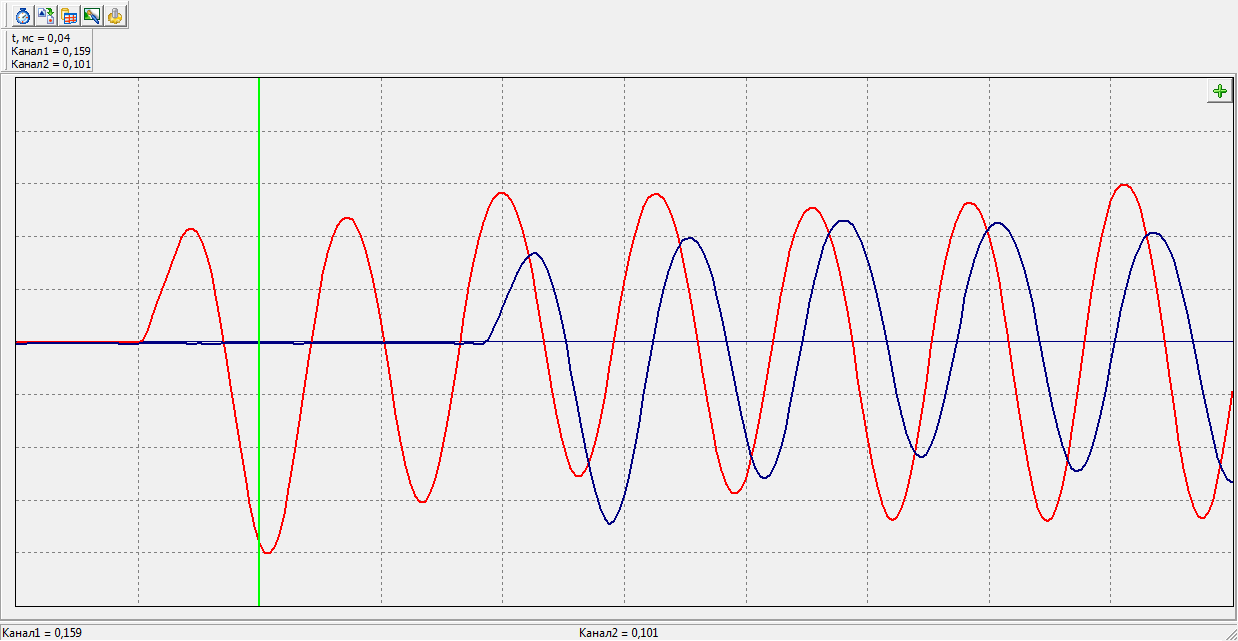

Осциллограммы звуковых колебаний в двух точках трубы

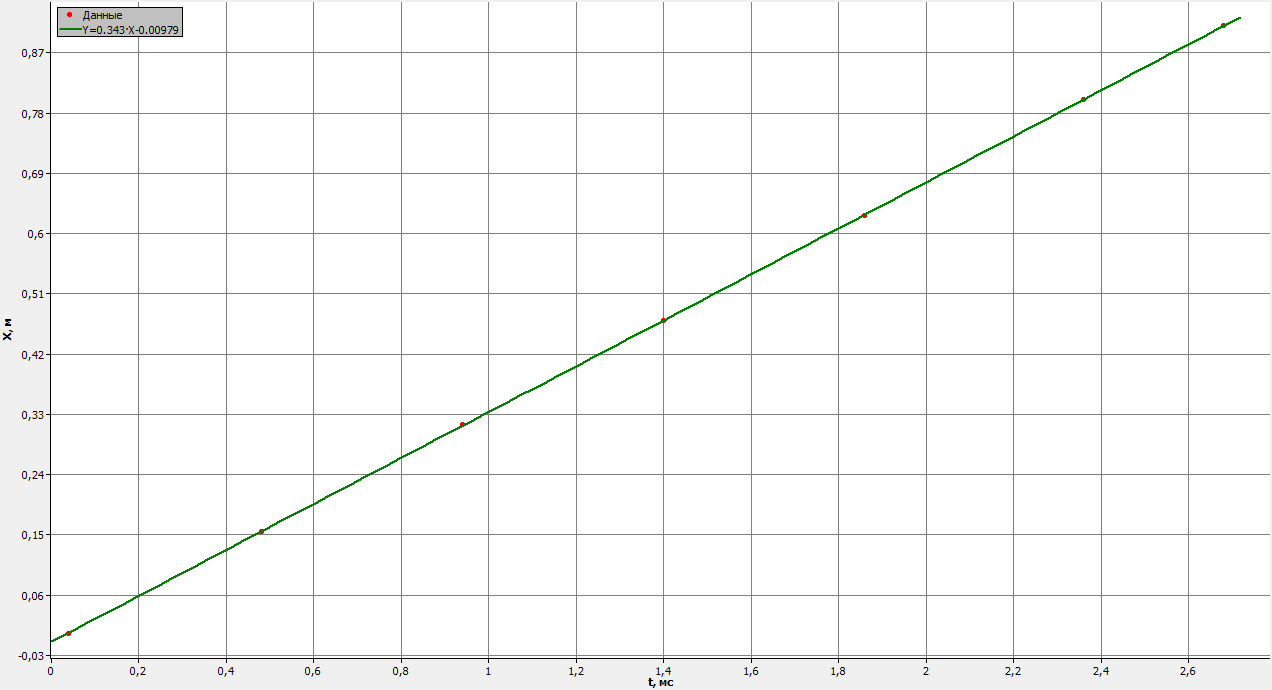

Окно обработка данных.
Цена — по запросу.
