Предназначение
Цифровая лаборатория по биологии для ученика предназначена для выполнения лабораторных работ по биологии и предоставляет возможности для измерения параметров окружающей среды, важных с точки зрения существования живых организмов и растений.
Чему научится ребенок
— Природоведение (свойства веществ, погода, круговорот воды в природе, кислотные дожди, клетки)
— Ботаника (опыты с микроскопом и разными микропрепаратами)
— Зоология (среда обитания животных, сравнение живой и растительной клетки, изучение инфузории-туфельки, многообразие простейших, внешнее строение насекомых)
— Человек и его здоровье (ткани организма человека, строение эритроцитов, ph-уровень продуктов питания, оценка питьевой воды и влияние ее качества на здоровье человека)
Способ работы
Датчики, входящие в состав цифровой лаборатории, могут подключаться как к компьютеру и использоваться в рамках урока, так и к робототехническим изделиям и блокам сбора данных, предоставляя возможности для создания автоматизированных устройств в рамках проектной деятельности учащихся.
Кроме датчиков, в состав цифровой лаборатории входит набор оборудования для работы с микропрепаратами.
Состав:
— Комплект беспроводной передачи данных
— Цифровой Р-датчик температуры (диапазон измерений от -20 до +110 градусов Цельсия)
— Цифровой Р-датчик влажности (диапазон измерений от 0 до 100%)
— Цифровой Р-датчик освещенности (диапазон измерений от 0 до 188000 лк)
— Цифровой Р-датчик электропроводности (диапазон измерений от 0 до 10 мСм/см)
— Цифровой Р-датчик рН (диапазон измерений от 0 до 14 ед. pH при 20 градусах Цельсия)
— Микроскоп
— Цифровая видеокамера
— Весы электронные учебные (максимальный предел взвешивания 200 грамм)
— Стержень для закрепления в штативе (2 штуки)
— Кабель соединительный (2 штуки)
— Кабель соединительный для IDC разъема
— Набор для изготовления микропрепаратов
— Набор микропрепаратов (12 штук разных срезов)
— Методическое обеспечение
— Программное обеспечение
— Система хранения

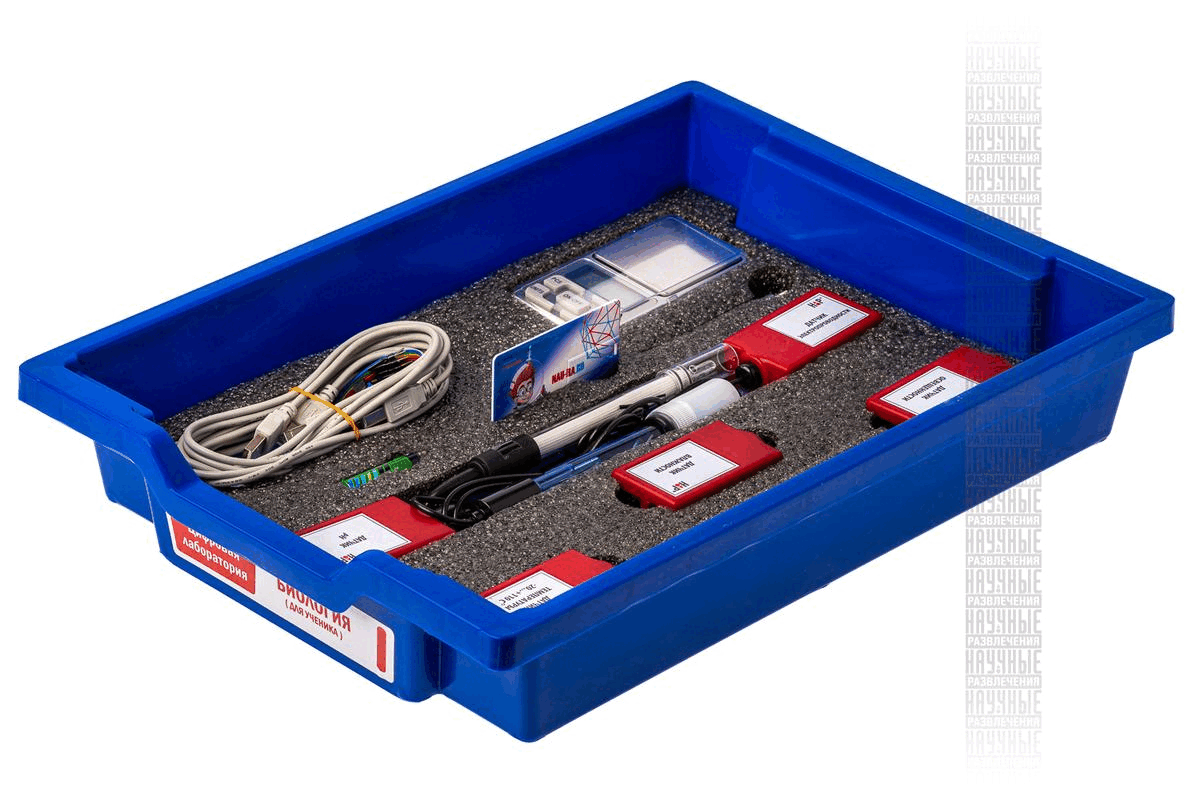

Цифровая лаборатория (за исключением микроскопа и цифровой видеокамеры) укомплектована в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования и датчики в системе хранения располагаются на ложементе.
Микроскоп и цифровая видеокамера имеют отдельные упаковки.
Возможности и преимущества цифровых датчиков
Все датчики, входящие в цифровую лабораторию, имеют разъемы USB.
Корпуса датчиков изготовлены из ударопрочного пластика.
Р-датчик работает как с устройствами под управлением ОС семейства Windows, Linux, так и на устройствах под управлением ОС семейства Android. Кроме того, Р-датчик подключается к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных.
Для подключения к регистрирующим устройствам цифровой Р-датчик имеет 2 разъема. Для подключения к компьютеру под управлением ОС семейства Windows, Linux, и к устройствам с поддержкой технологии OTG под управлением ОС семейства Android используется разъем USB.
Для подключения к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных используется коммуникационный разъем IDC-типа.
Р-датчик позволяет выполнять одновременное подключение IDC разъема к робототехническому изделию и USB разъема к компьютеру с целью синхронного вывода данных на два устройства – на компьютер и на робототехническое устройство (блок сбора данных), что необходимо при разработке или настройке робототехнического устройства.
Преимущества комплекта беспроводной передачи данных
Обеспечивает беспроводную передачу данных проводимых измерений по каналу Bluetooth между Р-датчиками цифровой лаборатории и компьютером, и позволяет выполнять эксперименты, не подключая проводным способом цифровые измерители.
Методическое обеспечение
Методическое обеспечение содержит методическое руководство на русском языке по выполнению экспериментов с помощью цифровой лаборатории.
В методическом руководстве пошагово описано проведение 20 работ.
Программное обеспечение
Программное обеспечение обеспечивает одновременное получение данных от нескольких датчиков.
Программное обеспечение предусматривает возможность работы с видеокамерой, подключаемой к компьютеру, и обеспечивает возможность записи видеоизображений с видеокамеры в реальном времени как в одиночном режиме, так и одновременно с получением данных от подключённых датчиков.
Работа с данными включает в себя несколько пунктов:
— Получение данных
— Вывод зависимости физической величины от времени
— Построение графика
— Составление электронного отчета
