Предназначение
Цифровой датчик оптической плотности 590 нм предназначен для измерения оптической плотности растворов на заданной длине волны.
Исполнение

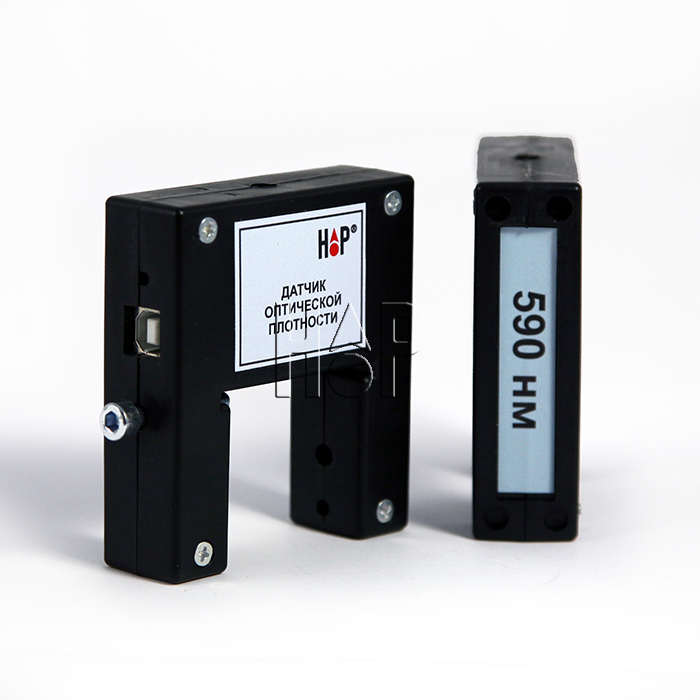

Цифровой датчик оптической плотности имеет П-образный корпус с пазами, соответствующими по размерам бортикам кюветы, а также винт для фиксации кюветы. В корпусе датчика смонтированы источник и приемник света на основе свето- и фотодиодов, а также электронная схема с микроконтроллером.
Электронная схема обеспечивает проведение измерений и учет фоновой освещенности на протяжении всего опыта, определение уровня сигнала при отсутствии поглощения во время настройки датчика, измерение уровня сигнала, проходящего через кювету при выполнении эксперимента, а также расчет оптической плотности на основе формулы:
D = lg((U0-Uf)/(U-Uf))
где U0 – сигнал с датчика при прохождении света через кювету с дистиллированной водой, Uf – сигнал при выключенном источнике излучения, U – сигнал при прохождении света через кювету с исследуемым раствором. Напряжение U0 формируется микроконтроллером датчика при выполнении настройки.
Цифровой датчик имеет режим настройки, в котором определяется и запоминается уровень сигнала, соответствующий отсутствию поглощения (нулевому значению оптической плотности).
Технические характеристики:
— Длина волны: 590 нм
— Диапазон измерений: от 0 до 2 ед. оптической плотности
— Погрешность измерений: не более 10 %
— Время установления показаний: 1 секунда
— Напряжение питания датчика: 5 Вольт
— Размеры корпуса датчика (ДхШхВ): 84х76х25 мм
— Материал изготовления корпуса датчика: ударопрочный пластик
— Размеры кюветы (ДхШхВ): 109х45х42 мм
— Материал изготовления кюветы: прозрачный пластик
— Разъем для подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows, Linux (AltLinux, AstraLinux), устройства с поддержкой технологии OTG под управлением семейства Android
Кювета входит в комплект поставки.
Представление данных
При подключении датчика к компьютеру и проведении измерений программное обеспечение обеспечивает представление данных в виде графика зависимости оптической плотности от времени.
