Назначение

• Изучение оптических спектров двух электронных систем на примере атома ртути;
• Экспериментальное определение длин волн наиболее интенсивных линий спектра.

Устройство

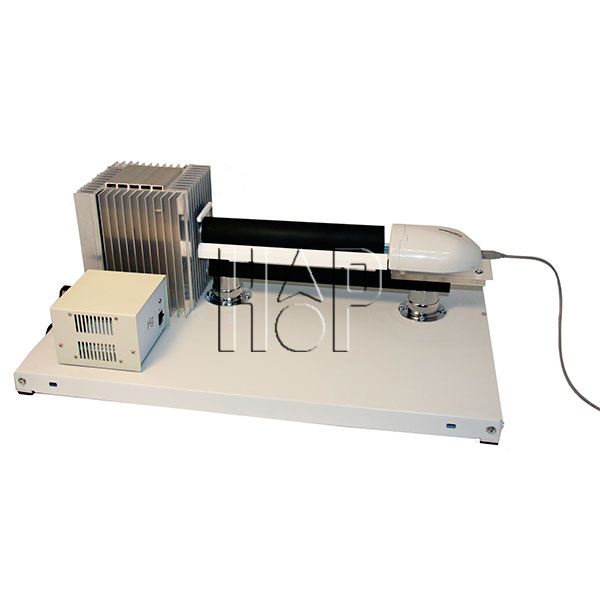

Установка состоит из спектрометра, ртутной лампы блоком питания и коллиматор. Спектрометр выполнен на основе дифракционной решетки и ПЗС-матрицы, расположенной в фокусе зеркала за дифракционной решеткой. Разрешение спектрометра – 0.5нм. Для управления работой спектрометра и считывания с него информации о спектральном составе анализируемого излучения используется специальная компьютерная программа, которая имеет однократный и непрерывный режим считывания спектров, а также необходимый инструментарий для их анализа. Регулирование чувствительности спектрометра выполняется в работающей с ним программе путем изменения времени воздействия излучения на ПЗС-матрицу.

Описание

Представление данных на экране компьютера осуществляется в виде спектра – зависимости интенсивности излучения от длины волны. В задачи лабораторной работы входит регистрация наиболее сильных линий (в программе устанавливается малое время накопления данных) и измерение положения слабых линий (время накопления данных увеличивается в 30 – 40 раз). В то и другом случае проводится вычитание темнового спектра (спектра, записанного без включения ртутной лампы). Длины волн всех полученных линий сравниваются с табличными данными.
